Description

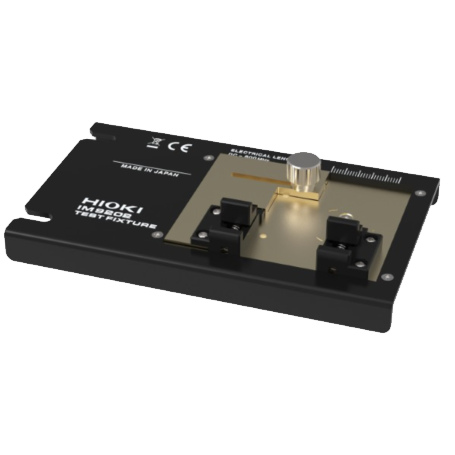

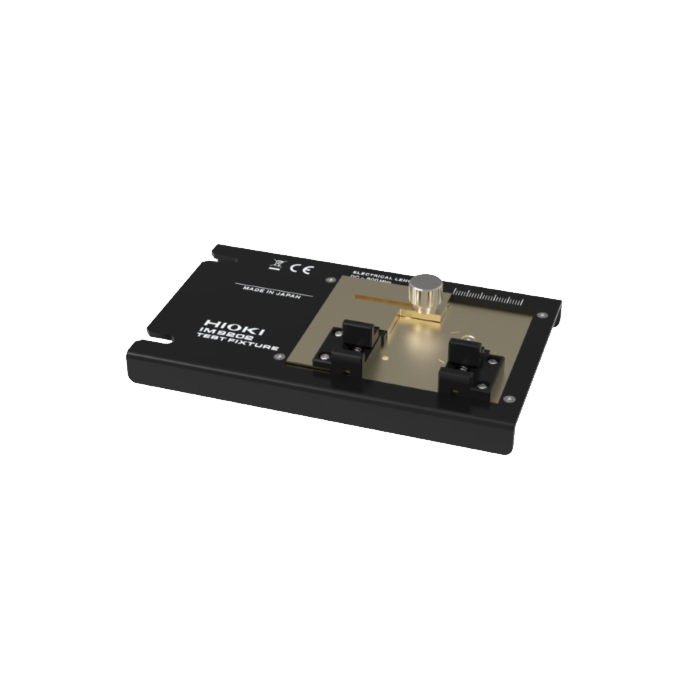

Le Hioki IM9202 est un support de test universel conçu pour les mesures d’impédance haute fréquence jusqu’à 600 MHz. Compatible avec les analyseurs d’impédance de la série IM7580, il permet de tester une grande variété de composants électroniques, qu’ils soient traversants, montés en surface (SMD), ou de formes spéciales comme les puces RFID ou NFC. Grâce à sa conception tout-en-un, il offre une flexibilité maximale pour les environnements de test en laboratoire ou en production.
Avantages
- Polyvalence exceptionnelle : Prend en charge les composants axiaux, radiaux, SMD, et même les dispositifs non standards.
- Haute fréquence : Permet des mesures précises jusqu’à 600 MHz.
- Compatibilité étendue : Fonctionne avec toute la série IM7580 d’analyseurs d’impédance Hioki.
- Accessoires inclus : Livré avec un ensemble complet d’électrodes, de gabarits de calibration et de mallette de transport.
Caractéristiques principales
- Fréquence de mesure : DC à 600 MHz
- Connexion : 2 bornes latérales (side electrodes)
- Tension maximale : ±42 V crête (AC + DC)
- Compatibilité : IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587
- Composants pris en charge :
- Axiaux : Longueur 1 à 25 mm, hauteur ≤ 2,5 mm
- Radiaux : Écartement 2 à 26 mm, longueur ≥ 2 mm
- SMD : Longueur 1,6 à 23 mm, largeur ≥ 0,8 mm, hauteur ≥ 0,65 mm
- Accessoires fournis :
- Clip pour composant axial (côté H)
- Électrode pour composant axial (côté L)
- Électrode pour SMD (côté L)
- Gabarit de correction OPEN pour SMD
- Plaque de court-circuit
- Brosse de nettoyage
- Mallette de transport
- Manuel d’utilisation
Applications typiques
- Mesure d’impédance de composants passifs en R&D
- Évaluation de la fréquence de résonance propre (SRF) et de la résistance série équivalente (ESR)
- Tests de production de composants électroniques
- Analyse de dispositifs RFID, NFC et autres composants non conventionnels
Informations complémentaires
Le IM9202 est conçu pour offrir une flexibilité maximale dans les environnements de test haute fréquence. Pour une utilisation optimale, il est recommandé de l’associer au support IM9200, à l’adaptateur IM9906 et au kit de calibration IM9905 (vendus séparément). Grâce à sa conception robuste et à sa précision, il constitue un outil indispensable pour les ingénieurs en électronique de puissance, RF et composants passifs.
