Description

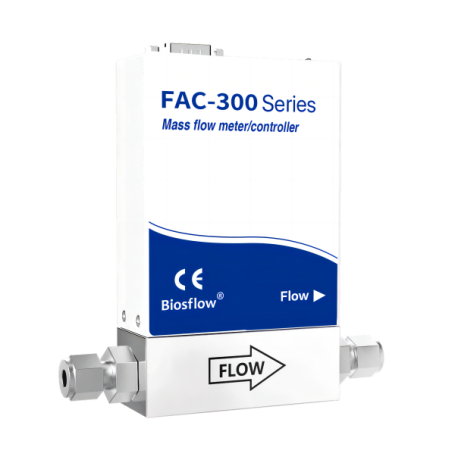

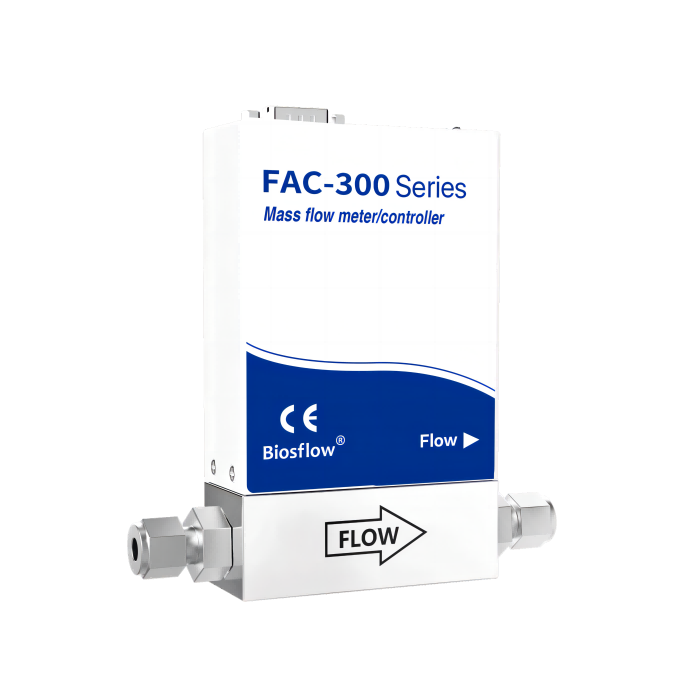

La série FAC utilise un capteur de différence de température thermique capillaire. La précision de mesure n'est pas affectée par la température et la pression. Le corps de base est en acier inoxydable 316L, adapté aux gaz toxiques et corrosifs. La pression de service maximale peut atteindre 750 psi. Le circuit de commande de mesure analogique, avec un signal de sortie de 0 à 5 V/4 à 20 mA, et l'interface électrique sont dotés d'un circuit de protection contre les surtensions et les surintensités pour garantir un fonctionnement stable et fiable du système. La série FAC est certifiée CE et RoHS et constitue la solution idéale pour les applications à faible coût.
Caractéristiques techniques :
- Pleine échelle maximale (norme N2) : 30 SLM
- Pleine échelle minimale (norme N2) : 10 SCCM
- Note : SCCM (millilitres standard par minute) SLM (millilitres standard par minute) conditions standard (0 ℃, 101,3 kPa)
- Pression d’utilisation maximale : 50 bars
- Précision du débit : ±0,8 % de la mesure réelle et ±0,2 % de la pleine échelle ; ±1 % de la mesure réelle et ±0,5 % de la pleine échelle (> 100 SLM)
- Répétabilité : ±0,2 % de la pleine échelle
- Plage de réglage : 1 à 100 % de la pleine échelle
- Temps de réponse : < 1 s
- Coefficient de température : Zéro : < 0,05 % de la pleine échelle/℃. Étendue de mesure : < 0,1 % de la pression atmosphérique/℃
- Coefficient de pression : 0,2 % de la pression atmosphérique/bar
- Température de fonctionnement : 0 à 50 °C
- Taux de fuite : 1 x 10-9 atm.cc/sec He
- Temps de préchauffage : 5 min de précision à ±2 % de la pleine échelle (30 min pour une précision optimale)
- Alimentation : +15 à 24 V CC
- Consommation maximale : 10 W (MFC) ; 3 W (MFM)
- Communication numérique : RS-485 (protocole Modbus RTU)
- Communication analogique : 0~5 V / 4~20 mA
- Interface électrique : Connecteur D 9 broches (mâle)
- Type de vanne : Normalement fermée (MFM sans signification)
- Matériau du substrat : Acier inoxydable 316L
- Matériau d'étanchéité : Caoutchouc fluoré, caoutchouc EPDM, caoutchouc nitrile
- Raccords process : Raccords pour tubes/VCR
Avantages :
- Mesure et contrôle précis
- Réponse rapide, haute répétabilité
- Insensible à la température et à la pression
- Communication analogique 0~5 V/4~20 mA
- Utilisable dans les gaz corrosifs
- Application économique
Applications types :
Transformation des aliments, four à atmosphère, fabrication pharmaceutique, bio-ingénierie, traitement de surface, équipement de revêtement sous vide et autres domaines.
