Description

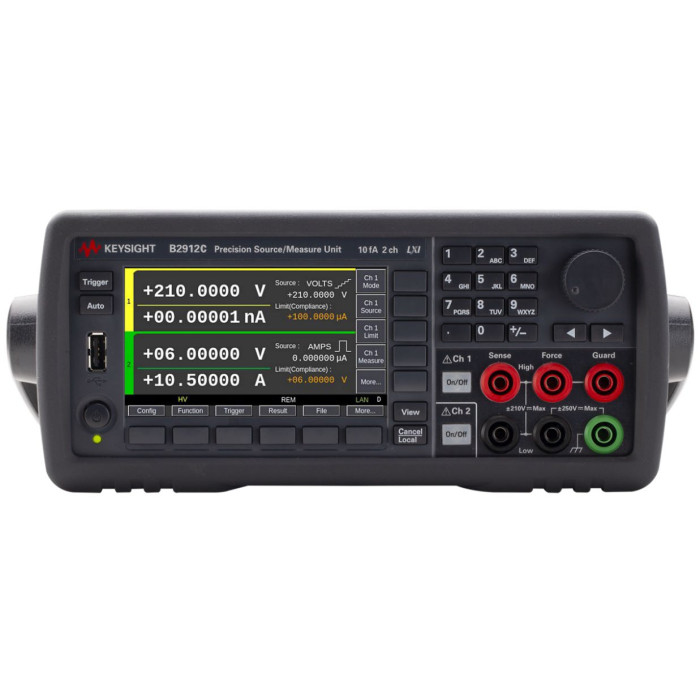

Les SMU de la série B2900C/B2900CL intègrent des fonctions de source et de mesure de courant et de tension dans un seul appareil. Elles permettent des mesures de haute précision avec une résolution allant jusqu’à 10 fA/100 nV. Disponibles en modèles à un ou deux canaux, elles couvrent une large gamme d'applications allant des tests de composants électroniques à la caractérisation de matériaux avancés.
Avantages :
- Mesures IV précises avec une résolution ultra-fine
- Interface utilisateur graphique avec écran couleur 4,3”
- Compatibilité avec les commandes SCPI classiques et avancées
- Intégration facile dans les systèmes de test automatisés
- Support de mesures DC, pulsées et en balayage
Caractéristiques principales :
Performances
- Tension maximale : ±210 V
- Courant maximal : ±3 A DC, ±10.5 A pulsé
- Résolution de mesure : jusqu’à 10 fA / 100 nV
- Vitesse d’échantillonnage : jusqu’à 100 000 points/s
Interface utilisateur
- Écran LCD couleur 4,3”
- Modes d’affichage : vue simple, double, graphique, déroulante
- Clavier alphanumérique et molette de navigation
Connectivité
- Interfaces : USB 2.0, LAN, GPIB, E/S numériques
- Contrôle à distance via PathWave BenchVue, EasyEXPERT group+, interface Web
Dimensions et poids
- Dimensions (avec pare-chocs) : 104 x 261 x 480 mm
- Poids net : 6.0 à 7.4 kg selon le modèle
Accessoires disponibles
- Adaptateurs banane vers triaxial (2 et 4 fils)
- Fixations pour montage en rack
- Logiciels de test et de caractérisation inclus
Applications :
- Tests de semi-conducteurs, composants actifs/passifs
- Caractérisation de dispositifs photovoltaïques, batteries, capteurs
- Tests de dispositifs médicaux et automobiles
- Recherche sur les matériaux, dispositifs nanoélectroniques, GMR, organiques
- Enseignement et formation en électronique et physique appliquée
Spécifications et modèles disponibles :
| Modèle | B2901CL | B2910CL | B2901C / B2902C | B2911C / B2912C |
|---|
| Nombre de canaux |
1 |
1 |
1 ou 2 |
1 ou 2 |
| Tension max. |
21 V |
210 V |
210 V |
210 V |
| Courant max. (DC) |
1.5 A |
1.5 A |
3.03 A |
3.03 A |
| Courant max. (Pulse) |
Non |
Non |
10.5 A |
10.5 A |
| Résolution source |
5.5 digits |
5.5 digits |
5.5 digits |
6.5 digits |
| Tension min. |
1 μV |
1 μV |
1 μV |
100 nV |
| Courant min. |
10 pA |
100 fA |
1 pA |
10 fA |
| Plage de courant la plus basse |
1 μA |
10 nA |
100 nA |
10 nA |
| Résolution de mesure |
6.5 digits |
6.5 digits |
6.5 digits |
6.5 digits |
| Tension min. mesurée |
100 nV |
100 nV |
100 nV |
100 nV |
| Courant min. mesuré |
1 pA |
10 fA |
100 fA |
10 fA |
| Intervalle de déclenchement min. |
200 μs |
50 μs |
20 μs |
10 μs |
| Nombre max. de déclenchements |
10 000 |
100 000 |
Infini |
Infini |
| Taille max. du tampon de données |
10 000 |
100 000 |
100 000 |
100 000 |
| Test de limite |
Non |
Oui |
Oui |
Oui |
| Mode transitoire rapide |
Non |
Non |
Oui |
Oui |
| Accès facile aux fichiers |
Non |
Non |
Oui |
Oui |
| Vue simple |
Oui |
Oui |
Oui |
Oui |
| Vue double |
Non |
Non |
Oui (B2902C) |
Oui (B2912C) |
| Vue graphique |
Oui |
Oui |
Oui |
Oui |
| Vue déroulante |
Non |
Non |
Non |
Oui |
