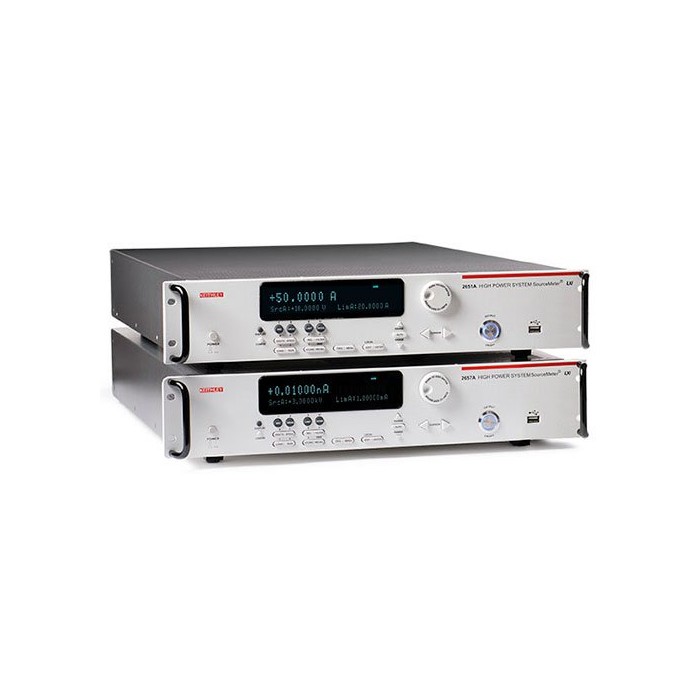

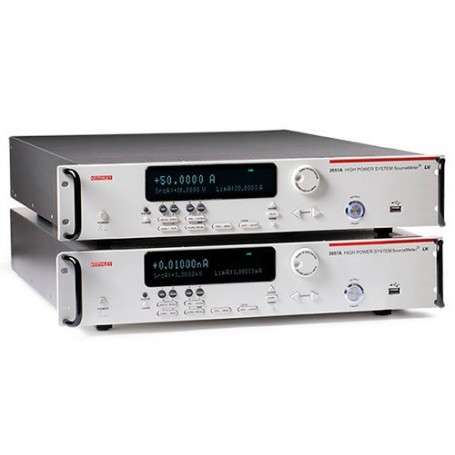

SourceMeter SMU haute puissance : 2651A / 2657A | KEITHLEY

Les unités d’alimentation et de mesure (SMU) de puissance de la série 2650 sont spécialement conçues pour caractériser et tester les circuits électroniques à courant ou tensions élevés et les semiconducteurs de puissance.

Plus de détails

Téléchargement

Description

Les unités d’alimentation et de mesure (SMU) de puissance de la série 2650 sont spécialement conçues pour caractériser et tester les circuits électroniques à courant ou tensions élevés et les semiconducteurs de puissance tels que les diodes, les FET, les IGBT, les LED haute luminosité, les convertisseurs DC-DC, les batteries, les cellules photovoltaïques et d’autres matériaux, composants, modules et sous-assemblages de puissance. Elles offrent une puissance, une précision, une vitesse, une flexibilité et une facilité d’utilisation sans équivalent afin d’améliorer la productivité des tests R&D, de production et dans les environnements dédiés à la fiabilité. Deux instruments capables de délivrer jusqu’à 3 000 V ou 2 000 W de puissance de courant pulsé sont disponibles.

Caractéristiques

Gains

Source/charge de tension et de courant à quatre quadrants hautement flexible couplée à des compteurs de tension et de courant de précisionOffre des performances hors pair avec une résolution de 6½ digits.
Source ou absorbe (2651 A) jusqu’à 2 000 W de puissance pulsée (±40 V, ±50 A) ou jusqu’à 200 W de puissance DC (±10 V à ±20 A, ±20 V à ±10 A, ±40 V à ±5 A) ;connexion facile de deux unités (en série ou en parallèle) pour créer des solutions jusqu’à ±100 A ou ±80 VPrend en charge la caractérisation/test des semiconducteurs de puissance, des LED haute luminosité, des dispositifs optiques, des cellules solaires et du GaN, du SiC et d’autres matériaux et composants. Les applications comprennent la caractérisation de la température de jonction des semiconducteurs ; la numérisation haute vitesse et haute précision ; les études d’électromigration; et les tests des dispositifs fort courant, forte puissance.
Source ou absorbe (2657 A) jusqu’à 180 W de puissance DC ou pulsée (±3 000 V à 20m A, ±1500 V à 120 mA)Fournit la haute tension requise pour la caractérisation et les tests des composants semiconducteurs de puissance, y compris le GaN, le SiC et d’autres matériaux composés et composants, les tests de décrochage et de fuite à 3 kV et la caractérisation des transitoires inférieurs à la millisecondes.
Logiciel basé sur un navigateur Web embarquéPermet le contrôle à distance via n’importe quel navigateur, sur n’importe quel ordinateur, de n’importe où dans le monde.
Choix de la numérisation ou de l’intégration des modes de mesurePrend en charge la caractérisation précise du comportement transitoire et permanent, y compris les effets thermiques changeant rapidement.
Technologie TSP (Test Script Processing)Permet une intégration facile du système avec le modèle 2657A et les modèles de la série 2600B.
Bus d’expansion de voie TSP-LinkPermet de combiner plusieurs instruments 2651A et 2657A et certains instruments SMU série 2600B pour former un système intégré comprenant jusqu’à 32 voies.

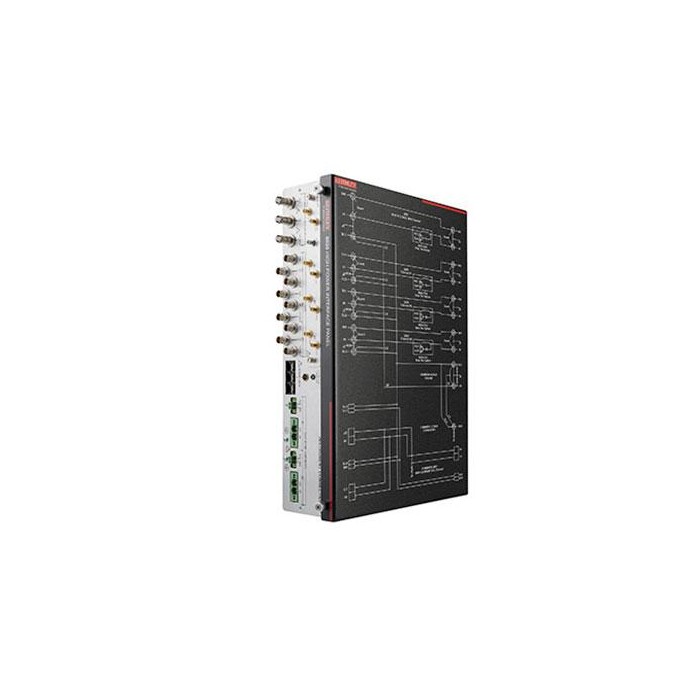

Compatible avec le boîtier de test de composant forte puissance modèle 8010 et le panneau d’interface forte puissance modèle 8020Fournit des connexions sûres et faciles pour tester des composants forte puissance au niveau de la partie packagée ou du wafer.
Outil logiciel gratuit Test Script BuilderVous permet de créer, modifier, déboguer et stocker des scripts de test TSP.
Logiciel de caractérisation des composants semiconducteurs ACS Basic en optionOptimise la productivité lors de la caractérisation de pièces packagées pendant le développement, la vérification de la qualité ou l’analyse des défaillances.

Modèles disponibles

ModèleVoiesSource de courant max/gamme de mesureSource de tension max/gamme de mesureRésolution de mesure (intensité/tension)Alimentation
2651A 150A40V100fA / 100nV2000 W
2657A 1120mA3000V1fA / 100nV180 W

Fiche technique (peut contenir des options)

Nombre de voies1 voie
Gammes de courant10 nA à 1 A, Supérieure à 10 A
Gammes de puissance0 à 200 W, 0 à 2000 W
Gammes de tension100 mV à 40 V, >1000 V
InterfaceRS 232, LAN, GPIB

8 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Nombre de voies1 voie
Gammes de courantSupérieure à 10 A, 10 nA à 1 A
Gammes de puissance0 à 200 W, 0 à 2000 W
Gammes de tension>1000 V, 100 mV à 40 V
InterfaceGPIB, LAN, RS 232
