Description

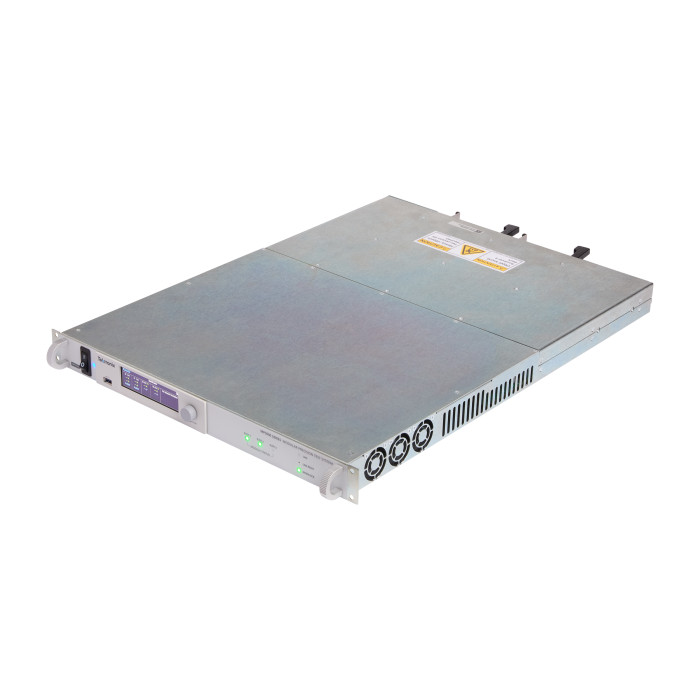

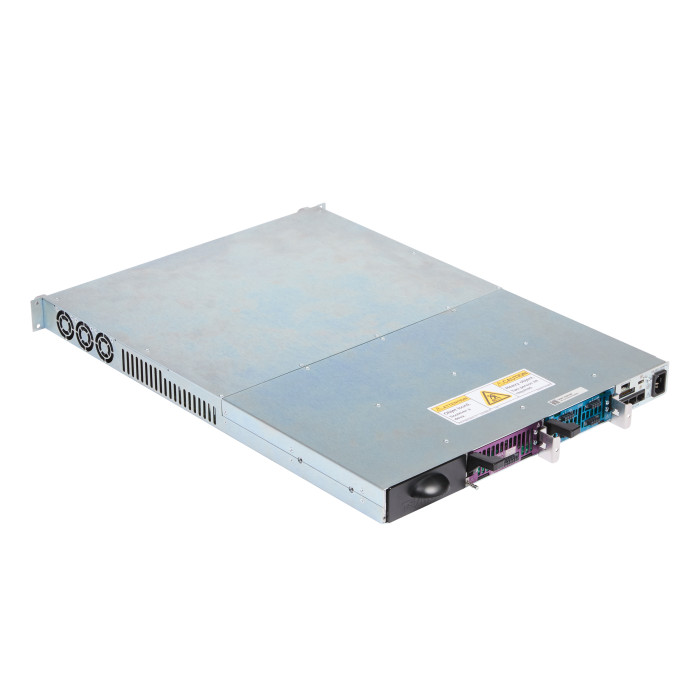

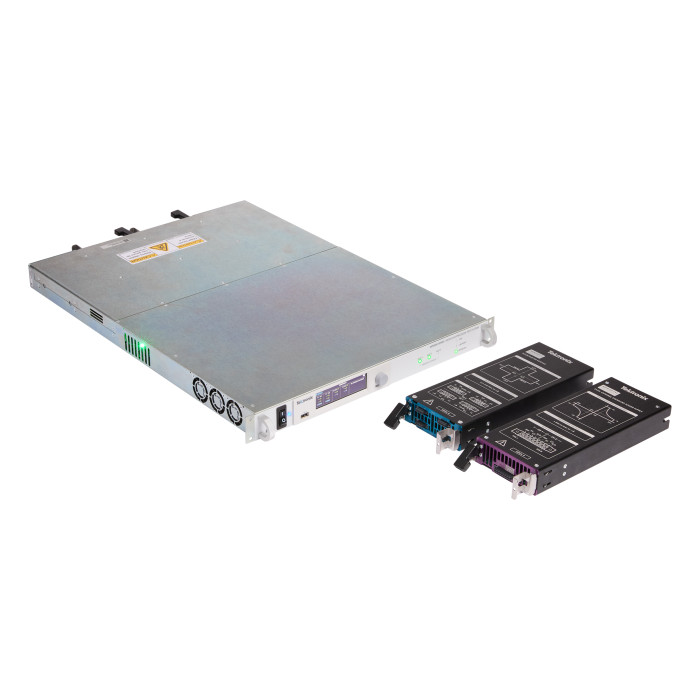

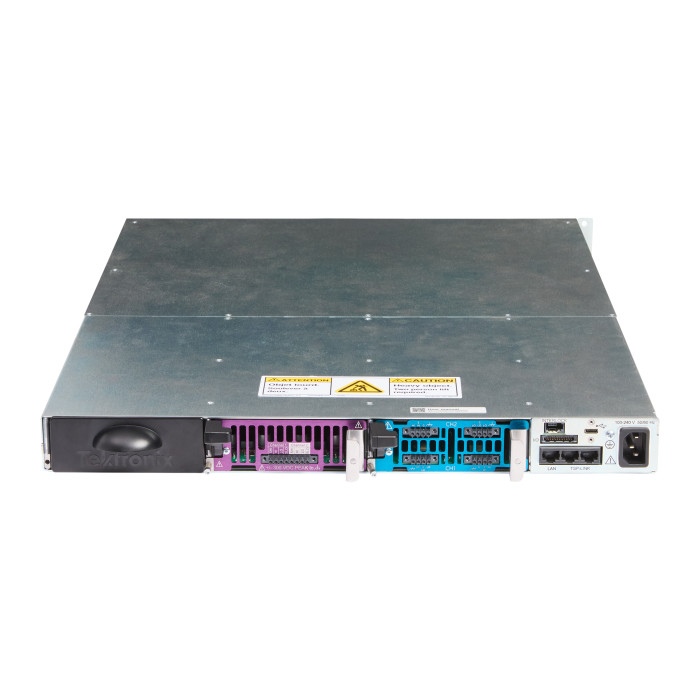

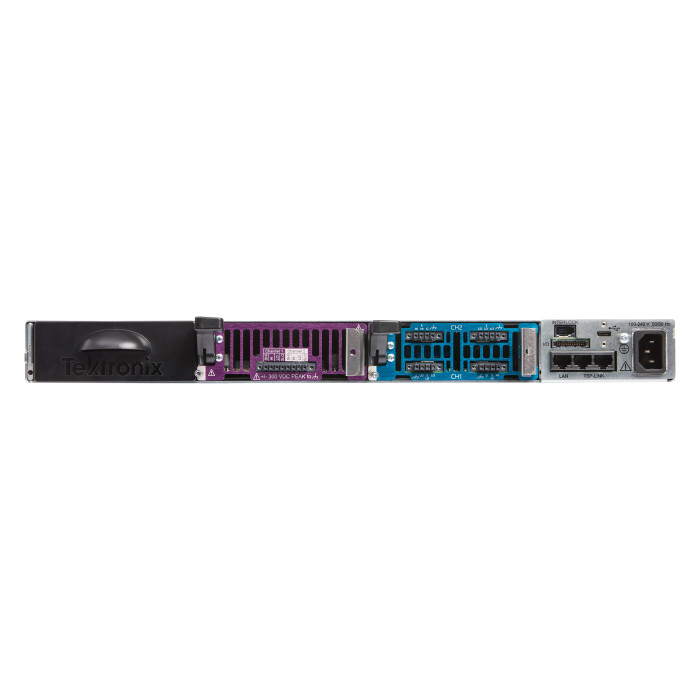

La série MP5000 de Tektronix est un système de test de précision modulaire au format compact 1U rackable. Elle intègre des fonctions d’alimentation et de mesure de précision dans un même châssis. Sa conception permet d’associer des modules d’alimentation (PSU) et des unités de source/mesure (SMU) pour créer une solution optimisée répondant aux besoins de la R&D, de la validation et de la production en volume.
Avantages :

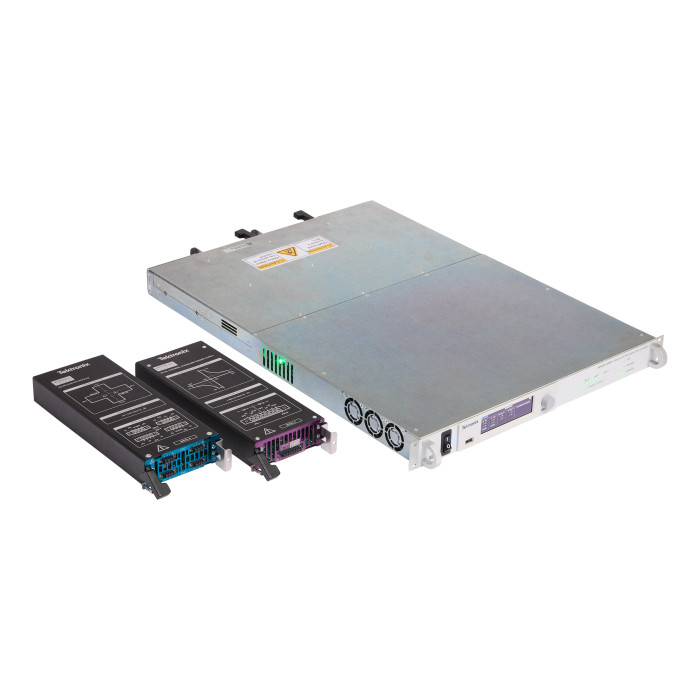

- Architecture modulaire : choix entre modules PSU et SMU pour une solution sur mesure.
- Densité élevée : jusqu’à 6 canaux dans un format 1U compact.

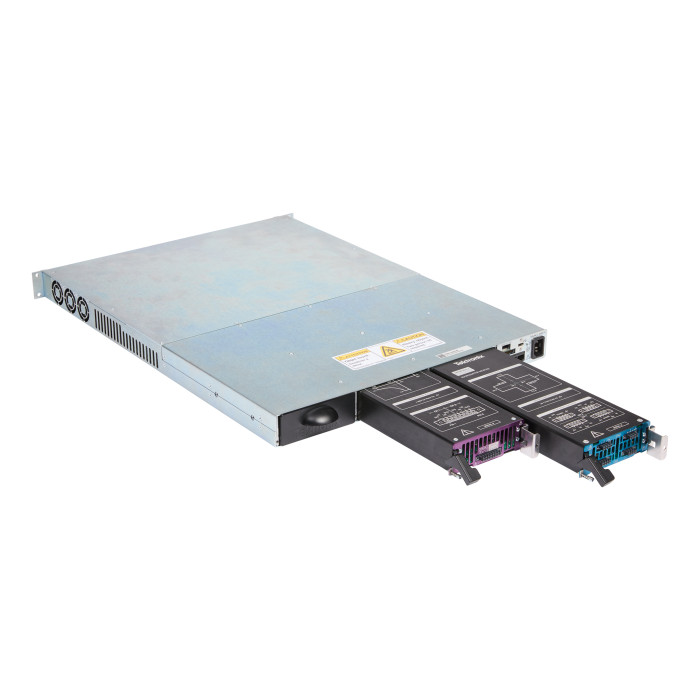

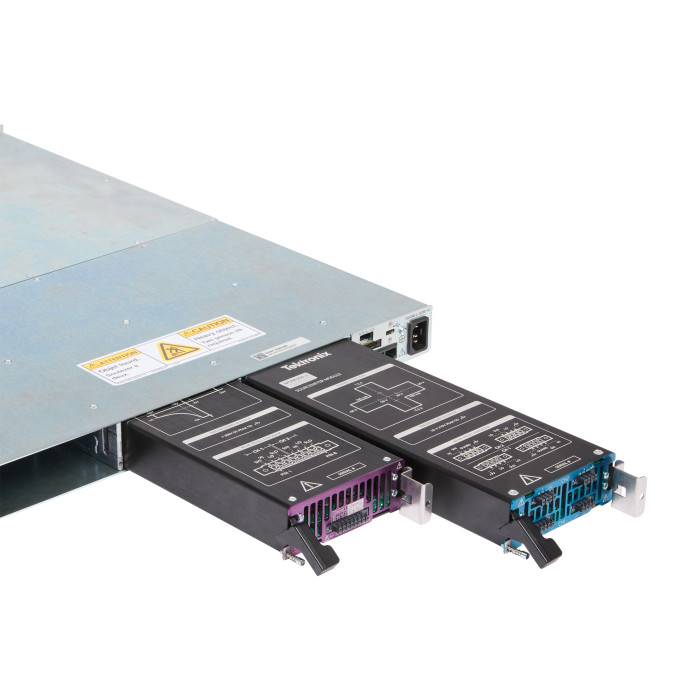

- Flexibilité : ajout/retrait de modules à chaud sans arrêter le mainframe.
- Synchronisation rapide : TSP-Link™ avec précision inférieure à 500 ns.

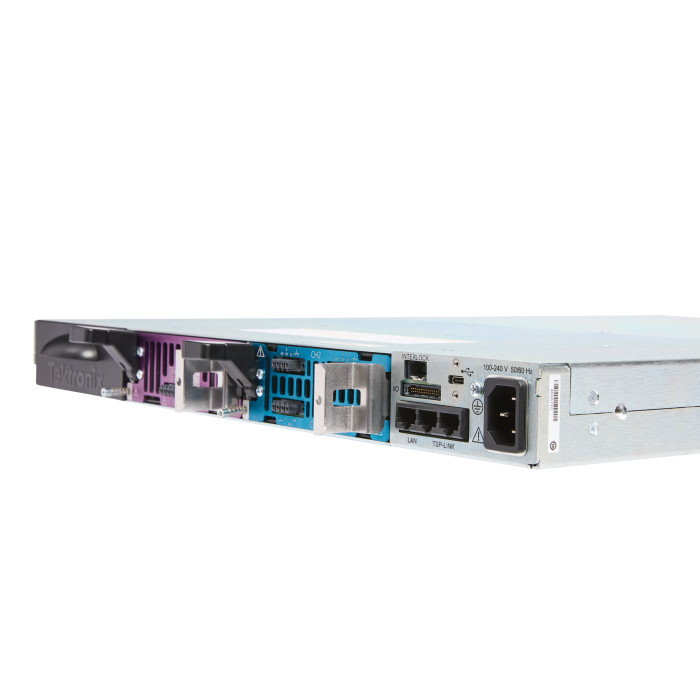

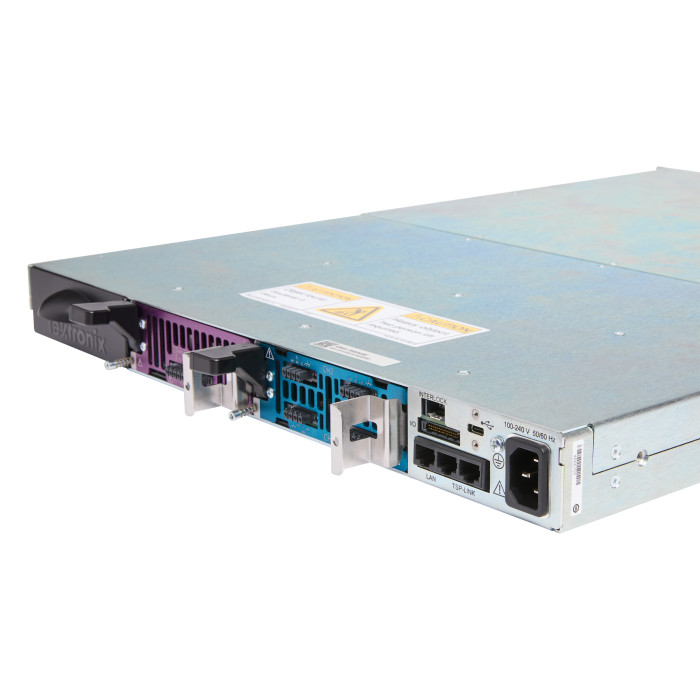

- Interfaces modernes : Ethernet 1 Gbps, USB 3.0, IEEE-488.2 et écran tactile.
- Logiciel intuitif : interface web intégrée, support Python & IVI, TSP Toolkit.
Caractéristiques générales :

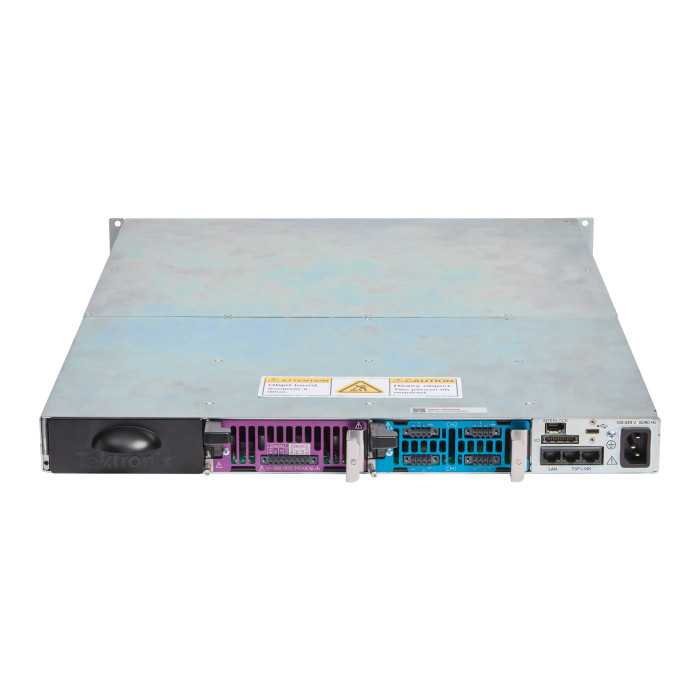

- Mainframe MP5103 : 3 slots modulaires, puissance totale 600 W
- Jusqu’à 6 canaux parallèles par châssis
- 18 E/S numériques pour le pilotage et le séquencement
- Compatibilité avec les modules PSU et SMU de la série MP5000

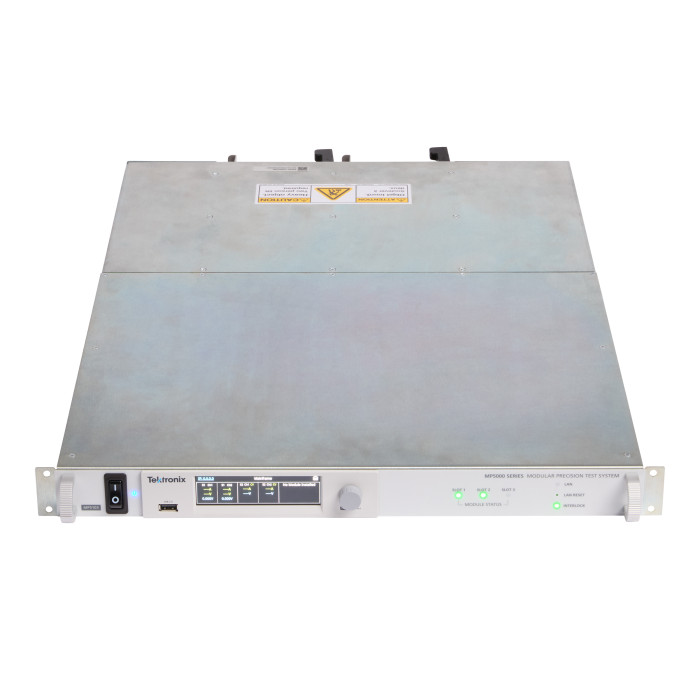

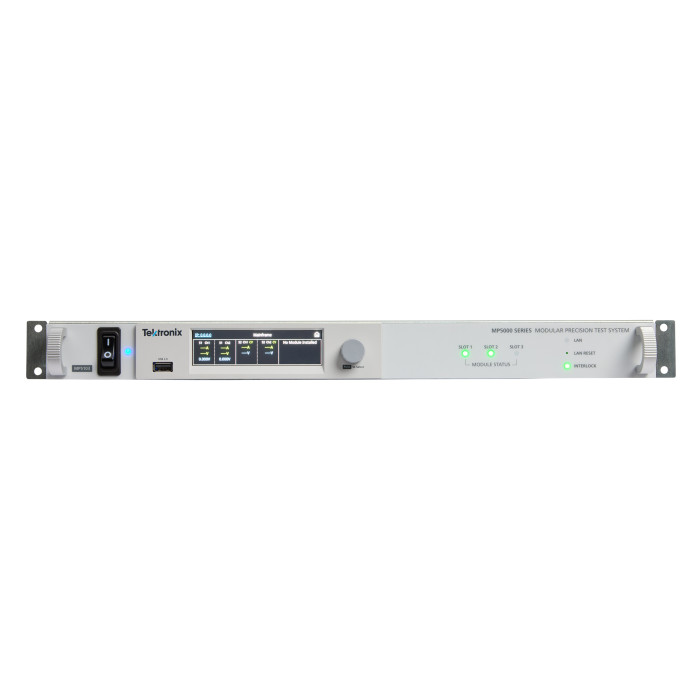

- Écran tactile pour une configuration et un dépannage rapides
- Synchronisation multi-châssis avec TSP-Link™
Applications typiques :
- Tests parallèles haute densité en production (ATE)
- Validation et caractérisation de semi-conducteurs
- Débogage et développement de circuits en R&D
- Mesures de faibles courants pour dispositifs sensibles
- Applications nécessitant un sourcing multi-canaux synchronisé
Spécifications et modèles disponibles :
| Module | Type | Canaux | Tension max | Courant max | Puissance par canal | Résolution | Fonctionnalités clés |
|---|

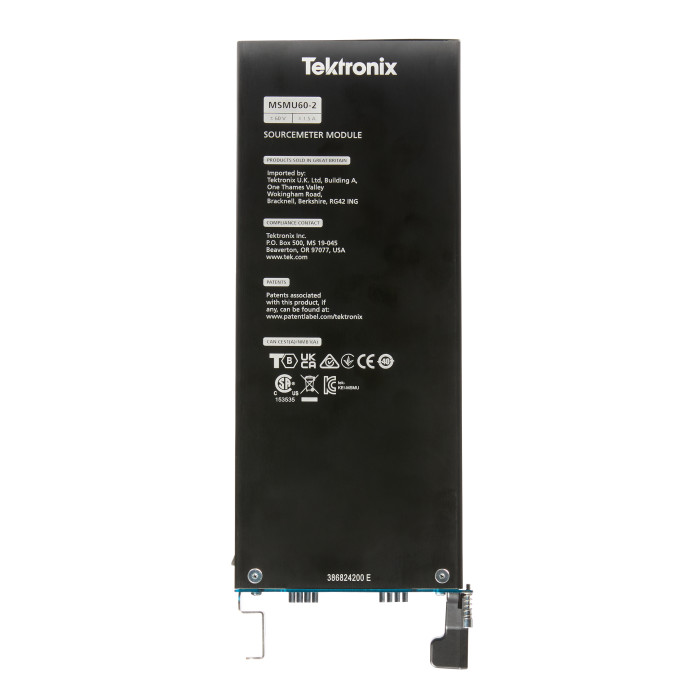

| MSMU60-2 |
SMU (Source Measure Unit) |
2 (jusqu’à 6 par châssis) |
±60 V |
±1,5 A |
30 W |
100 fA / 6,5 digits |
Source/mesure 4 quadrants, ADC 1 MS/s, remote sense, limites asymétriques |

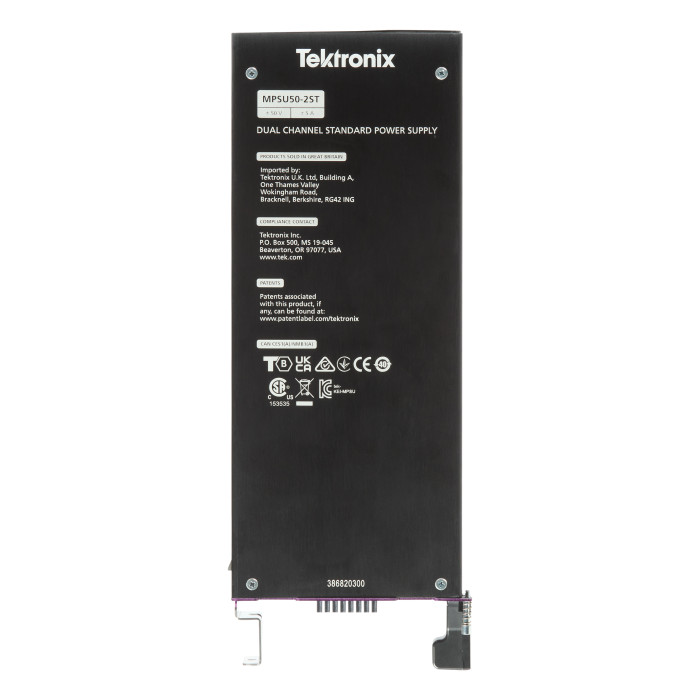

| MPSU50-2ST |
PSU (Power Supply Unit) |
2 (jusqu’à 6 par châssis) |
±50 V (jusqu’à 100 V en série) |
±5 A (jusqu’à 10 A en parallèle) |
50 W |
1 mV / 1 mA |
Bipolaire, protections OVP/OCP/OTP, remote sense, relai de déconnexion intégré |
