Pick-Off tee – DC à 40 GHz : PT-2-92 | RLC Electronics

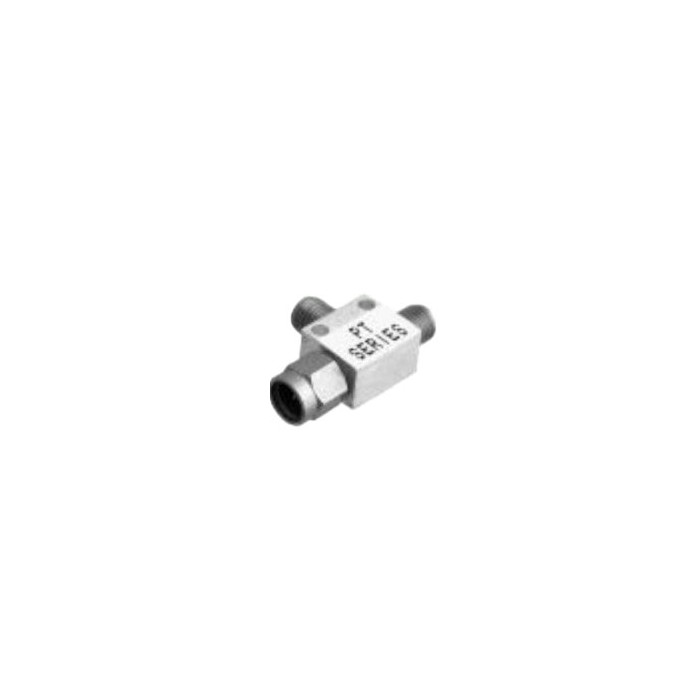

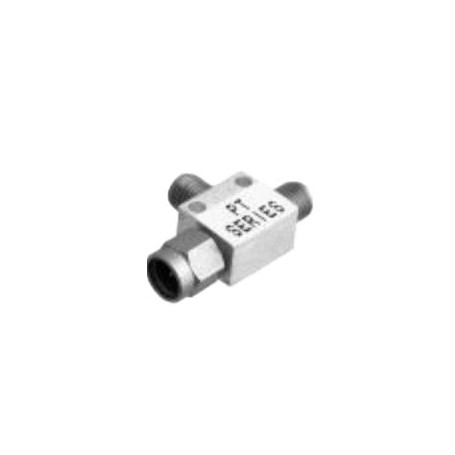

Le Pick-Off tee résistif – PT-2-92 est un composant RF de précision conçu pour offrir une excellente stabilité de prélèvement et une faible perte d’insertion sur la ligne principale. Il fonctionne sur une large bande de fréquences allant de DC à 40 GHz, ce qui en fait une solution idéale pour les applications de test, de mesure et de surveillance dans les environnements exigeants.

Avantages

• Large bande passante de DC à 40 GHz
• Faible perte d’insertion sur la ligne principale (<2 dB)
• Stabilité exceptionnelle du signal de prélèvement
• Temps de montée inférieur à 10 picosecondes
• Conception robuste conforme aux normes militaires (Mil-E-5400, Classe 1A)

Caractéristiques principales

• Bande passante : DC à 40 GHz
• Perte d’insertion (ligne principale) : < 2 dB
• Résistance de prélèvement : 200 Ohms
• Perte d’insertion (prélèvement) : 15 dB (0 à 40 GHz)
• Perte de retour :
  • 20 dB (DC)
  • 17 dB (0 à 15 GHz)
  • 12 dB (15 à 40 GHz)
• Puissance d’entrée maximale : 3,5 Watts CW
• Température de fonctionnement : -55 °C à +85 °C
• Connecteurs : 2.92 mm femelle

Applications typiques

• Bancs de test RF et micro-ondes
• Surveillance de signaux haute fréquence
• Systèmes de mesure de puissance
• Intégration dans des équipements de laboratoire ou de production
• Applications militaires et aérospatiales
