Pick-off tee DC - 40 GHz : PT-DC40-15DB-292FF | PLANAR MONOLITHICS INDUSTRIES (PMI)

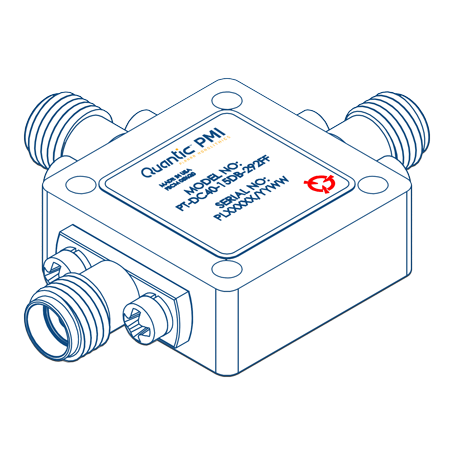

Le PT-DC40-15DB-292FF est un pick-off tee hautes performances conçu par Quantic PMI. Il couvre une large bande de fréquences allant de DC à 40 GHz, ce qui en fait un composant idéal pour les applications RF et micro-ondes exigeantes. Compact et robuste, il est équipé de connecteurs 2.92 mm femelles et présente une finition bleue peinte.

Avantages

• Large bande passante de DC à 40 GHz
• Insertion loss maîtrisée pour une performance optimale
• Format compact adapté aux environnements contraints
• Conception robuste pour une utilisation en conditions extrêmes
• Connecteurs 2.92 mm (F) assurant une excellente compatibilité

Caractéristiques principales

• Plage de fréquences : DC à 40 GHz
• Perte d’insertion : 2 dB max
• Perte d’insertion du pick-off : 15 ± 1 dB typique
• VSWR : 2:1 max
• Puissance d’entrée max : 3,5 W (CW)
• Connecteurs : 2.92 mm femelles
• Dimensions : 0.85" x 0.85" x 0.325"
• Température de fonctionnement : -55 °C à +90 °C (dérating linéaire jusqu’à 0 W à 110 °C)
• Finition : Peinture bleue

Applications typiques

• Bancs de test RF et micro-ondes
• Systèmes de surveillance de signal
• Mesures de puissance et d’interception
• Intégration dans des systèmes de communication avancés
• Applications militaires et aérospatiales
