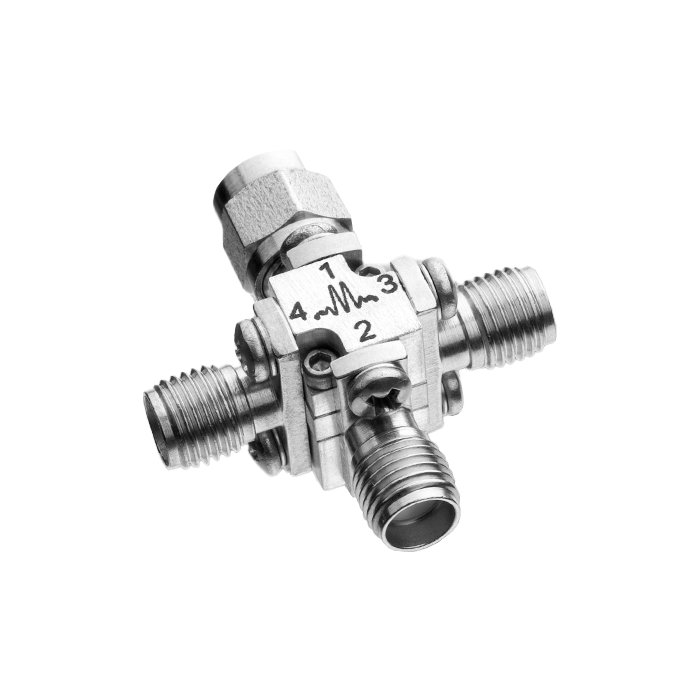

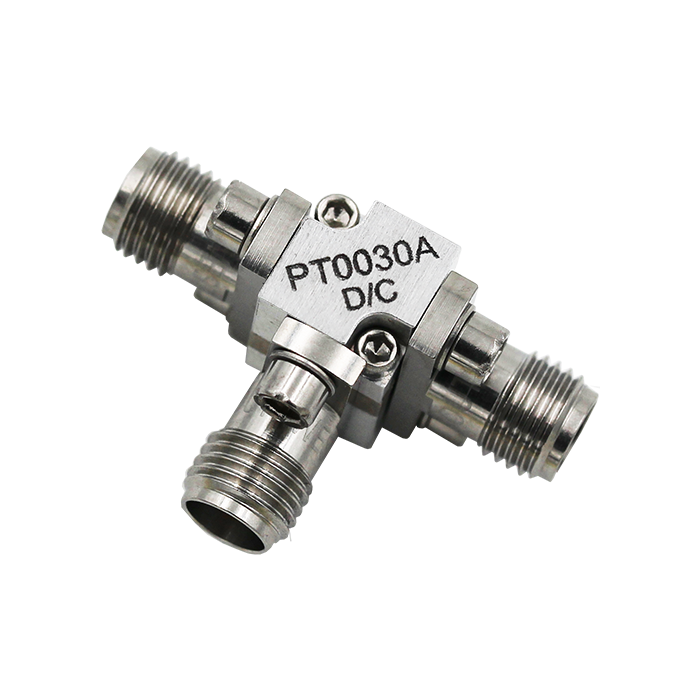

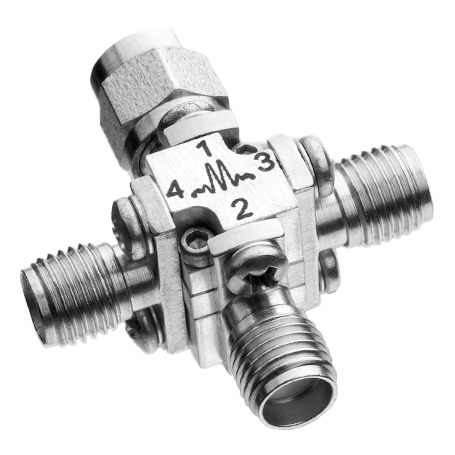

Nouveau Pick-off tee DC - 30 GHz : PT-0030A, PT-0030, PT-0020 Agrandir l'image
Précédent Suivant

Pick-off tee DC - 30 GHz : PT-0030A, PT-0030, PT-0020 | MARKI MICROWAVE

Les modèles PT-0030A, PT-0030 et PT-0020 sont des pick-off tees résistifs ultra large bande conçus par Marki Microwave. Ils permettent une surveillance non directionnelle des signaux RF avec un excellent comportement en retour et une perte d’insertion maîtrisée. Leur conception compacte et...

Plus de détails

Description

Les modèles PT-0030A, PT-0030 et PT-0020 sont des pick-off tees résistifs ultra large bande conçus par Marki Microwave. Ils permettent une surveillance non directionnelle des signaux RF avec un excellent comportement en retour et une perte d’insertion maîtrisée. Leur conception compacte et robuste les rend idéaux pour les environnements de test exigeants.

Avantages

  • Surveillance large bande jusqu’à 30 GHz
  • Perte de pick-off plate et bien contrôlée
  • Faible encombrement
  • Excellente stabilité thermique
  • Conception passive sans alimentation

Caractéristiques principales

RéférenceBande de fréquencesPerte d’insertionPerte de pick-offRetour ligne principaleRetour ligne pick-offPuissance max
PT-0030A DC – 30 GHz 2–3 dB 16 dB typ. 15 dB typ. 5 dB typ. 1 W
PT-0030 DC – 30 GHz 2 dB 16 dB typ. 15 dB typ. 5 dB typ. 1 W
PT-0020 DC – 20 GHz 2 dB 16 dB typ. 15 dB typ. 5 dB typ. 1 W

Les performances sont garanties de -55 °C à +100 °C dans un système 50 ohms.

Applications typiques

  • Surveillance de signaux RF en ligne
  • Extraction de signaux pour analyse
  • Bancs de test et de validation
  • Systèmes de communication large bande
  • Intégration dans des modules RF compacts
