Générateur de formes d’Ondes Arbitraires (jusqu'à 100 MHz) : FG33530 | KEYSIGHT TECHNOLOGIES

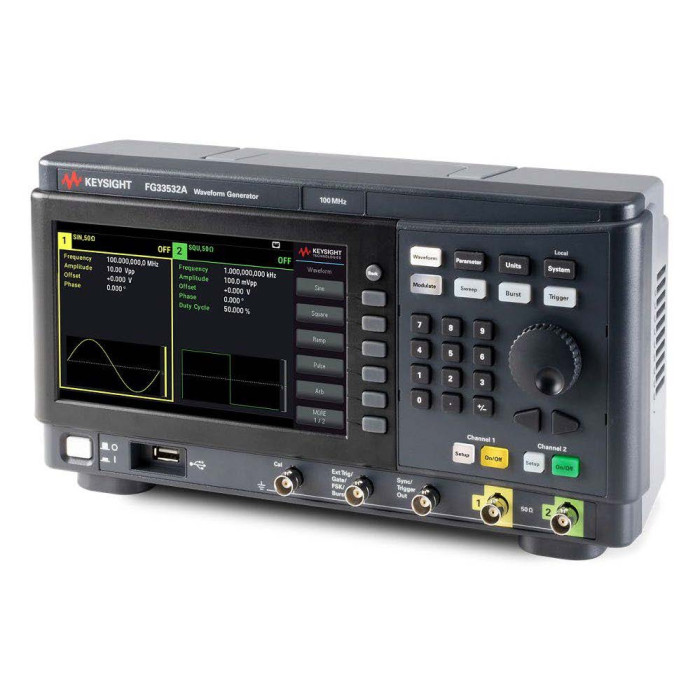

Les modèles FG33531A (1 canal) et FG33532A (2 canaux) permettent de générer des signaux précis et complexes avec une résolution de 16 bits et une fréquence d’échantillonnage allant jusqu’à 320 MSa/s. Ils intègrent 17 formes d’ondes arbitraires, 6 types de modulation, et une mémoire extensible jusqu’à 16 MSa par canal.

Avantages :

• Affichage couleur 7 pouces pour une configuration claire et intuitive
• Technologie Trueform pour une fidélité de signal supérieure
• Connectivité USB, LAN, et interface web intégrée
• Compatible avec les logiciels BenchVue et BenchLink Waveform Builder Pro
• Modulations analogiques et numériques intégrées

Caractéristiques principales :

Performances

• Fréquence maximale : 100 MHz
• Résolution : 16 bits
• Jitter : < 50 ps
• Distorsion harmonique totale : < 0,06%
• Plage d’amplitude : 1 mVpp à 10 Vpp (50 Ω)

Fonctionnalités de signal

• Formes d’ondes standards : sinusoïdale, carrée, rampe, triangle, impulsion, bruit gaussien, PRBS, DC
• Formes d’ondes spéciales : cardiaque, haversine, sinc, Lorentz, etc.
• Modes : continu, modulation, balayage, burst compté ou déclenché
• Modulations : AM, FM, PM, FSK, BPSK, PWM

Connectivité

• Ports : USB, LAN, USB mémoire
• Contrôle à distance via SCPI, IVI, navigateur web, BenchVue

Dimensions et environnement

• Dimensions : 314 x 165 x 125 mm
• Poids : 3,1 kg
• Température de fonctionnement : 0 °C à 55 °C
• Humidité : jusqu’à 80 % HR à 40 °C

Applications :

• Tests de circuits analogiques et numériques
• Simulation de signaux complexes pour l’électronique médicale, RF, audio
• Développement et validation de systèmes embarqués
• Enseignement et formation en électronique
