Description

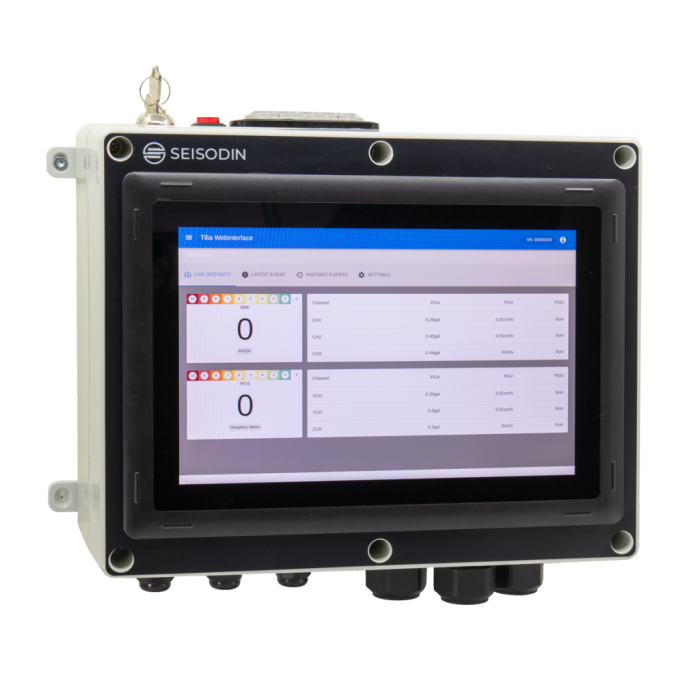

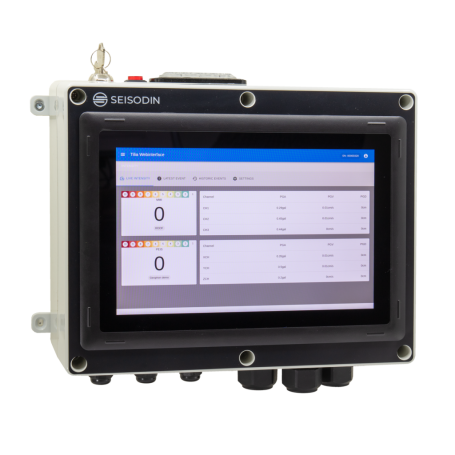

Le Seisodin Tilia CP10 est un puissant panneau de contrôle sismique et dispositif d'alarme avec alimentation sans interruption intégrée, conçu pour une connexion directe aux accélérographes sismiques Tilia.
Le Tilia CP10 est un panneau de contrôle sismique extrêmement performant, conçu pour une connexion directe aux accélérographes Seisodin Tilia tels que le Tilia T130 et le Tilia T100. Le panneau de contrôle est doté d'un écran tactile de 10 pouces pour un accès instantané aux données sismiques et aux configurations du système.
Le Tilia CP10 intègre 5 relais sismiques réseau, activables directement par les accélérographes connectés. Un bouton intégré pour annuler les alarmes et réinitialiser les relais est également intégré au boîtier. Une entrée PLC permet de réinitialiser les relais et les alarmes depuis un automate, un système de contrôle externe ou un bouton de réinitialisation supplémentaire.
Jusqu'à 10 accélérographes Tilia peuvent être connectés et alimentés via les interfaces PoE intégrées, disposées en guirlande jusqu'à 2. Ainsi, une seule source d'alimentation est nécessaire pour l'ensemble du système. Le système d'alimentation est entièrement assuré par l'onduleur intégré, qui assure le fonctionnement des accélérographes, des relais, des alarmes et de l'écran pendant des heures sans alimentation externe.
Caractéristiques principales :
- Écran tactile 10 pouces
- 5 relais
- Sortie sirène
- Voyant d'avertissement intégré
- Batterie de secours intégrée (UPS)
- Bouton d'annulation d'alarme intégré
- Entrée PLC
- Connexion jusqu'à 2 Tilia Daisy Chain
- Connexion jusqu'à 10 capteurs Tilia
- Alimentation des capteurs directement via PoE
Caractéristiques techniques :
Écran :
- Écran : Écran tactile 10"
- Résolution : 1280 x 800 pixels
Relais et alarmes :
- Relais : 5 relais, 30 VCC / 2 A. Trois relais NO/NF configurables par l'utilisateur, + un relais réservé à la sirène + un relais réservé aux défauts système
- Bouton de réinitialisation : 1 bouton de réinitialisation d'alarme intégré avec voyant lumineux
- Voyant d'avertissement : Voyant d'avertissement rouge intégré
- Interface API : 1 entrée pour l'API afin d'annuler les alarmes
- Sirène : Connexion pour sirène externe
Alimentation sans interruption (ASI) :
- Batterie interne : 12 V / 7,2 Ah
- Batterie externe : En option
- Fonction ASI : Commutation automatique
- Autonomie :
- Batterie interne (7,2 Ah) :
- 1 capteur (moniteur allumé) : 6 heures
- 1 capteur (moniteur éteint) : 12 heures
- Batterie externe (60 Ah) :
- 1 capteur (moniteur allumé) : 48 heures
- 1 capteur (moniteur éteint) : 96 heures
Communication :
- Ethernet : 4 x 10/100 Base-T, IP fixe
- 4G/LTE : En option
Connexions :
- Tilia Daisy Chain : 2 connexions en guirlande parallèles avec PoE
- Nombre de capteurs : Jusqu'à 10 capteurs
- Internet/Réseau : 1 port pour connexion au réseau
Connecteurs :
- Connexions en guirlande : 2 x RJ45
- Internet/Réseau : 1 x RJ45
- Alimentation : Borniers à vis
- Relais : Borniers à vis
- Sirène : Borniers à vis
- Entrée PLC : Borniers à vis
Alimentation :
- Alimentation : 15,0 VCC / 5 A (60 W max)
- Interrupteur : Interrupteur à clé
- Sortie PoE : 2 ports avec PoE, 30 W
Dimensions et environnement :
- Dimensions : 300 x 274 x 127 mm
- Poids : 5,5 kg (batterie incluse)
- Indice de protection IP : IP21
- Température : -20 °C à +70 °C
