Description

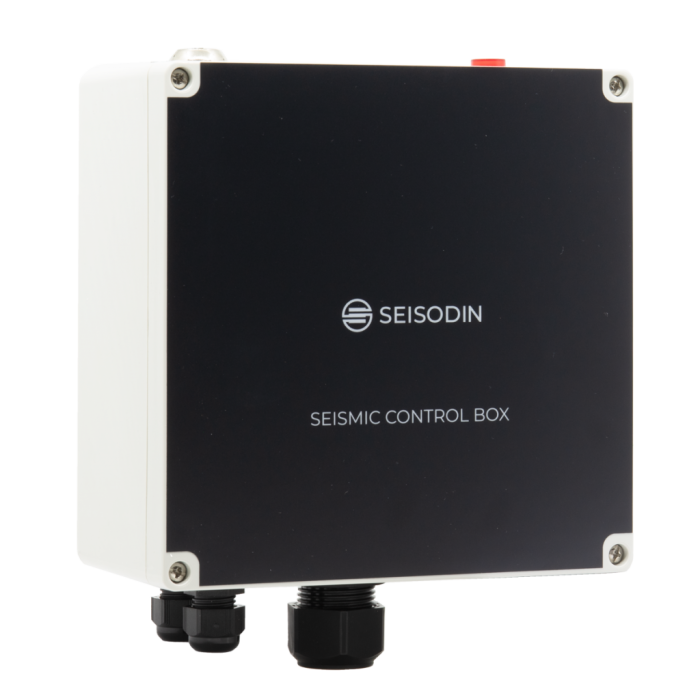

Le Seisodin Tilia SCB est un puissant boîtier de contrôle sismique et dispositif d'alarme intégrant des relais réseau, un commutateur PoE et une alimentation sans interruption. Il est conçu pour une connexion directe à un maximum de 10 accélérographes Tilia répartis sur 2 chaînes.
Le Tilia SCB est un boîtier de contrôle sismique extrêmement performant, conçu pour une connexion directe à un ou plusieurs accélérographes Seisodin Tilia, tels que les Tilia T130 et Tilia T100. Ce boîtier de contrôle fait à la fois office de relais réseau, de commutateur PoE et d'alimentation sans interruption (ASI).
Le SCB contient 5 relais sismiques réseau, activables directement par les accélérographes connectés. Un bouton intégré permet d'annuler les alarmes et de réinitialiser les relais, ainsi qu'une entrée PLC permettant de réinitialiser les relais et les alarmes depuis un PLC, un système de contrôle externe ou un bouton de réinitialisation supplémentaire.
Jusqu'à 10 accélérographes Tilia peuvent être connectés et alimentés via les interfaces PoE intégrées, disposées en guirlande jusqu'à deux. Ainsi, une seule source d'alimentation suffit pour l'ensemble du système. Le système d'alimentation est entièrement pris en charge par l'onduleur intégré, qui assure le fonctionnement des accélérographes, des relais et des alarmes pendant des heures sans alimentation externe.
Caractéristiques clés :
- Intégration facile avec les accélérographes Tilia
- Commutateur réseau 4 ports 10/100
- PoE pour 2 connexions Tilia en guirlande
- Fonctionnalité UPS intégrée
- Chargeur de batterie intégré
- 5 relais
- Sortie sirène dédiée (sirène en option)
- Bouton intégré pour annuler les alarmes
- Entrée PLC pour annuler les alarmes
- Connexion jusqu'à 2 connexions Tilia en guirlande
- Connexion jusqu'à 10 capteurs Tilia
- Alimentation des capteurs directement via PoE
- Interrupteur d'alimentation avec clé amovible
Caractéristiques techniques :
Relais et alarmes :
- Relais : 5 relais, 30 VDC / 2 A. Trois relais NO/NF configurables par l'utilisateur, un relais réservé à la sirène et un relais réservé aux défauts système.
- Bouton de réinitialisation : 1 bouton de réinitialisation d'alarme intégré avec voyant lumineux.
- Interface PLC : 1 entrée pour le PLC afin d'annuler les alarmes
- Sirène : Connexion pour sirène externe
Alimentation sans interruption (ASI) :
- Batterie interne : Non disponible
- Batterie externe : 12 V en option
- Chargeur de batterie : Plomb-acide 12 V, charge 1 A
- Fonction ASI : Commutation automatique
- Autonomie :
- Batterie externe (7,2 Ah) : 1 capteur : environ 20 heures
- Batterie externe (60 Ah) : 1 capteur : environ 1 semaine
Communication :
- Ethernet : 4 x 10/100 Base-T, IP fixe
- 4G/LTE : En option
Connexions :
- Tilia Daisy Chain : 2 connexions en série parallèles avec PoE
- Nombre de capteurs : Jusqu'à 10 capteurs au total
- Internet/Réseau : 1 port pour la connexion au réseau
Connecteurs :
- Connexions en série : 2 x RJ45
- Internet/Réseau/4G : 1 x RJ45
- Alimentation : Bornes à vis
- Relais : Bornes à vis
- Sirène : Bornes à vis
- Entrée PLC : Bornes à vis
Alimentation :
- Alimentation : 15,0 VDC / 5 A (60 W max)
- Interrupteur : Interrupteur à clé
- Sortie PoE : 2 ports avec PoE, 30 W
Dimensions et environnement :
- Dimensions : 180 x 225 x 96 mm
- Poids : 0,9 kg
- Indice de protection : IP21
- Température : -20 °C à +70 °C
Applications types :
- Alarme sismique
- Système d'arrêt sismique
- Activation de l'alarme incendie en cas de tremblement de terre
- Alimentation et onduleur pour plusieurs capteurs Tilia
