Les accélérographes Seisodin Tilia T130 et T130F sont des instruments hautement intégrés, conçus pour la surveillance sismique, structurelle et du génie civil. Ils offrent des mesures précises grâce à trois accéléromètres à équilibre de force (FBA) de pointe et à des numériseurs 24 bits, tout en garantissant une fiabilité exceptionnelle et une grande simplicité d'utilisation.
Les deux modèles intègrent un onduleur, assurant l'enregistrement continu des données même en cas de coupure de courant ou de rupture de câble. Leur synchronisation extrêmement précise repose sur une intégration PTP à verrouillage de phase, supportée par le matériel, avec un décalage de synchronisation entre appareils aussi faible que 40 nanosecondes.
Disponible en 2 modèles :
-

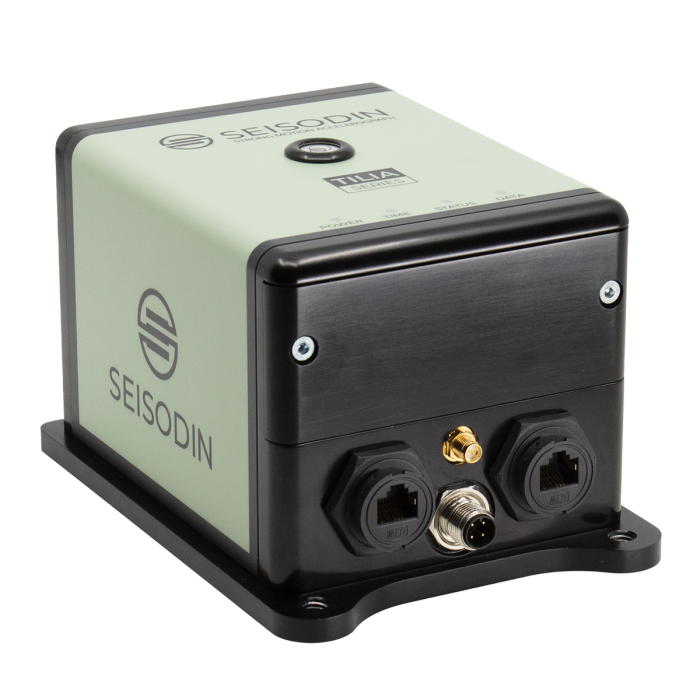

Tilia T130 : équipé de deux émetteurs-récepteurs Ethernet cuivre intégrés, il permet une connexion en série jusqu'à 100 mètres entre chaque appareil. Il prend en charge l'alimentation par Ethernet (PoE), permettant à chaque instrument d'alimenter le suivant via un seul câble.
-

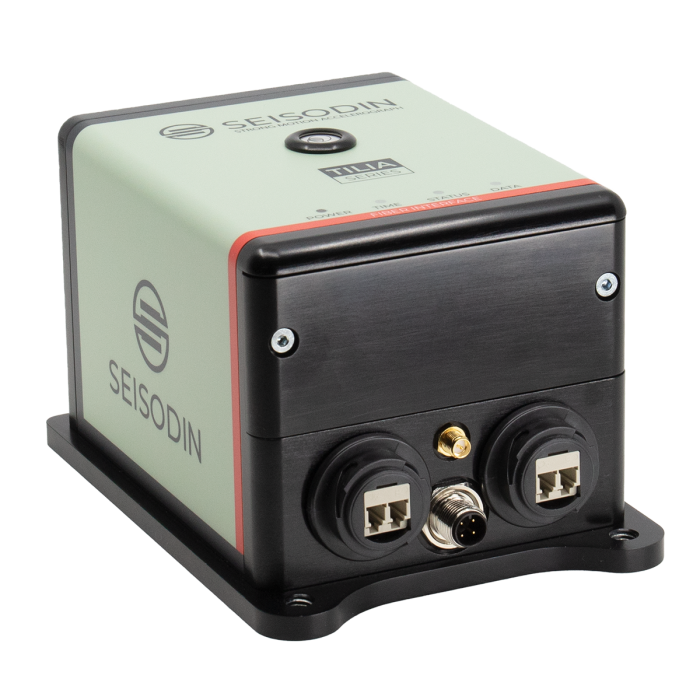

Tilia T130F : équipé de deux émetteurs-récepteurs Ethernet à fibre optique intégrés, il permet des connexions en guirlande sur des distances bien plus longues, jusqu'à 2 km ou 20 km entre les appareils, selon la fibre utilisée.
Caractéristiques techniques :
Accéléromètre
- Nombre de capteurs : 3 orthogonaux
- Technologie de capteur : FBA (Force-Balance)
- Bande passante : 0-200 Hz
- Plage de pleine échelle : ± 4 g, ± 2 g, ± 1 g, ± 0,5 g, ± 0,25 g, sélectionnable numériquement
- Plage dynamique : 130 dB à 50 Hz, 140 dB à 10 Hz ; 155 dB par bin
- Non-linéarité : inférieure à 0,1 %
- Amortissement : 0,7
- Coefficient de température : inférieur à 0,01 %/°C
- Hystérésis : 0,002 % typique
- Sensibilité transversale : 0,2 % typique
Numériseur
- Échantillonnage : Simultané
- Canaux : 3 canaux
- Résolution : Convertisseurs Sigma-Delta 24 bits
- Plage dynamique : > 138 dB
- Fréquences d'échantillonnage : 50, 100, 200, 250, 500, 1 000
- Filtre anti-aliasing : Analogique et numérique
Temps
- Sources horaires : GNSS, PTP, NTP, RTC
- Hôte horaire : Les instruments équipés d'un récepteur GNSS peuvent fonctionner comme maître PTP pour d'autres instruments connectés en guirlande ou en réseau.
- Décalage temporel : Décalage aussi faible que 40 ns entre les instruments connectés en guirlande.
Événements et déclencheurs
- Enregistrement d'événements : Événement + Enregistrement continu
- Algorithmes de déclenchement : STA/LTA, Seuil, Heure, IHM
- Seuil : Librement configurable
- Période pré-événement : 1 à 120 secondes
- Période post-événement : 1 à 180 secondes
- Streaming : seedLink
Communication
- Ethernet : 10/100 Base-T (2 interfaces) 2e interface pour connexion en guirlande
- Connexion en guirlande : Prise en charge intégrée. Données, PoE, PTP via un seul câble Ethernet.
- Espacement des nœuds : 100 m pour le T130, 2 000 m pour le T130F
- PoE longue distance : Rallonges de 1 000 m en option
- 4G/LTE : Externe en option
- En option : T130F avec 2 émetteurs-récepteurs Ethernet fibre optique intégrés
Données, stockage et serveurs
- Types d'enregistrement : Événements, tampon circulaire
- Format des données : Miniseed
- Mémoire amovible : Carte microSD (32 Go par défaut)
- Téléchargement des données : FTP ou Cloud Seisodin
- Récupération des données : USB, FTP, interface web
Dimensions et environnement
- Dimensions : 120 x 179 x 104 mm
- Poids : 2 kg
- Installation : Un seul boulon + 3 vis de mise à niveau
- Indice de protection : IP67 avec connecteurs accouplés
- Matériau : Aluminium anodisé
- Température : -20 à +70 °C
- Humidité : 0 à 100 % HR sans condensation
Alimentation
- Sources : 4 sources d'alimentation prioritaires : alimentation CC, PoE, batterie externe, batterie interne
- Tension d'alimentation :
- CC : 18-60 V (48 V nom.)
- PoE : 40-57 V (48 V nom.)
- Batterie externe : 11-14,5 V (12 V nom.)
- Batterie interne : 3-4,2 V (3,7 V nom.)
- Consommation : environ 1,5 W sur l'alimentation CC
- Protection : Inversion de tension, surtension/sous-tension
- Mise à la terre : Point de mise à la terre sur la base
Connecteurs
- Ethernet : 2 x RJ45 (MIL en option)
- Alimentation : 1 x M12 4 paires
- GNSS : 1 x SMA
Configuration et surveillance
- Configuration : Configuration via une interface web intuitive et moderne. Interface compatible avec les smartphones.
- Surveillance de l'état de santé : L'instrument génère des rapports d'état de santé, des fichiers journaux et des données de fréquence cardiaque.
Certification et essais
- Qualification sismique : 60068-3-3, zone sismique 4
Applications types :
Surveillance de la santé structurelle : Barrages, immeubles de grande hauteur, ponts, tunnels, voies ferrées, monuments et bâtiments historiques, écoles, hôpitaux, bâtiments gouvernementaux, aéroports, usines, stades et terrains de sport.
