Commutateur optique (jusqu'à 1x128 voies) : SCD-0300B / SCD-0278B | DICON FIBEROPTICS INC

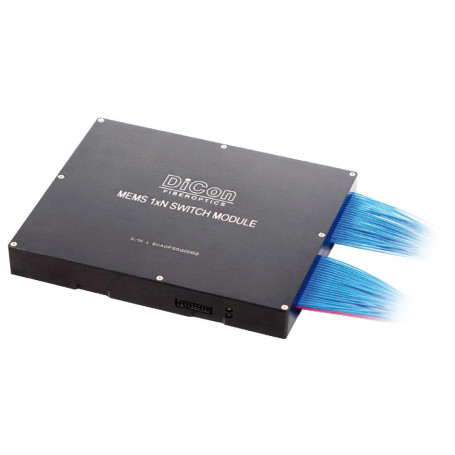

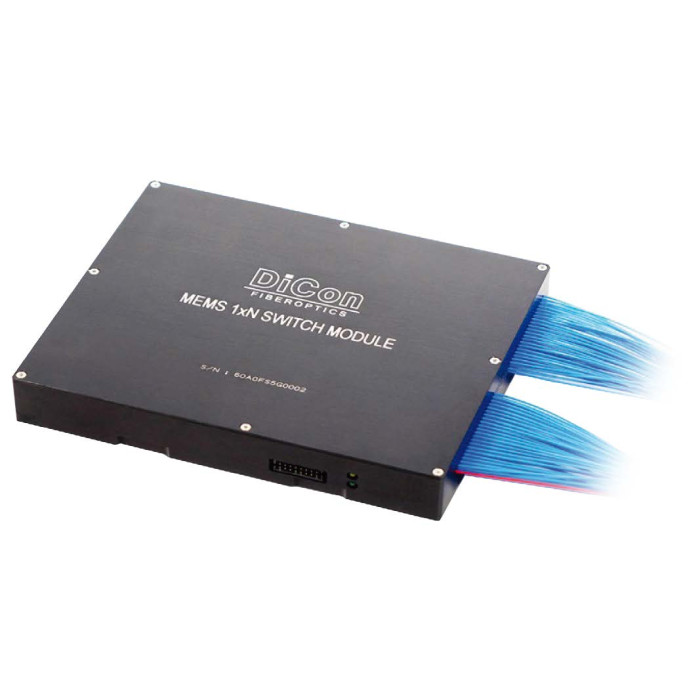

Le commutateur optique MEMS 1xN de DiCon est une solution innovante et compacte destinée à la commutation de signaux optiques sur un large éventail de canaux, jusqu’à 1x128. Conçu pour les applications exigeantes de surveillance de fibres optiques dans les réseaux PON, ce module repose sur la technologie MEMS éprouvée de DiCon. Il garantit une fiabilité supérieure avec une durée de vie dépassant 1 milliard de cycles de commutation. Son encombrement réduit (165 x 136 x 26 mm) le rend parfaitement intégrable dans des systèmes montés en rack.

Avantages :

• Haute fiabilité grâce à la technologie MEMS 2 axes ultra stable
• Durée de vie > 1 milliard de cycles
• Faible perte d'insertion typique de 0,8 dB
• Commutation bidirectionnelle possible (fonctionnement en Nx1)
• Intégration simple via interface RS232 ou I²C

Caractéristiques principales :

• Technologie : MEMS optique 2 axes
• Configuration : 1xN (jusqu’à 1x128)
• Temps de commutation : ≤ 30 ms
• Perte d'insertion : typ. 0,8 dB / max. 1,2 dB
• Diaphonie : -50 dB max
• Plage de température de fonctionnement : -5 °C à +70 °C
• Consommation électrique : ≤ 1 W (alimentation 12 VDC)
• Contrôle : RS232 ou I²C
• Connecteurs disponibles : LC/SPC ou version sans connecteur
• Types de fibre : Corning SMF-28 en gaine nue ou loose-tube

Applications :

• Surveillance de réseau optique (PON, FTTH)
• Instrumentation de mesure par fibre optique
• Bancs de test automatisés et multiplexage optique

Spécifications et modèles disponibles :
