Commutateur optique (jusqu’à 48 sorties) : SCD-0196E | DICON FIBEROPTICS INC

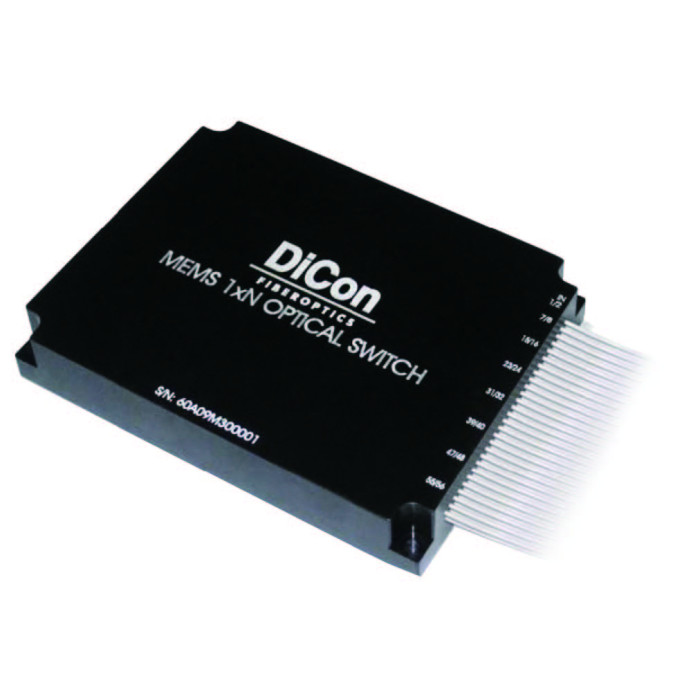

Le commutateur optique MEMS 1xN de DiCon Fiberoptics est un module compact à fibre monomode, conçu pour commuter un signal optique unique vers l’une des N sorties, avec une capacité allant jusqu’à 48 ports. Exploitant la technologie propriétaire MEMS de DiCon, ce dispositif offre une performance optique fiable et une durabilité exceptionnelle, atteignant plus d’un milliard de cycles de commutation. Il est conforme aux normes environnementales Telcordia GR-1221.

Avantages :

• Technologie MEMS éprouvée pour une très haute fiabilité
• Durée de vie supérieure à 10⁹ cycles de commutation
• Format ultra-compact facilitant l’intégration
• Faible consommation d'énergie selon l’interface choisie
• Personnalisation possible du nombre de ports, connectique et longueurs d’onde

Caractéristiques principales :

• Configuration : 1xN (jusqu’à N=48)
• Plages spectrales disponibles :
  • 1290 - 1330 nm
  • 1530 - 1570 nm
  • 1570 - 1610 nm
  • Combinaisons bi-bande disponibles
• Pertes d’insertion typiques : 0,8 dB (max. 1,2 dB)
• Temps de commutation : 30 ms max.
• Diaphonie et réflexion arrière : -50 dB max.
• Durabilité : ≥ 10⁹ cycles
• Interfaces de contrôle : I²C, RS232 ou TTL
• Connectique : FC/SPC, FC/APC, SC, ST, LC ou sans connecteur

Applications :

• Télécommunications optiques
• Instrumentation bio-médicale
• Distribution RF sur fibre
• Systèmes de mesure par fibre optique

Informations complémentaires :

• Alimentation : 12 VDC pour I²C/RS232, 5 VDC pour TTL
• Consommation électrique : 700 mW (I²C/RS232), 1.5 W (TTL)
• Températures de fonctionnement : -5 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Type de fibre : SMF-28, 9/125 µm, en version fibre nue ou en gaine libre
