Description

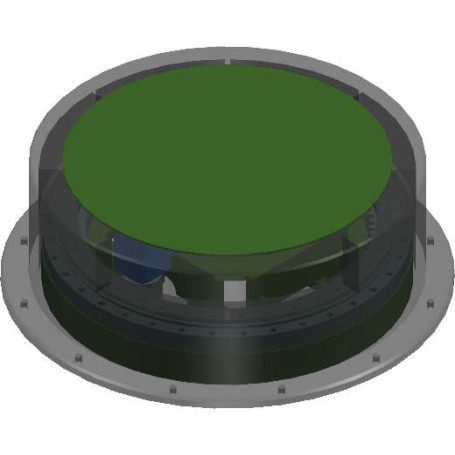

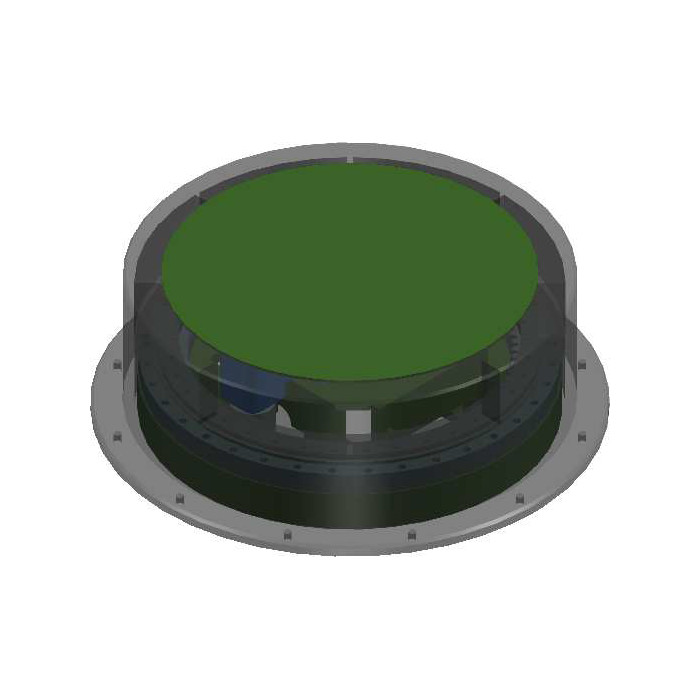

Le Pylon d’Asysol est un support d’antenne haute performance conçu pour maintenir et positionner des antennes ou charges de test dans des environnements de mesure électromagnétique. Sa structure non conductrice et sa géométrie optimisée assurent une perturbation minimale du champ mesuré, ce qui en fait une solution idéale pour les chambres anéchoïques, bancs CATR ou plateformes de calibration.
Avantages :
- Structure non métallique réduisant les réflexions parasites
- Forme aérodynamique minimisant l’impact électromagnétique
- Grande stabilité mécanique pour charges lourdes ou volumineuses
- Compatible avec les mesures de diagrammes de rayonnement
- Disponible en versions fixes ou amovibles selon l’environnement de test
Caractéristiques principales :
- Structure : mousse rigide ou composite à faible constante diélectrique
- Hauteur standard : 1 à 2 mètres (autres sur demande)
- Charge utile : jusqu’à 100 kg
- Options : plaque supérieure adaptative, roues ou fixations au sol
- Assemblage modulaire possible pour ajustement de hauteur
- Conforme aux exigences des chambres anéchoïques et normes CEM
Applications :
- Montage d’antennes sous test en champ lointain
- Support de charges dans les chambres anéchoïques
- Positionnement stable pour systèmes RF, SATCOM, radars
- Tests 5G, IoT, automobile, spatial ou défense
Spécifications et modèles disponibles :
| Produit | PLN-250 | PLN-1000 | TAE-100 | TAE-250 | TAE-500 | TAE-1000 |
|---|
| RCS PYLONS |
| Maxi load [kg] |
500 |
1,000 |
- |
- |
- |
- |
| Bending moment [mN] |
800 |
1,600 |
- |
- |
- |
- |
| Leading edge radius [mm] |
0.1 |
0.1 |
- |
- |
- |
- |
| Surface finish [μm] |
1.8 |
1.8 |
- |
- |
- |
- |
| Approximate weight [kg] |
320 |
550 |
- |
- |
- |
- |
| PYLON-MOUNTED POSITIONERS |
| Elevation delivered torque [mN] |
- |
- |
80 |
450 |
800 |
1,600 |
| Azimuth delivered torque [mN] |
- |
- |
20 |
100 |
200 |
400 |
| Elevation speed [°/s] |
- |
- |
6 |
6 |
6 |
6 |
| Azimuth speed [°/s] |
- |
- |
15 |
10 |
6 |
6 |
| Mechanical backlash [°] |
- |
- |
0.05 |
0.05 |
0.05 |
0.05 |
| Elevation travel [°] |
- |
- |
-40/+5 |
-40/+5 |
-40/+5 |
-40/+5 |
| Azimuth travel [°] |
- |
- |
Continuous |
Continuous |
Continuous |
Continuous |
| Maximum load [kg] |
- |
- |
100 |
250 |
500 |
1000 |
| Mounted positioner weight [kg] |
- |
- |
20 |
30 |
50 |
70 |
