Description

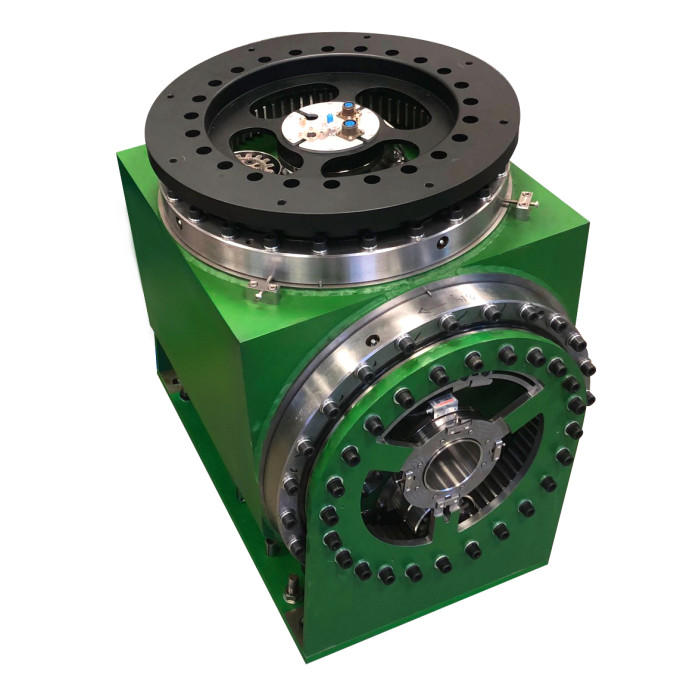

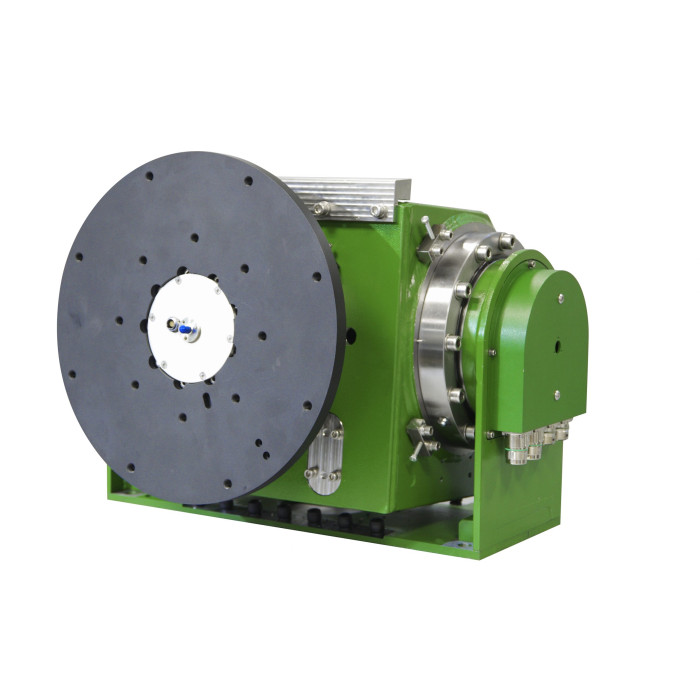

Les positionneurs Azimut-over-Elevation (Az sur El) d’Asysol permettent une rotation contrôlée sur deux axes orthogonaux, offrant une solution complète pour la caractérisation angulaire d’antennes dans des environnements de test RF et hyperfréquences. Ils sont idéals pour les mesures de diagrammes de rayonnement 2D/3D, l’analyse de systèmes radar, 5G ou SATCOM, en chambre anéchoïque ou sur banc CATR.
Avantages :
- Rotation synchronisée sur 2 axes : azimut et élévation
- Architecture modulaire adaptée aux systèmes CATR ou chambres anéchoïques
- Haute précision de positionnement avec encodeurs et retour de position
- Intégration directe avec les contrôleurs Asysol 300/600
- Conception robuste pour charges variables et usage intensif
Caractéristiques principales :
- Axes pilotés : Azimut (0–360°) / Élévation (typ. ±90°)
- Résolution angulaire : jusqu’à 0.01°
- Charge admissible : de 5 à 50 kg
- Type de motorisation : pas à pas ou brushless avec retour d’encodeur
- Commandes : via contrôleur Asysol (USB / Ethernet)
- Montage : compatible avec CATR, Mini-CATR, plateformes rotatives, etc.
Applications :
- Caractérisation complète d’antennes directives
- Mesures de rayonnement en 2D ou 3D
- Tests radar, MIMO, réseaux phasés
- Intégration dans bancs de test automatisés RF/micro-ondes
- R&D et validation en télécoms, défense, spatial, automobile

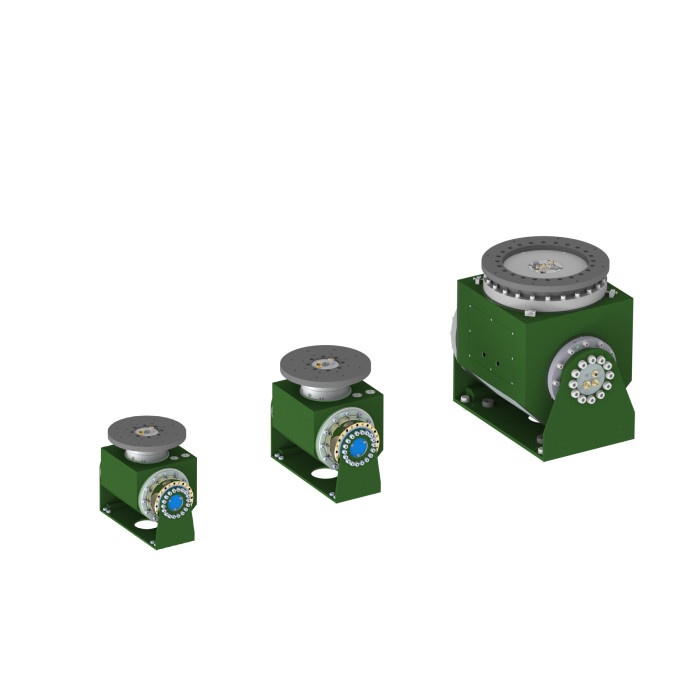

Spécifications et modèles disponibles :
| Model Number | ASY-AE-25 | ASY-AE-28 | ASY-AE-35 | ASY-AE-50 | ASY-AE-60 |
|---|
| Maximum payload [Kg] |
50 |
100 |
200 |
1,000 |
3,000 |
| Bending Moment, static [Nm] |
400 |
700 |
1,600 |
1,800 |
5,400 |
| Torque [Nm] AZ / EL |
100 / 200 |
200 / 495 |
420 / 890 |
720 / 1,450 |
1,450 / 3,000 |
| Nominal speed [rpm] AZ / EL |
10 / 10 |
10 / 10 |
10 / 10 |
2 / 1 |
2 / 1 |
| Travel [deg] AZ / EL |
Continuous /
+85 to -40 |
Continuous / ±95 |
Continuous / ±95 |
Continuous / ±95 |
Continuous / ±95 |
| Accuracy [deg, RMS] AZ / EL |
0.02 / 0.05 |
0.03 / 0.02 |
0.03 / 0.02 |
0.017 / 0.017 |
0.017 / 0.017 |
| Turntable size [mm] |
250 |
250 |
350 |
500 |
600 |
| Weight [Kg] |
40 |
70 |
100 |
420 |
600 |
| Motor power (W) AZ / EL |
400 / 345 |
440 / 940 |
940 / 1,800 |
600 / 600 |
940 / 940 |
