Positionneur de roulis, rotation axiale (jusqu'à 50 GHz) : série ASY-RL | ASYSOL

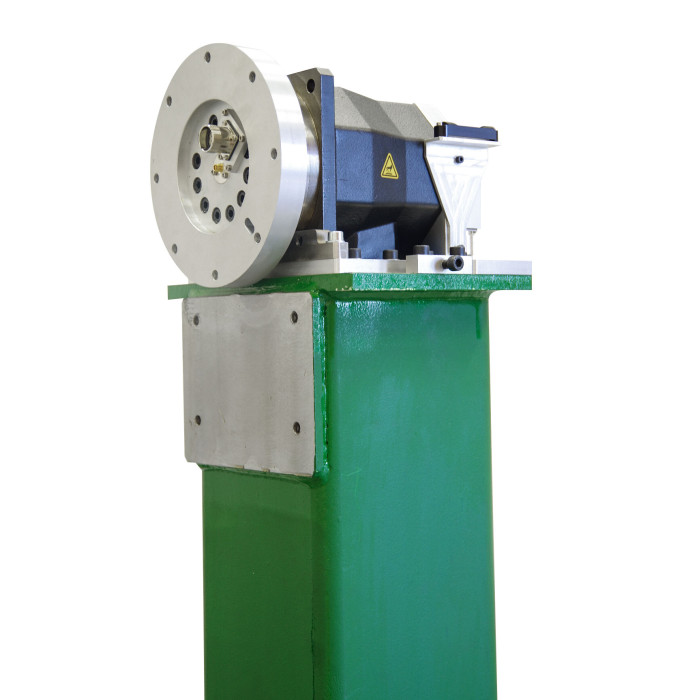

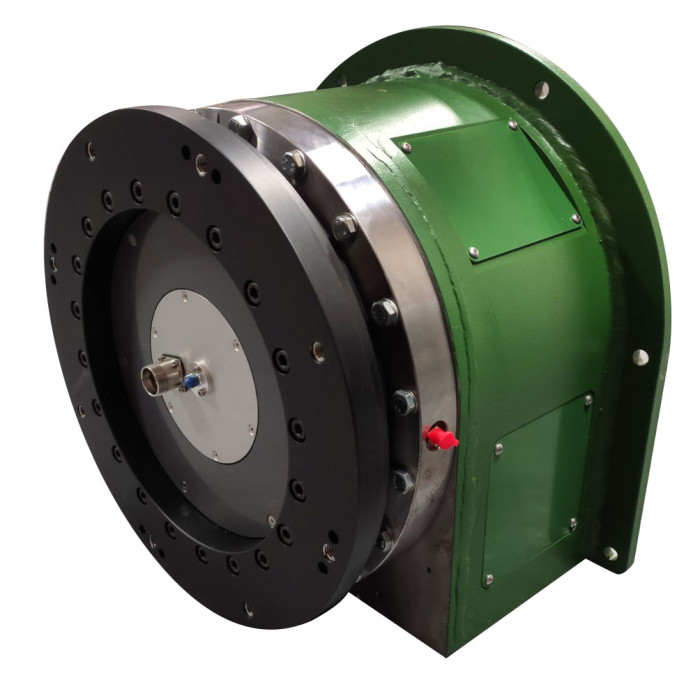

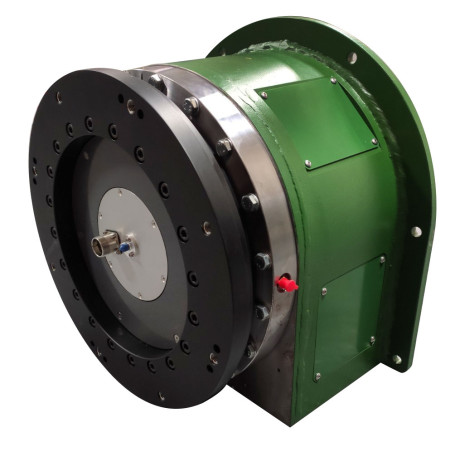

Les positionneurs de roulis d’Asysol permettent la rotation autour de l’axe longitudinal du dispositif sous test, offrant un contrôle précis de l’orientation polaire. Ces équipements sont essentiels pour les mesures en 3D, l’analyse complète de diagrammes de rayonnement, et la caractérisation des antennes complexes ou multifaisceaux. Ils s’intègrent parfaitement dans les configurations de test multiaxes.

Avantages :

• Rotation axiale contrôlée et fluide, adaptée aux mesures polaires
• Haute résolution de positionnement avec encodeur intégré
• Montage compatible avec positionneurs azimut/élévation
• Construction rigide avec faible jeu mécanique
• Facilement intégrable aux systèmes CATR, chambres anéchoïques et bancs automatisés

Caractéristiques principales :

• Type de mouvement : rotation autour de l’axe longitudinal (roll)
• Amplitude : ±180° ou rotation continue (selon modèle)
• Résolution : jusqu’à 0.01°
• Charge utile : jusqu’à 20 kg
• Interface : via contrôleurs Asysol 300 ou 600 (USB/Ethernet)
• Matériaux : aluminium usiné, roulements de précision

Applications :

• Analyse du diagramme 3D d’antennes directive
• Tests de systèmes radar ou MIMO en rotation polaire
• Validation de modules RF embarqués (drones, satellites)
• Complément de bancs azimut/élévation pour caractérisation complète

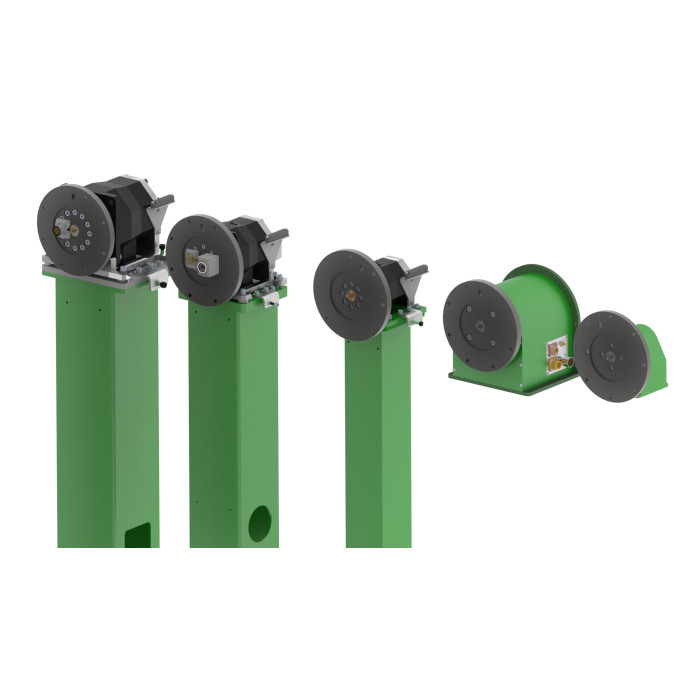

Spécifications et modèles disponibles :
