Description

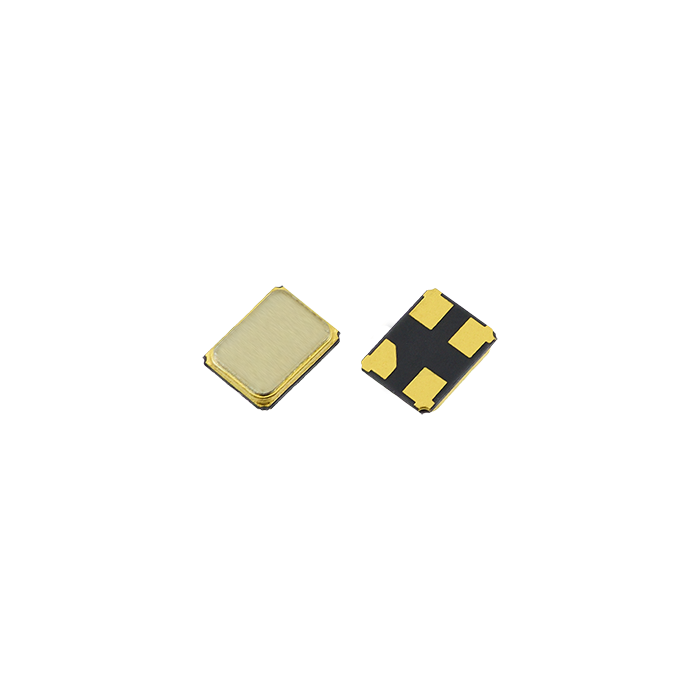

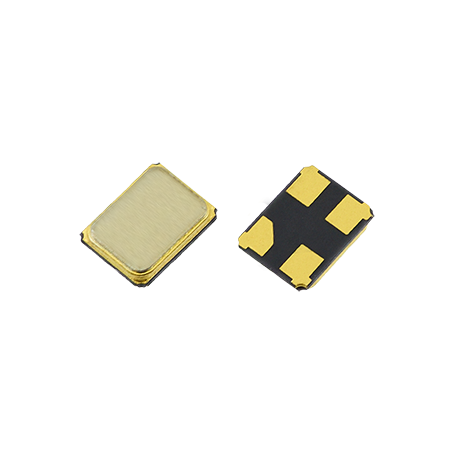

Le fabricant Golledge propose une gamme de quartz SMD ultra-miniatures de dimensions 1,6 × 1,2 mm, spécialement conçus pour les applications NFC, Bluetooth, smartcard, wearables et automobiles. Les modèles GSX-213 (24–60 MHz), GSX-211 (24–54 MHz) et GRX-210 (26–40 MHz, AEC-Q200) sont intégrés dans des boîtiers céramique 4 pads avec couvercle métallique scellé (seam-sealed) offrant une excellente stabilité et un vieillissement maîtrisé.
Avantages :
- Empreinte minimale : boîtiers 1,6 × 1,2 mm pour un gain d’espace maximal
- Scellage hermétique et couvercle métallique mettable à la masse pour réduction des EMI
- Tolérances serrées en fréquence et stabilité en température
- Automotive-grade : GRX-210 qualifié AEC-Q200, options jusqu’à −40 à +125 °C
- Vieillissement faible : jusqu’à ±1 ppm la 1ʳᵉ année (GSX-213)
Caractéristiques principales :
- Fréquences : GSX-213 24,0 – 60,0 MHz ; GSX-211 24,0 – 54,0 MHz ; GRX-210 26,0 – 40,0 MHz
- Dimensions : GSX-213 1,65 × 1,25 × 0,40 mm ; GSX-211 / GRX-210 1,6 × 1,2 × 0,45 mm
- ESR max : GSX-213 200 Ω@26 MHz / 100 Ω@38,4–40 MHz ; GSX-211 100 Ω@24–37,39 MHz / 80 Ω@37,4–54 MHz ; GRX-210 100 Ω@26–29,99 MHz / 80 Ω@30–40 MHz
- Vieillissement (1ʳᵉ année) : GSX-213 ±1 ppm ; GSX-211 ±2 ppm ; GRX-210 ±3 ppm
- Plages de température : jusqu’à −40 à +85 °C (GSX-211/213) et −40 à +125 °C (GRX-210)
- Options de charge : charges 5–10 pF typ. et série ; mode fondamental
- Conformité : RoHS, REACH, halogen-free, MSL 1
Applications typiques :
- NFC, smartcard, Bluetooth, wearables, communications sans-fil et mobiles
- Télématiques automobile, systèmes connectés, RKE, audio (DAB/Bluetooth), caméras embarquées
Spécifications et modèles disponibles :
| Modèle | Dimensions (mm) | Plage de fréquence | ESR max | Vieillissement (1ʳᵉ année) | Température de fonctionnement | Qualification | Points notables |
|---|
| GSX-213 |
1,65 × 1,25 × 0,40 |
24,0 – 60,0 MHz |
200 Ω@26 MHz ; 100 Ω@38,4–40 MHz |
±1 ppm |
−40 à +85 °C |
— |
Package le plus compact, idéal NFC/BT |
| GSX-211 |
1,6 × 1,2 × 0,45 |
24,0 – 54,0 MHz |
100 Ω@24–37,39 MHz ; 80 Ω@37,4–54 MHz |
±2 ppm |
−40 à +85 °C |
— |
ESR plus bas à certaines fréquences |
| GRX-210 |
1,6 × 1,2 × 0,45 |
26,0 – 40,0 MHz |
100 Ω@26–29,99 MHz ; 80 Ω@30–40 MHz |
±3 ppm |
−40 à +125 °C |
AEC-Q200 |
Spécifique automobile, coût optimisé grands volumes |
