Description

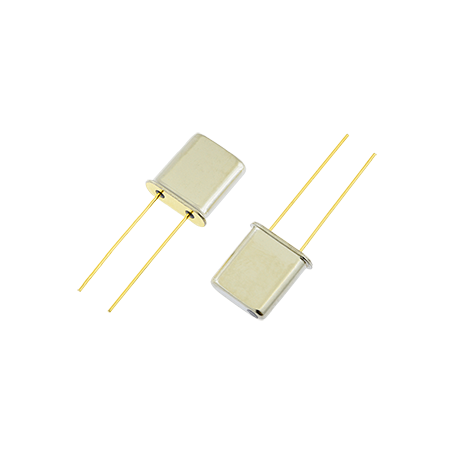

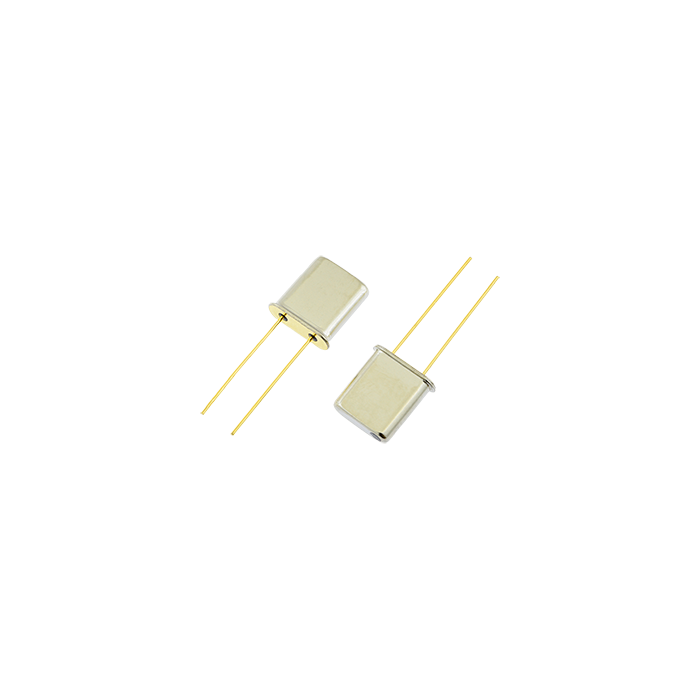

La série UM de cristaux Golledge propose des modèles compacts à hautes performances, adaptés aux environnements où l’espace est limité ou où un profil bas est requis. Disponible sous plusieurs formats (leaded, boîtier classique ou avec pattes formées), cette série offre une grande flexibilité pour des applications industrielles, télécoms et embarquées exigeantes.
Avantages :
- Plage de fréquence très large : jusqu’à 300 MHz¹
- Configuration flexible : tolérances, stabilité, environnement de fonctionnement, capacité de charge et mode d’oscillation configurables¹
- Versions à bas profil (notamment UM-1J, UM-5J) pour une meilleure adaptabilité aux conceptions compactes¹
- Express manufacturing service pour des livraisons rapides (UM-5)¹
Caractéristiques principales :
- Fréquences disponibles : 1,0 à 300 MHz (UM-1, UM-1J, UM-5)¹
- Mode fondamental jusqu’à 55 MHz (UM-1, UM-5)¹
- Profil boîtier :
- UM-1 Leaded : ~8,0 mm de hauteur
- UM-1J Formed Leads SM : profil bas (~2,6 mm)¹
- UM-5 Leaded : ~6,0 mm de hauteur
- UM-5J Formed Leads SM : profil bas (~2,6 mm)¹
- Options configurables : tolérance de calibration (±5 ppm à ±30 ppm), stabilité en température, plage de température jusqu’à – 40 à + 85 °C, circuits (capacités ou série), modes (fondamental / 3e, 5e, 7e harmonique)¹
Applications typiques :
- Équipements de télécommunication à haute fréquence
- Circuits RF et micro-ondes
- Électronique industrielle et instrumentation
- Systèmes embarqués exigeant compacité et performance
Spécifications et modèles disponibles :
| Modèle | Boîtier / Profil | Hauteur | Fréquence | Mode fondamental (jusqu’à) | Particularités |
|---|
| UM-1 |
Leaded |
~8,0 mm |
1,0 – 300 MHz |
55 MHz |
Très large plage, haut profil |
| UM-1J |
SM, pattes formées |
~2,6 mm |
1,0 – 300 MHz |
55 MHz |
Profil ultra-bas pour circuits compacts |
| UM-5 |
Leaded |
~6,0 mm |
1,0 – 300 MHz |
55 MHz |
Profil intermédiaire, service express |
| UM-5J |
SM, pattes formées |
~2,6 mm |
10,0 – 300 MHz |
55 MHz |
Profil ultra-bas, très haute fréquence |
