Description
La gamme d’oscillateurs quartz Golledge couvre des besoins allant du 32,768 kHz basse consommation jusqu’aux hautes fréquences 250 MHz, avec des sorties CMOS, LVDS et LV-PECL. Proposés en boîtiers SMD compacts (3225, 5032, 7050…), ces oscillateurs combinent stabilités serrées, faible bruit de phase / faible jitter et, selon familles, des plages de température étendues (jusqu’à +210 °C pour environnements extrêmes).
Avantages :
- Couverture étendue : de 10 kHz à 250 MHz (et versions 32,768 kHz RTC).
- Faible jitter / faible phase noise pour les horloges haut débit (PCIe, SerDes, comms) et la mesure.
- Multi-logiques de sortie : CMOS simple-ended, LVDS et LV-PECL différentiels.
- Ultra-miniature & basse conso (alimentation dès 0,9 V selon séries).
- Température étendue : options −55…+125 °C et jusqu’à +210 °C pour applications sévères.
- Stabilité serrée : options « tight stability » pour timing exigeant.
Caractéristiques principales :
- Plage de fréquences globale : ~10 kHz à 250 MHz (suivant familles) ; 32,768 kHz dédiés RTC.
- Alimentation : de 0,9 V à 5 V selon modèles (1,8 / 2,5 / 2,8 / 3,3 / 5,0 V).

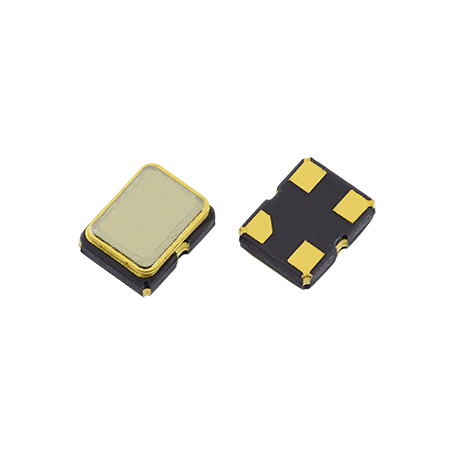

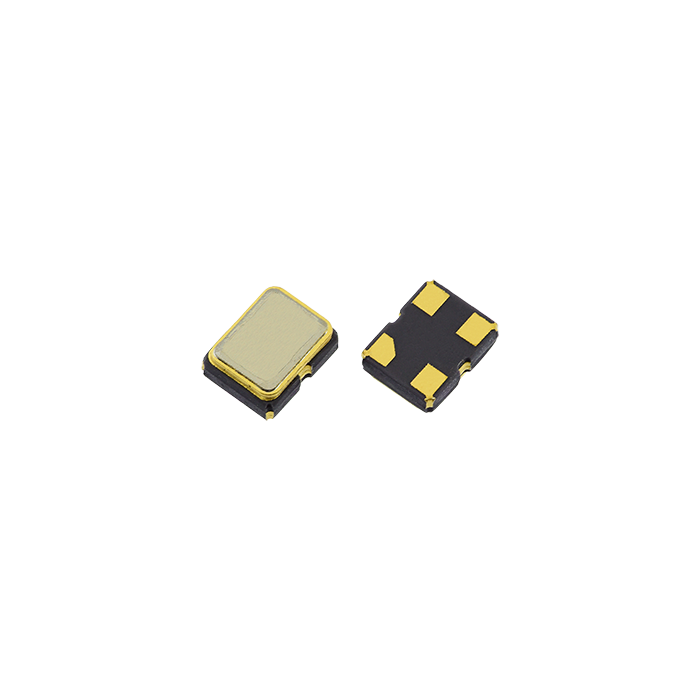

- Boîtiers : SMD céramique 3225, 5032, 7050… couvercle métal.
- Performances : jitter ultra-faible (profils dédiés), excellente tenue aux chocs/vibrations sur séries robustes.
- Options : designs « multiplier-free » pour meilleur phase noise, versions custom sur demande.
Applications typiques :
- Réseaux & télécom : horloges de référence, cartes de commutation, synchronisation.
- Informatique & FPGA/SoC : PCIe/SerDes, DDR, processeurs.
- Instrumentation : générateurs/convertisseurs, mesure faible jitter.
- Industriel & sévère : contrôle-commande, oil & gas, températures extrêmes.
- RTC/embarqués : 32,768 kHz pour référence temps très basse consommation.
Spécifications et modèles disponibles :
| Référence | Sortie | VDD | Plage fréquence | Boîtier (mm) | Hauteur (mm) | Points clés |
|---|
| GXO-U119G |
CMOS |
1.8 V |
1.8–133 MHz |
3.2 × 2.5 |
~1.1 |
Tristate, 15 pF drive, démarrage rapide |
| GXO-U119J |
CMOS |
2.5 V |
1.8–170 MHz |
3.2 × 2.5 |
~1.1 |
Stabilité serrée, 6 ns typ. rise/fall |
| GXO-U119L |
CMOS |
3.3 V |
1.8–170 MHz |
3.2 × 2.5 |
~1.1 |
Tristate, options auto/indus |
| GXO-3301D |
CMOS |
0.9 V |
0.75–50 MHz |
3.2 × 2.5 |
~1.0 |
Ultra-basse tension, faible conso |
| GXO-3301E |
CMOS |
1.2 V |
0.75–50 MHz |
3.2 × 2.5 |
~1.0 |
Démarrage rapide, stabilité serrée |
| GXO-3301F |
CMOS |
1.5 V |
0.75–50 MHz |
3.2 × 2.5 |
~1.0 |
Faible conso, tristate |
| GXO-3301G |
CMOS |
1.8 V |
0.625–50 MHz |
3.2 × 2.5 |
~1.0 |
Low power, 10 ms max startup |
| GXO-3301L |
CMOS |
2.5–3.3 V |
0.625–75 MHz |
3.2 × 2.5 |
~1.0 |
Faible conso, options stabilité |
| GXO-3300G |
CMOS |
1.8 V |
10–160 MHz |
3.2 × 2.5 |
~1.1 |
High-precision, fondamental (pas de multiplicateur) |
| GXO-3300J |
CMOS |
2.5 V |
10–160 MHz |
3.2 × 2.5 |
~1.1 |
Stabilité serrée, options −40…+125 °C |
| GXO-3300L |
CMOS |
3.3 V |
10–160 MHz |
3.2 × 2.5 |
~1.1 |
Tristate, haute tenue env. |
| GXO-3304E |
CMOS |
1.2 V |
16–160 MHz |
3.2 × 2.5 |
~1.2 |
Coût optimisé, indus |
| GXO-3304F |
CMOS |
1.5 V |
16–160 MHz |
3.2 × 2.5 |
~1.2 |
Footprint standard, volumes élevés |
| GXO-3304G |
CMOS |
1.8 V |
1–160 MHz |
3.2 × 2.5 |
~1.2 |
Large bande, indus |
| GXO-3304L |
CMOS |
3.3 V |
1–160 MHz |
3.2 × 2.5 |
~1.2 |
Stabilité à la carte |
| GXO-3306G |
CMOS |
1.8 V |
20–50 MHz |
3.2 × 2.5 |
~1.1 |
Jitter ~0,04 ps, PN plancher très bas |
| GXO-3306J |
CMOS |
2.5 V |
20–50 MHz |
3.2 × 2.5 |
~1.1 |
Faible PN, tristate |
| GXO-3306L |
CMOS |
3.3 V |
20–50 MHz |
3.2 × 2.5 |
~1.1 |
Jitter ultra-faible, indus |
| GXO-E31J |
LV-PECL |
2.5 V |
40–250 MHz |
3.2 × 2.5 |
~1.1 |
Design « multiplier-free », faible jitter |
| GXO-E31L |
LV-PECL |
3.3 V |
40–250 MHz |
3.2 × 2.5 |
~1.1 |
Haut débit, faible PN |
| GXO-L31J |
LVDS |
2.5 V |
40–250 MHz* |
3.2 × 2.5 |
~1.1 |
Différentiel, 0.3 ps typ. jitter |
| GXO-L31L |
LVDS |
3.3 V |
40–250 MHz* |
3.2 × 2.5 |
~1.1 |
Overtone/mesa aux hautes fréquences |
| GAO-3301 |
CMOS |
1.8–3.3 V |
32,768 kHz |
3.2 × 2.5 |
~1.1 |
Très faible conso, bonne stabilité T° |
| GXO-3332J |
CMOS |
2.5 V |
— |
3.2 × 2.5 |
~1.1 |
6-pads, statut obsolète (pour remplacements) |
