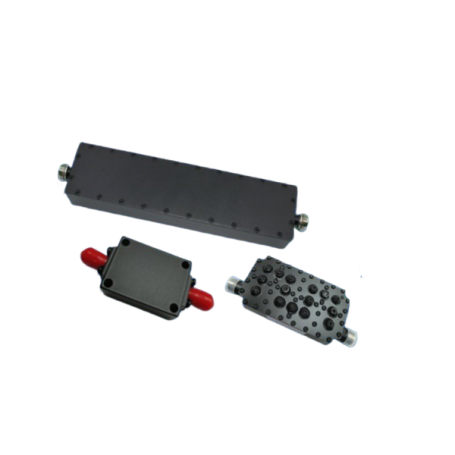

Nouveau Filtre coupe-bande à cavités – ≥ 60 dB d’atténuation (jusqu'à 20 W) : série STR-xxxxMxxA Agrandir l'image

Filtre coupe-bande à cavités – ≥ 60 dB d’atténuation (jusqu'à 20 W) : série STR-xxxxMxxA | Temwell Corporation

La série STR-xxxxMxxA est une gamme de filtres coupe-bande à cavités (Cavity BSF) conçus pour supprimer de façon sélective une bande d’interférences tout en conservant deux plages passantes (DC → bande basse et bande haute → fréquence max).

Plus de détails

Description

La série STR-xxxxMxxA regroupe des filtres coupe-bande à cavités (Cavity BSF) destinés à supprimer sélectivement une bande d’interférence tout en préservant deux fenêtres passantes (DC → bande basse et bande haute → fréquence max). Les modèles couvrent des fréquences centrales d’environ 700 MHz à 34,5 GHz, avec IL ≤ 2 à 3 dB selon la référence, VSWR ≤ 2,0, et un rejet typique jusqu’à ≥ 60 dB (une variante en ≥ 40 dB). Connexions RF disponibles en 2,92 mm (K), 2,4 mm (Q) et 1,85 mm (V). Puissance admissible 20 W CW.

Avantages :

  • Atténuation sélective élevée : jusqu’à ≥ 60 dB dans la bande d’exclusion.
  • Fenêtres passantes larges de part et d’autre de la notch pour une co-exploitation multi-bandes.
  • Intégration facilitée : boîtiers coaxiaux K/Q/V, 50 Ω, 20 W.
  • Performances maîtrisées : IL faible et VSWR ≤ 2,0.

Caractéristiques principales :

  • Technologie : filtre coupe-bande à cavités (Cavity BSF).
  • Fréquence centrale : env. 0,7 à 34,5 GHz selon modèle.
  • Atténuation notch : ≥ 60 dB (une référence ≥ 40 dB).
  • Perte d’insertion (IL) : typ. ≤ 2–3 dB.
  • VSWR : typ. ≤ 2,0.
  • Puissance : 20 W CW.
  • Connecteurs : 2,92 mm (K), 2,4 mm (Q), 1,85 mm (V).

Applications typiques :

  • Télécom & stations de base : coexistence multi-bandes, réduction d’interférences adjacentes.
  • SatCom & RADAR : protection de canaux critiques, amélioration du SNR.
  • Bancs de test RF : nettoyage du spectre, validations RF/CEM.
  • Environnements RF denses : communications minières, aéronautiques, systèmes multi-fréquences.

Pourquoi choisir ce produit :

  • Notch profonde et contrôlée : références avec ≥ 60 dB d’atténuation (et une option ≥ 40 dB) pour dimensionner précisément la suppression.
  • Large couverture de fréquences centrales : de 0,7 GHz à 34,5 GHz pour positionner la notch au plus près de l’interférence visée.
  • Passbands préservés : deux fenêtres DC/low et high autour de la notch avec IL ≤ 2–3 dB.
  • Adaptation système : VSWR ≤ 2,0 pour limiter les réflexions et simplifier l’intégration.
  • Connectique hautes fréquences : choix K / Q / V selon la bande et le parc de câbles/instruments.
  • Robustesse : 20 W CW pour les chaînes RF exigeantes et les essais prolongés.

Spécifications et modèles disponibles :

ReferenceFilter TypeCenter Frequency (MHz)Passband (GHz)IL (dB)VSWRAttenuation Value (dB)Power (W)Connect Method
STR-700-820M08A Cavity BSF 760 DC ~ 630MHz & 902 ~ 2800 MHz ≤ 2.0 ≤ 2.0 ≥60dB @700 ~ 820 MHz 20W 2.92mm(K)-Female
STR-820-950M08A Cavity BSF 885 DC ~ 738MHz & 1042 ~ 3500 MHz ≤ 2.0 ≤ 2.0 ≥60dB @820 ~ 950 MHz 20W 1.85mm(V)-Female
STR-950-1100M08A Cavity BSF 1025 DC ~ 855MHz & 1210 ~ 4000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @950 ~ 1100 MHz 20W 1.85mm(V)-Female
STR-1100-1280M08A Cavity BSF 1190 DC ~ 990MHz & 1408 ~ 4500 MHz ≤ 2.0 ≤ 2.0 ≥60dB @1100 ~ 1280 MHz 20W 2.4mm(Q)-Female
STR-1280-1380M08A Cavity BSF 1330 DC ~ 1152MHz & 1518 ~ 5000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @1280 ~ 1380 MHz 20W 2.4mm(Q)-Female
STR-1380-1600M08A Cavity BSF 1490 DC ~ 1242MHz & 1760 ~ 6000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @1380 ~ 1600 MHz 20W 1.85mm(V)-Female
STR-1600-1900M08A Cavity BSF 1750 DC ~ 1440MHz & 2090 ~ 6500 MHz ≤ 2.0 ≤ 2.0 ≥60dB @1600 ~ 1900 MHz 20W 2.92mm(K)-Female
STR-1900-2200M08A Cavity BSF 2050 DC ~ 1710MHz & 2400 ~ 7000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @1380 ~ 1600 MHz 20W 1.85mm(V)-Female
STR-2200-2700M10A Cavity BSF 2450 DC ~ 1980MHz & 2970 ~ 8000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @2200 ~ 2700 MHz 20W 2.4mm(Q)-Female
STR-2700-3200M10A Cavity BSF 2950 DC ~ 2430MHz & 3520 ~ 8000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @2700 ~ 3200 MHz 20W 2.4mm(Q)-Female
STR-2800-3200M05A Cavity BSF 3000 DC ~ 2400MHz & 3600 ~ 18000 MHz ≤ 1.0 ≤ 2.0 ≥40dB @2800 ~ 3200 MHz 20W 2.4mm(Q)-Female
STR-3200-3800M08A Cavity BSF 3500 DC ~ 2880MHz & 4180 ~ 10000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @3200 ~ 3800 MHz 20W 2.92mm(K)-Female
STR-3800-4500M10A Cavity BSF 4150 DC ~ 3420MHz & 4950 ~ 12000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @3800 ~ 4500 MHz 20W 2.4mm(Q)-Female
STR-4500-5200M10A Cavity BSF 4850 DC ~ 4050MHz & 5720 ~ 14000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @4500 ~ 5200 MHz 20W 2.4mm(Q)-Female
STR-5200-6000M12A Cavity BSF 5600 DC ~ 4680MHz & 6600 ~ 18000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @5200 ~ 6000 MHz 20W 2.4mm(Q)-Female
STR-6000-7000M12A Cavity BSF 6500 DC ~ 5400MHz & 7700 ~ 18000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @6000 ~ 7000 MHz 20W 2.92mm(K)-Female
STR-7000-8000M12A Cavity BSF 7500 DC ~ 6300MHz & 8800 ~ 20000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @7000 ~ 8000 MHz 20W 2.92mm(K)-Female
STR-8000-9000M12A Cavity BSF 8500 DC ~ 7200MHz & 9900 ~ 22000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @8000 ~ 9000 MHz 20W 2.92mm(K)-Female
STR-9000-10000M12A Cavity BSF 9500 DC ~ 8100MHz & 11000 ~ 24000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @9000 ~ 10000 MHz 20W 2.92mm(K)-Female
STR-10000-11500M12A Cavity BSF 10750 DC ~ 9000MHz & 12650 ~ 26000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @10000 ~ 11500 MHz 20W 2.92mm(K)-Female
STR-11500-13000M12A Cavity BSF 12250 DC ~ 10350MHz & 14300 ~ 28000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @11500 ~ 13000 MHz 20W 2.92mm(K)-Female
STR-13000-14500M10A Cavity BSF 13750 DC ~ 11700MHz & 15950 ~ 30000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @13000 ~ 14500 MHz 20W 2.92mm(K)-Female
STR-14500-16000M10A Cavity BSF 15250 DC ~ 13050MHz & 17600 ~ 32000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @14500 ~ 16000 MHz 20W 2.92mm(K)-Female
STR-16000-18000M10A Cavity BSF 17000 DC ~ 14400MHz & 19800 ~ 34000 MHz ≤ 2.0 ≤ 2.0 ≥60dB @16000 ~ 18000 MHz 20W 2.92mm(K)-Female
STR-18000-20000M10A Cavity BSF 19000 DC ~ 16200MHz & 22000 ~ 36000 MHz ≤ 3.0 ≤ 2.0 ≥60dB @18000 ~ 20000 MHz 20W 2.92mm(K)-Female
STR-20000-22000M10A Cavity BSF 21000 DC ~ 18000MHz & 24200 ~ 38000 MHz ≤ 3.0 ≤ 2.0 ≥60dB @20000 ~ 22000 MHz 20W 2.92mm(K)-Female
STR-22000-24000M10A Cavity BSF 23000 DC ~ 19800MHz & 26400 ~ 40000 MHz ≤ 3.0 ≤ 2.0 ≥60dB @22000 ~ 24000 MHz 20W 2.92mm(K)-Female
STR-27000-30000M10A Cavity BSF 28500 DC ~ 24300MHz & 33000 ~ 40000 MHz ≤ 3.0 ≤ 2.0 ≥60dB @27000 ~ 30000 MHz 20W 2.92mm(K)-Female
STR-30000-33000M10A Cavity BSF 31500 DC ~ 27000MHz & 36300 ~ 40000 MHz ≤ 3.0 ≤ 2.0 ≥60dB @30000 ~ 33000 MHz 20W 2.92mm(K)-Female
STR-33000-36000M10A Cavity BSF 34500 DC ~ 29700MHz & 39600 ~ 40000 MHz ≤ 3.0 ≤ 2.0 ≥60dB @33000 ~ 36000 MHz 20W 2.4mm(Q)-Female
