Description

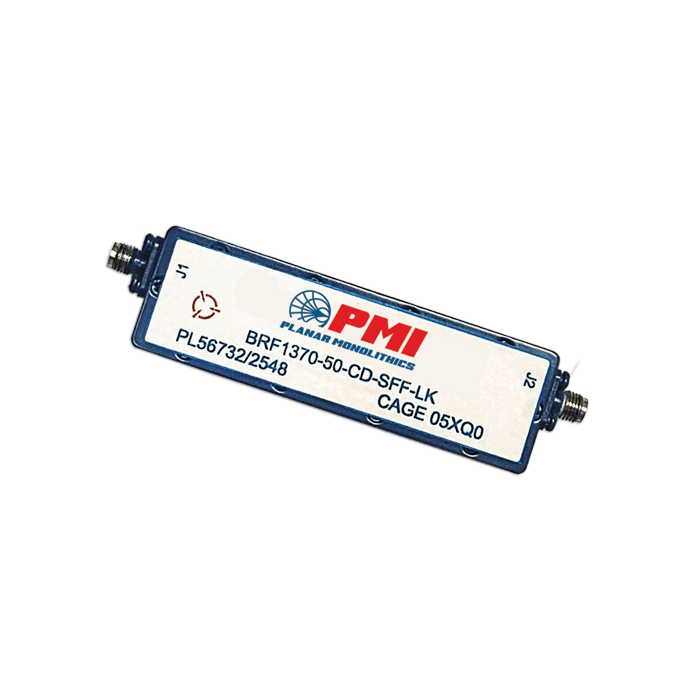

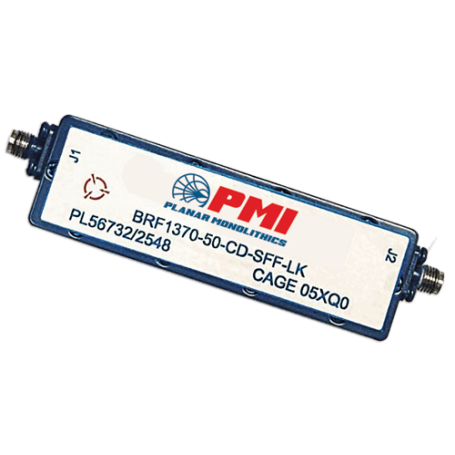

Le BRF1370-50-CD-SFF-LK de Quantic PMI est un filtre coupe-bande centré à 1370 MHz. Il présente une bande de réjection de 60 MHz et une profondeur de réjection de 50 dB.
Ce modèle est conçu pour une puissance radiofréquence maximale de 10 W. Il est équipé de connecteurs SMA femelle et dispose d’un boîtier de 3,25 x 0,77 x 1,00 pouces.
Avantages
- Fréquence centrale de 1370 MHz pour un filtrage ciblé.
- Profondeur de réjection de 50 dB sur la bande coupe-bande.
- Bande de réjection de 60 MHz pour supprimer une plage de fréquences définie.
- Faible perte d’insertion en bande passante avec une valeur maximale de 1,5 dB.
- Puissance radiofréquence admissible de 10 W maximum.
- Connecteurs SMA femelle pour une intégration dans des ensembles radiofréquences connectorisés.
Caractéristiques principales
- Référence : BRF1370-50-CD-SFF-LK
- Fonction : filtre coupe-bande
- Fréquence centrale : 1370 MHz
- Bande de réjection : 60 MHz
- Profondeur de réjection : 50 dB
- Perte d’insertion en bande passante : 1,5 dB maximum
- Perte d’insertion à 2700 MHz : 3 dB maximum
- ROS en bande passante : 1,6:1 maximum
- Bande passante basse : DC à 1200 MHz
- Bande passante haute : 1450 MHz à 2700 MHz
- Puissance radiofréquence maximale : 10 W
- Connecteurs : SMA femelle
- Finition : peinture bleue
- Dimensions : 3,25 x 0,77 x 1,00 pouces
- Température de fonctionnement : -10 °C à +65 °C
- Température de stockage : -65 °C à +125 °C
- Humidité : MIL-STD-202, méthode 103B, condition B
- Choc : MIL-STD-202, méthode 213B, condition B
- Vibration : MIL-STD-202, méthode 204D, condition B
- Altitude : MIL-STD-202, méthode 105C, condition B
- Cycle de température : MIL-STD-202, méthode 107, condition A
Applications typiques
- Filtrage radiofréquence autour de 1370 MHz.
- Suppression d’une bande de fréquence définie avec une réjection de 50 dB.
- Chaînes radiofréquences connectorisées nécessitant des connecteurs SMA femelle.
- Intégration dans des sous-ensembles RF avec une puissance admissible jusqu’à 10 W.
Pourquoi choisir le filtre coupe-bande BRF1370-50-CD-SFF-LK
Le BRF1370-50-CD-SFF-LK permet de rejeter une bande centrée à 1370 MHz avec une profondeur de réjection de 50 dB et une bande de réjection de 60 MHz. Il conserve des bandes passantes de DC à 1200 MHz et de 1450 MHz à 2700 MHz, avec une perte d’insertion en bande passante de 1,5 dB maximum.
Son boîtier compact, ses connecteurs SMA femelle, sa finition peinte bleue et sa puissance radiofréquence admissible de 10 W maximum en font une solution adaptée aux intégrations radiofréquences nécessitant un filtre coupe-bande documenté.
