Description
Le Hioki PW4001 est un analyseur de puissance compact à 4 canaux conçu pour les mesures de précision dans les applications d’électrification, de mobilité électrique et de conversion d’énergie. Il combine une précision exceptionnelle de ±0,03 % (lecture) ±0,01 % (plage), une bande passante de 600 kHz et une fréquence d’échantillonnage de 2,5 MHz/16 bits, offrant des analyses rapides et fiables, du laboratoire jusqu’aux essais terrain.

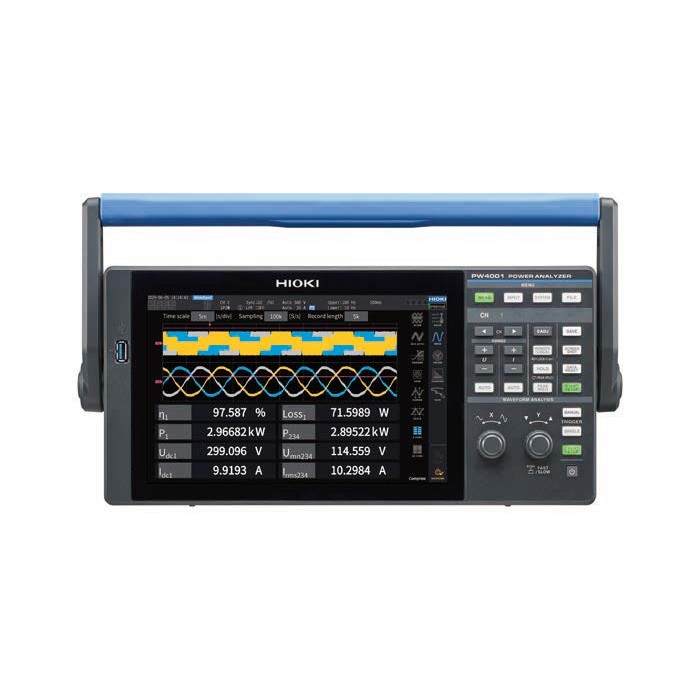

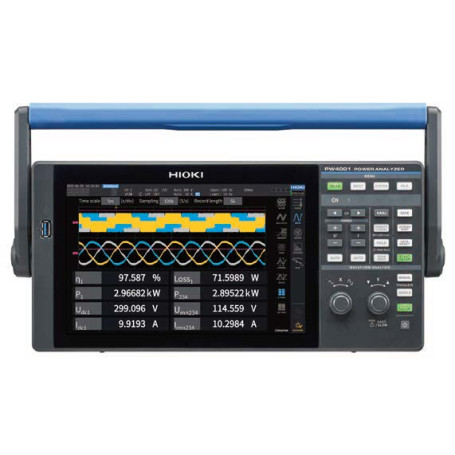

Pesant seulement 4,6 kg et doté d’un large écran tactile couleur de 10,1 ", le PW4001 permet la visualisation intuitive des mesures, des harmoniques et des rendements énergétiques. Sa conception robuste et sa plage de température de fonctionnement de -20 °C à +50 °C en font un instrument parfaitement adapté aux environnements exigeants, notamment les essais de batteries et de véhicules électriques.
Avantages :
- Précision métrologique : ±0,03 % sur DC et 50/60 Hz, conforme aux exigences WLTP et SAE J1634.
- Grande polyvalence : 4 canaux de tension et 4 canaux de courant pour des configurations monophasées, triphasées et multi-moteurs.
- Intégration CAN/CAN FD : acquisition et émission directes des données via CAN ou OBD-II / OBD on UDS.
- Mémoire interne 15 Go : enregistrement simultané des données, formes d’onde et captures d’écran.
- Compatibilité logicielle : interfaces LabVIEW™, MATLAB™ et logiciel Hioki GENNECT One (gratuit).
- Mesures harmoniques jusqu’au 500ᵉ ordre avec synchronisation large bande (0,1 Hz – 600 kHz).
- Design compact et léger pour une utilisation portable sur banc d’essai ou en véhicule.
Caractéristiques principales :
- Nombre de canaux : 4 tensions + 4 courants
- Bande de mesure : DC à 600 kHz
- Tension d’entrée max : 1500 V DC / 1000 V AC CAT III
- Courant : jusqu’à 8000 A (référence capteurs Hioki CT)
- Taux de mise à jour des données : 1 ms à 200 ms
- Écran : TFT 10,1 " WXGA tactile (1280 × 800 px)
- Stockage : USB 3.0 et mémoire interne 15 Go

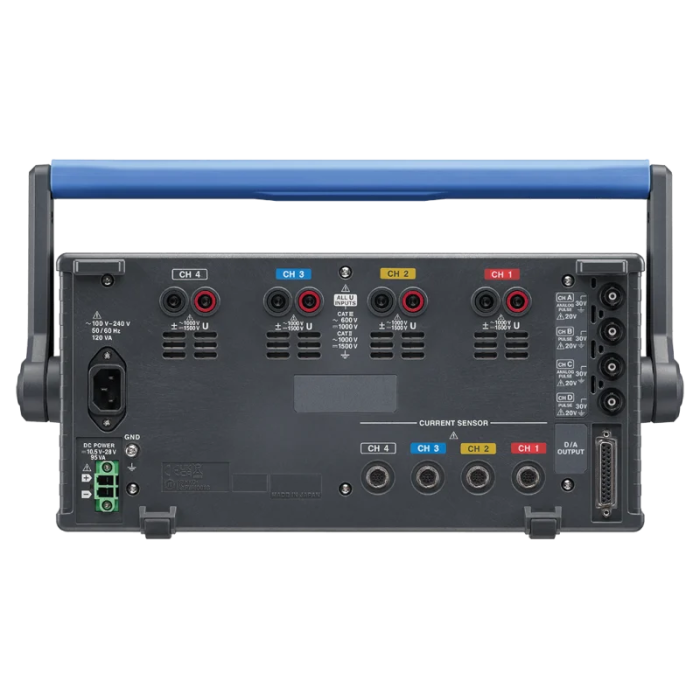

- Interfaces : LAN Gigabit, USB, CAN/CAN FD, synchronisation BNC, entrée/sortie D/A (optionnelle)
- Dimensions / Poids : 361 × 176 × 135 mm / 4,6 kg
- Température de fonctionnement : -20 °C à +50 °C
Applications typiques :
- Essais de batteries et de véhicules électriques : autonomie (WLTP), rendement et énergie consommée (Wh/km).
- Analyse de rendement des convertisseurs DC-DC et AC-DC, onduleurs et chargeurs embarqués.
- Évaluation de la puissance transitoire et du couple moteur sur banc d’essai.
- Mesure de rendement des systèmes de stockage d’énergie (ESS).
- Tests de conditionneurs de puissance et convertisseurs haute tension.
Pourquoi choisir le Hioki PW4001 :
- Alliance précision / compacité : des performances de laboratoire dans un format portable.
- Idéal pour la transition énergétique : répond aux besoins des secteurs VE, renouvelables et électronique de puissance.
- Compatibilité capteurs Hioki : prise en charge de toute la gamme CT6000-6800 et PW9100A pour mesures jusqu’à 8000 A.
- Fiabilité et robustesse certifiées : 3 ans de garantie, qualité japonaise Hioki E.E. Corporation.
