Description
Les convertisseurs fibre optique PONTIS EMC – série foConverters sont conçus pour la transmission de signaux électriques dans les environnements d’essais CEM (Compatibilité ÉlectroMagnétique) où les champs électromagnétiques intenses risquent d’altérer la qualité ou la fiabilité des mesures. Ces interfaces permettent de convertir des signaux électriques en signaux optiques (et inversement), garantissant ainsi une isolation galvanique complète et une immunité RF jusqu’à 200 V/m. Leur conception blindée et filtrée assure un niveau d’émission extrêmement faible, conforme à la norme CISPR25 Classe 5.
Avantages :
- Isolation galvanique totale entre les instruments de test et les équipements mesurés.
- Immunité CEM renforcée : jusqu’à 200 V/m entre 200 MHz et 18 GHz selon ISO 11452-2 / -5.
- Transmission sans interférences via fibre optique – idéale pour chambres anéchoïques et tests RF.
- Faibles émissions conformes à la norme CISPR25 Classe 5 (150 kHz – 4 GHz).
- Autonomie batterie jusqu’à 30 heures avec possibilité d’alimentation continue 12 V / 2 A.
- Boîtier blindé et robuste : conception professionnelle pour environnements de test sévères.
Caractéristiques principales :
| Paramètre | Spécification |
|---|
| Immunité RF |
200 V/m (200 MHz – 18 GHz), ISO11452-2 / ISO11452-5 |
| Émissions |
Conforme CISPR25 Classe 5 (150 kHz – 4 GHz) |
| Isolation galvanique |
Aucune connexion électrique entre les instruments |
| Alimentation |
Batterie rechargeable (jusqu’à 30 h) ou alimentation externe 12 V / 2 A |
| Construction |
Boîtier blindé, filtrage interne, connecteurs ST ou FSMA |
| Portée |
Dépend de la technologie et du cas d’usage |
Versions disponibles :
| Modèle | Interface | Caractéristiques spécifiques |
|---|

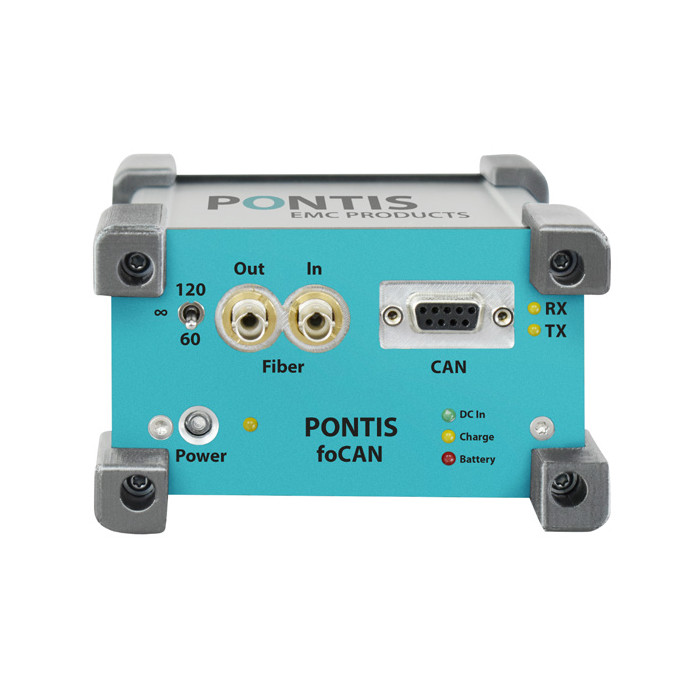

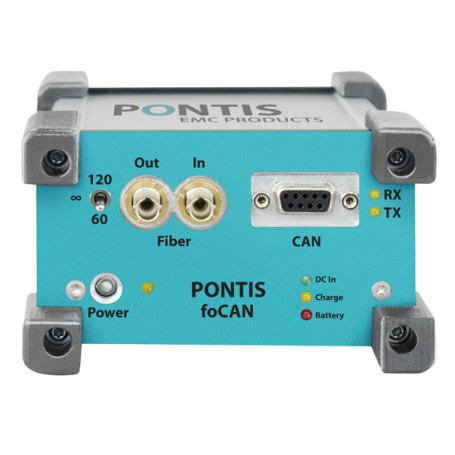

| foCAN |
Bus CAN ISO11898-2/-3 |
Vitesses 20 kbit/s à 1 Mbit/s, terminaison 500 Ω à 5 kΩ, mode LS / HS |
| foLIN |
Bus LIN |
1 à 20 kbit/s, terminaison commutable |
| foCarCharger |
Interface de charge pour véhicules électriques |
Compatible AC/DC – normes EU, US, CN, JP |
| foEthernet |
10/100/1000Base-T |
Version 4 ports disponible, détection automatique |
| foBroadR-Reach |
100/1000Base-T1 |
Basé sur Marvell 88Q2112, conversion vers 100/1000Base-TX |
| foUSB 3.0 |
USB |
Compatible versions 2.0 et 1.0 |
| foHDMI |
HDMI |
Full HD 1080p, 10,2 Gbit/s, format unidirectionnel |
| foRS232 / RS485 |
Série RS232 / RS485 / RS422 |
Jusqu’à 10 Mbit/s, 116 kBaud pour RS232 |
| foAnalog-LS |
Signal analogique |
±1 V / ±5 V / ±50 V jusqu’à 1 MHz |
| foLVDS |
LVDS |
8 canaux en entrée, 8 en sortie |
Applications typiques :
- Transmission de signaux dans les chambres CEM et sites d’essais RF.
- Essais automobiles (CAN, LIN, BroadR-Reach, Ethernet embarqué).
- Conversion de signaux audio, vidéo ou numériques en environnement perturbé.
- Mesures sensibles nécessitant une isolation galvanique parfaite.
- Applications e-mobility et tests de bornes de charge.
Pourquoi choisir la gamme PONTIS foConverters :
- Performance CEM éprouvée jusqu’à 200 V/m et conformité CISPR25 Classe 5.
- Large compatibilité avec les protocoles automobiles et industriels.
- Design robuste, alimentations blindées et autonomie prolongée.
- Solutions modulaires et adaptables à chaque configuration de test.
- Distribution exclusive en France par ES France, expert en instrumentation et tests CEM.
