Description

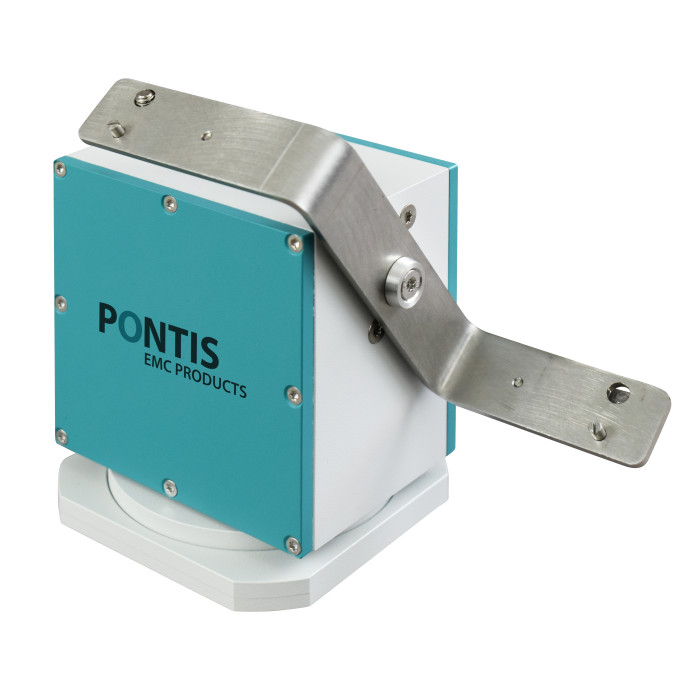

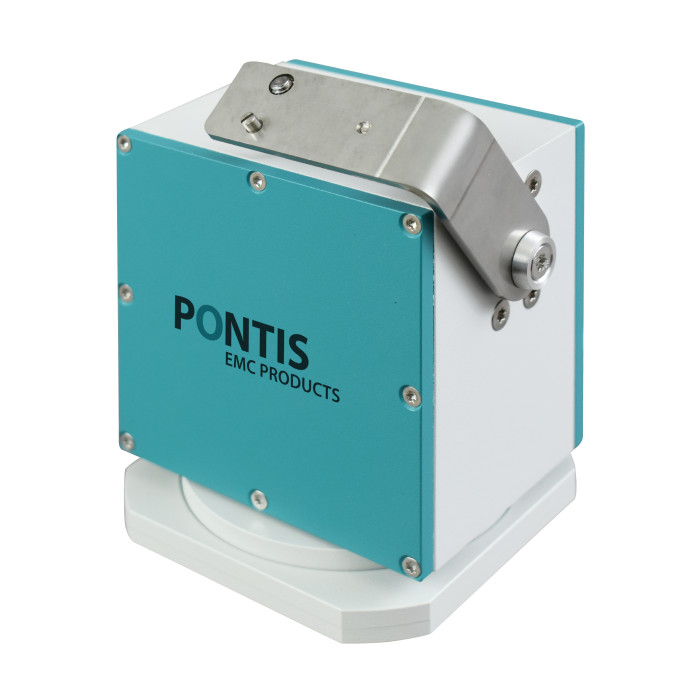

L’unité PONTIS PT61 est un système Pan/Tilt motorisé conçu pour le positionnement précis des caméras et modules optiques dans les environnements à fortes contraintes électromagnétiques (CEM). Entièrement durcie et résistante jusqu’à 200 V/m (18 GHz), cette unité garantit un fonctionnement fiable lors des essais d’immunité RF, d’observation en chambre anéchoïque ou dans les installations à haut champ. Compacte, légère et équipée d’un contrôle par bus RS485 (protocole Pelco-P), elle offre un pilotage fluide et précis, local ou distant, avec jusqu’à 32 positions programmables.
Avantages :
- Robustesse CEM : résistance jusqu’à 200 V/m, adaptée aux essais CEM et HIRF.
- Contrôle fluide : réglage précis de la vitesse et du positionnement.
- 32 préréglages programmables pour un positionnement rapide et reproductible.
- Plage de mouvement étendue : 0 à 350° en panoramique, +60° à −85° en inclinaison.
- Compatibilité universelle : support pour caméras et accessoires PONTIS EMC Products.
- Utilisation locale ou distante : pilotage direct ou via contrôleur PONTIS (HDCon6, PECOS, etc.).
- Soft start intégré pour un mouvement progressif et précis.
Caractéristiques principales :
| Paramètre | Valeur / Spécification |
|---|
| Environnement CEM |
200 V/m jusqu’à 18 GHz |
| Mouvement panoramique |
0° à 350° |
| Mouvement d’inclinaison |
+60° à −85° |
| Limites mécaniques |
Réglables manuellement |
| Vitesse |
Variable (contrôle de vitesse intégré) |
| Démarrage |
Progressif (soft start) |
| Positions programmables |
32 préréglages |
| Charge maximale |
2 kg (caméra ou caméra + audio) |
| Fixation caméra |
Filetage photo standard ¼” UNC |
| Interface |
RS485 – protocole Pelco-P |
| Alimentation |
12 V AC |
| Dimensions (L × l × H) |
100 × 75 × 145 mm |
| Poids |
1,75 kg |
| Support |

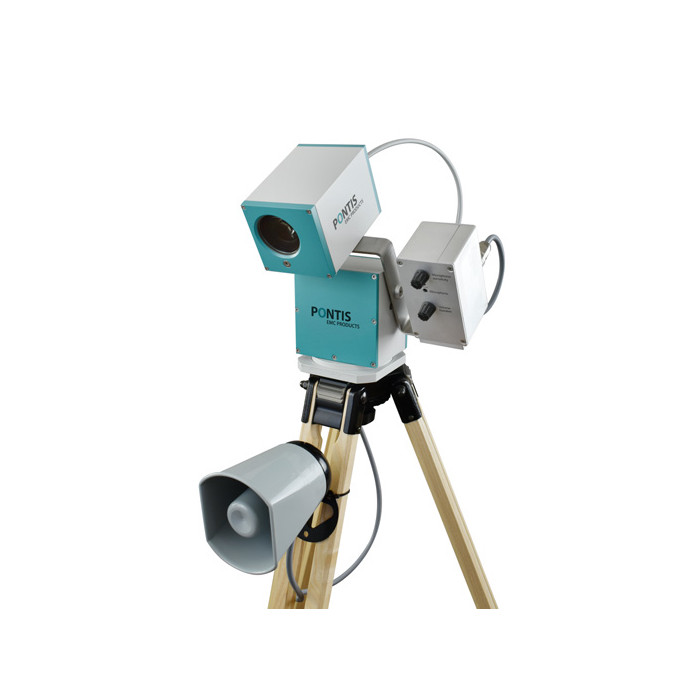

Fixation simple ou double (1 à 2 caméras) |
Applications typiques :
- Positionnement automatisé de caméras HD ou IR dans les chambres anéchoïques.
- Surveillance à distance d’équipements pendant les essais d’immunité CEM.
- Observation de dispositifs sous test (EUT) dans les bancs RF et GTEM.
- Intégration dans les systèmes PONTIS pour contrôle optique automatisé.
Pourquoi choisir la PONTIS PT61 :
- Unité Pan/Tilt spécifiquement développée pour les environnements CEM sévères.
- Compatibilité parfaite avec les caméras et contrôleurs PONTIS EMC Products.
- Design compact, léger et stable, facilitant l’intégration sur trépieds ou fixations murales.
- Contrôle simple et précis via RS485 et protocole Pelco-P standard.
- Support technique et accompagnement expert assurés par ES France.
