Description

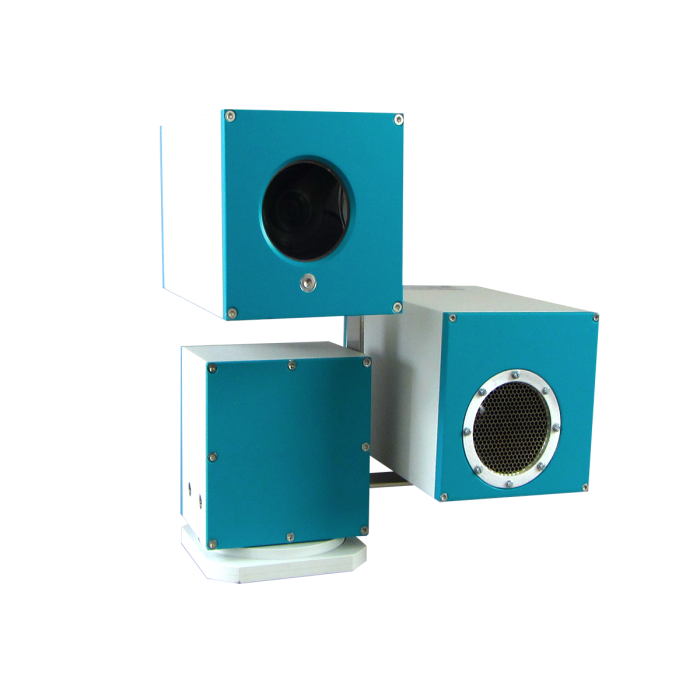

La PONTIS IRThermo6 est une caméra infrarouge haute performance spécialement conçue pour la surveillance thermique dans les environnements à fortes contraintes électromagnétiques (CEM). Capable de résister jusqu’à 200 V/m (18 GHz), elle permet la détection et le suivi précis des températures dans des zones critiques où les risques de surchauffe peuvent entraîner des défaillances majeures. Grâce à son capteur 640 × 480 pixels et sa résolution thermique ≤ 50 mK, la caméra fournit des images thermiques détaillées et stables, même dans des environnements soumis à des champs RF intenses. Elle peut être utilisée de manière autonome ou pilotée via les contrôleurs PONTIS HDCon6 / HDCon6IP, intégrant des fonctions d’alerte et de déclenchement automatique en cas de dépassement de seuils thermiques.
Avantages :
- Caméra infrarouge blindée CEM – résistante jusqu’à 200 V/m, adaptée aux laboratoires CEM et GTEM.
- Large plage de mesure : 0 °C – 300 °C (version standard) / option 0 °C – 1 000 °C.
- Transmission par fibre optique : suppression totale des interférences électromagnétiques.
- Surveillance étendue : zone de 19 × 12 m à 9,5 m de distance.
- Interface IP avec support ONVIF pour intégration dans des réseaux de supervision standards.
- Logiciel PC intuitif : définition de zones d’intérêt, seuils d’alarme, visualisation et enregistrement.
- Autofocus et lentilles interchangeables selon le champ de vision souhaité.
- Compatible avec les systèmes Pecos pour détection d’événements et arrêt automatique d’essai.
Caractéristiques principales :
| Paramètre | Valeur / Spécification |
|---|
| Résolution capteur |
640 × 480 pixels @ 32 Hz |
| Résolution thermique (NETD) |
≤ 50 mK @ 25 °C |
| Plage de température |
0 °C – 300 °C (option : 0 °C – 1 000 °C) |
| Domaine spectral |
8 – 14 µm |
| Cadence d’acquisition |
32 Hz |
| Zone observée |
19 × 12 m à 9,5 m de distance (autres optiques sur demande) |
| Interface |
Ethernet (IP, ONVIF) |
| Connexion fibre optique |
50/125 µm multimode, connecteur ST |
| Alimentation |
via convertisseur optique IPCNV |
| Température de fonctionnement |
0 °C à +50 °C |
| Humidité |
20 % – 85 % HR (non-condensant) |
| Boîtier |
Aluminium 5 mm, coloris RAL 7035 / bleu pétrole |
| Dimensions (H × L × P) |
100 × 100 × 170 mm |
| Poids |
2,5 kg |
| Immunité RF |
200 V/m jusqu’à 18 GHz |
Applications typiques :
- Surveillance thermique des absorbeurs et matériaux dans les chambres CEM à haut champ.
- Suivi en continu des équipements sensibles à la chaleur pendant les essais d’immunité RF.
- Surveillance de sécurité pour prévenir la surchauffe dans les salles techniques ou bancs d’essais.
- Intégration dans systèmes de supervision via Ethernet/IP pour visualisation et enregistrement centralisés.
- Analyse thermique de dispositifs sous test (DUT) dans le domaine industriel, aéronautique ou défense.
Pourquoi choisir la PONTIS IRThermo6 :
- Caméra IR conçue pour les environnements CEM jusqu’à 200 V/m.
- Plage de mesure étendue jusqu’à 1 000 °C avec une précision de ± 2 °C.
- Compatibilité avec les contrôleurs HDCon6 / HDCon6IP et le logiciel Pecos pour une automatisation complète.
- Transmission optique sécurisée et sans interférences électromagnétiques.
- Support technique et accompagnement expert assurés par ES France.
