Description

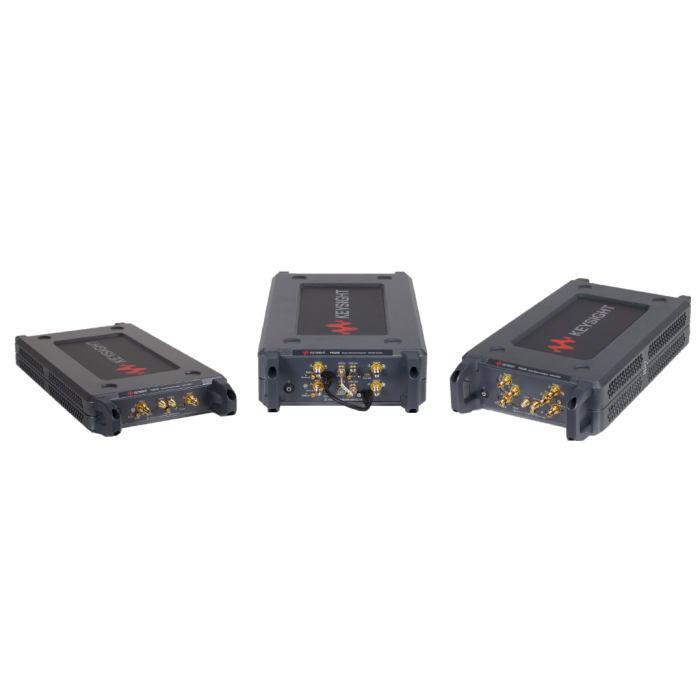

La série Keysight Streamline B-models regroupe des analyseurs de réseau vectoriel (VNA) compacts et pilotés via Thunderbolt, offrant des performances de laboratoire dans un format portable. Conçus pour caractériser des composants passifs, amplificateurs, mélangeurs et convertisseurs de fréquence, ces VNAs délivrent une dynamique élevée, une excellente stabilité de mesure et une large gamme d’options d’analyse logicielle pour couvrir des applications RF avancées.
Avantages :
La série B-models combine une dynamique de mesure supérieure, une faible trace noise et une stabilité thermique optimisée pour garantir des résultats reproductibles même en conditions exigeantes. Les utilisateurs bénéficient d’un écosystème logiciel complet incluant l’analyse temps-domaine TDR, l’analyse pulsée RF, l’analyse spectrum et la configuration multi-instrument. La connexion Thunderbolt assure des mesures rapides sans compromis sur la précision.
Caractéristiques principales :
- Architecture compacte pilotée via Thunderbolt 3/4.
- Large gamme de modèles : 2, 4 ou 6 ports selon configuration.
- Bande passante jusqu’à 53 GHz selon modèle.
- Dynamique système élevée jusqu’à 150 dB (selon fréquence).
- Faible bruit de trace et bruit de phase optimisés.
- Test port input protégé jusqu’à +27 dBm ou ±35 VDC.
- Compatibilité avec les modules de calibration mécanique et ECal.
- Options logicielles avancées : TDR, Pulsed-RF, Spectrum Analysis, Multi-instrument.
- Mesure rapide avec des vitesses de balayage optimisées pour la production.
Applications typiques :
- Caractérisation de filtres RF, antennes, circuits passifs.
- Mesure de S-paramètres de haute précision en R&D et production.
- Analyse de mélangeurs et convertisseurs de fréquence.
- Tests RF pulsés pour amplificateurs radar et dispositifs actifs.
- Analyse TDR pour interconnexions haut-débit et signaux numériques.
- Configuration multi-port via synchronisation de plusieurs VNAs.
Pourquoi choisir la série Keysight Streamline B-models :
La série B-models se distingue par son rapport performance/compacité unique. Elle offre des capacités avancées d’analyse RF habituellement réservées aux VNAs de laboratoire tout en fournissant une grande flexibilité d’intégration dans les environnements de test modernes. La qualité de mesure, la richesse logicielle et la compatibilité avec les méthodes de calibration Keysight en font une plateforme de choix pour les ingénieurs cherchant une solution portable, précise et évolutive.
| Modèle | Nombre de ports | Bande de fréquence |
|---|
| P500xB |
2 ports |
Jusqu’à 53 GHz |
| P502xB |
4 ports / 6 ports |
4 ports : jusqu’à 53 GHz
6 ports : jusqu’à 20 GHz |
| P937xB |
2 ports |
Jusqu’à 44 GHz |
| P938xB |
4 ports |
Jusqu’à 20 GHz |
