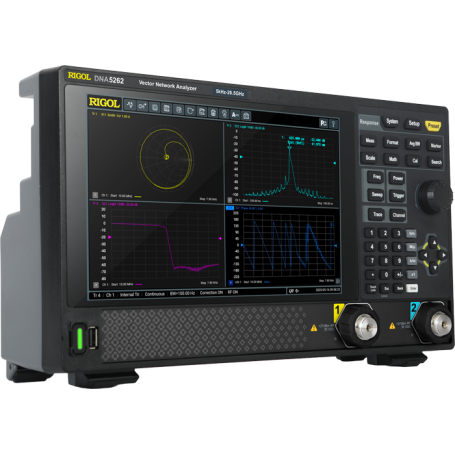

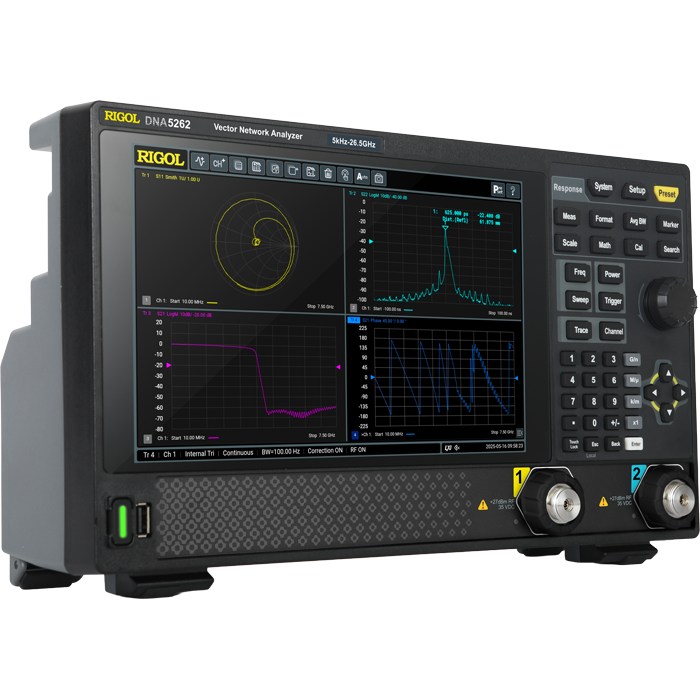

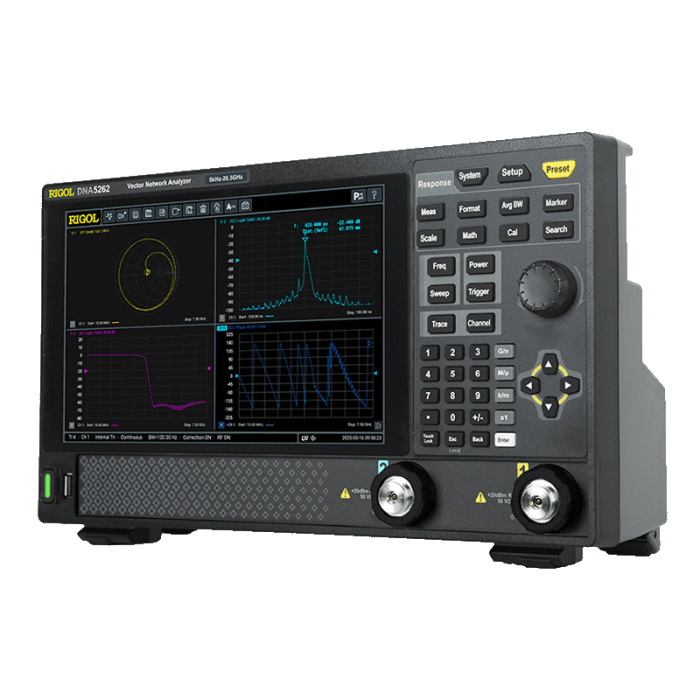

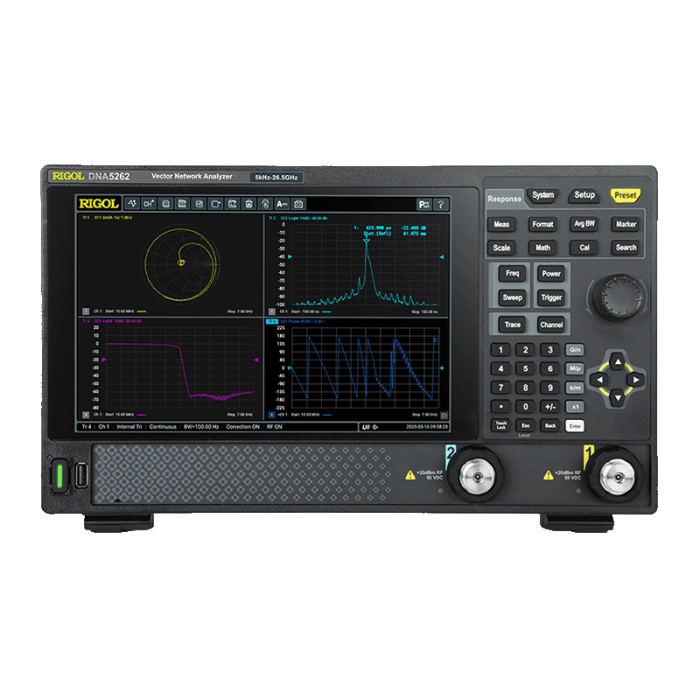

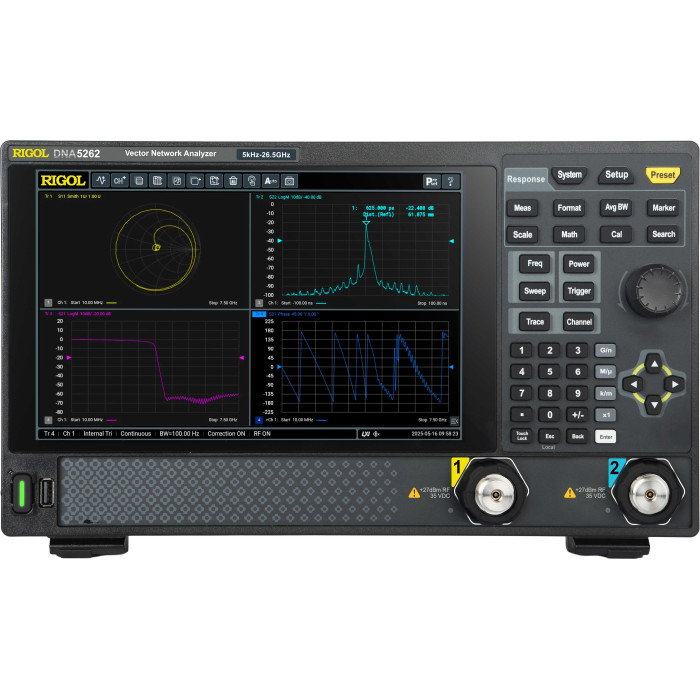

Analyseur de réseau vectoriel 5 kHz à 26,5 GHz – 2 ports : Série DNA5000 | Rigol

La série DNA5000 est une gamme d’analyseurs de réseau vectoriels (VNA) 2 ports couvrant une bande de fréquence étendue de 5 kHz à 26,5 GHz selon le modèle. Conçue pour les applications RF et micro-ondes exigeantes, elle associe large dynamique jusqu’à 127 dB (typ.), résolution fréquentielle de 1 Hz et puissance de sortie jusqu’à 10 dBm.

Dotée d’un écran tactile capacitif 10,1’’ (1280 x 800), d’interfaces LAN, USB et HDMI, ainsi que du support SCPI et Web Control, la série DNA5000 s’intègre facilement en laboratoire R&D comme en environnement de production.

Avantages

• Bande passante étendue : de 5 kHz à 26,5 GHz selon modèle
• Excellente dynamique : jusqu’à 127 dB typique
• Faible bruit de trace : jusqu’à 0,005 dBrms
• Large plage IF BW : de 1 Hz à 10 MHz
• Puissance de sortie max. 10 dBm avec résolution 0,01 dB
• Calibration avancée : SOLT, OSL, Enhanced Response, Full dual-port, kits mécaniques et électroniques compatibles
• Fonctions intégrées : S-parameters, VSWR, impédance, TDA, de-embedding
• Format compact et portable : 358,1 × 214,8 × 121,4 mm pour environ 5 kg

Caractéristiques principales

• Nombre de ports : 2
• Plage de fréquence : 5 kHz à 4,5 / 8,5 / 14 / 20 / 26,5 GHz selon version
• Dynamique système : jusqu’à 127 dB typique
• Résolution fréquentielle : 1 Hz
• IF Bandwidth : 1 Hz à 10 MHz
• Puissance disponible : -40 dBm à +10 dBm (selon bande)
• Impédance test : 50 Ω nominal

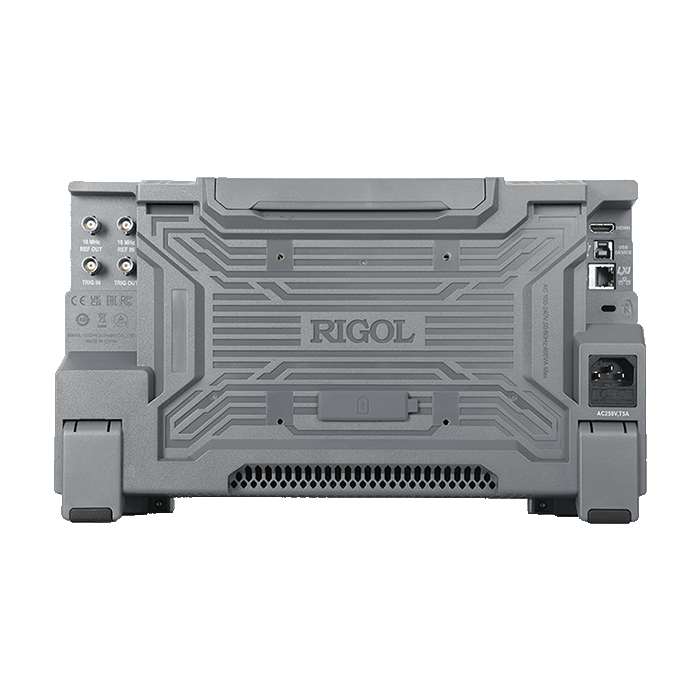

• Interfaces : LAN (10/100/1000 Base-T), USB 3.0 Host/Device, HDMI
• Système : Linux embarqué, stockage interne 256 GB
• Garantie : 3 ans (hors accessoires)

Applications typiques

• Mesure de S-parameters sur composants RF et micro-ondes
• Caractérisation d’antennes (VSWR, impédance)
• Analyse de filtres, amplificateurs, coupleurs et lignes RF
• Tests en R&D électronique et télécommunications
• Contrôle en production et validation industrielle

Pourquoi choisir l’Analyseur de réseau vectoriel 5 kHz à 26,5 GHz – 2 ports : DNA5000 Series

La série DNA5000 combine large bande fréquentielle, forte dynamique et faible bruit de mesure dans un format compact et moderne. Grâce à ses nombreuses fonctions de calibration et à sa connectivité complète, elle constitue une solution performante et évolutive pour les laboratoires RF, les industriels et les établissements d’enseignement.

Spécifications et modèles disponibles
