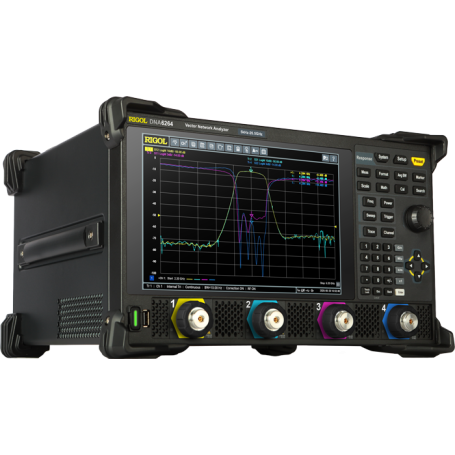

Analyseur de réseau vectoriel 5 kHz à 26,5 GHz – 2 ou 4 ports : Série DNA6000 | Rigol

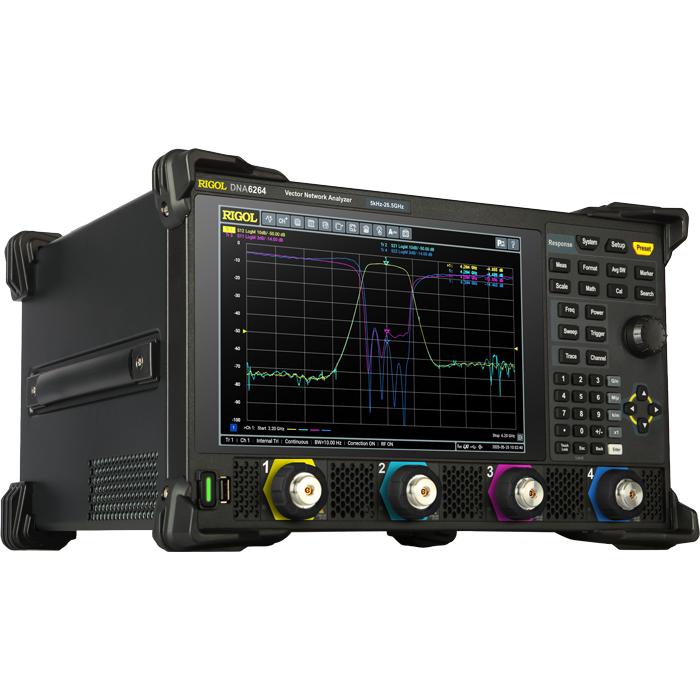

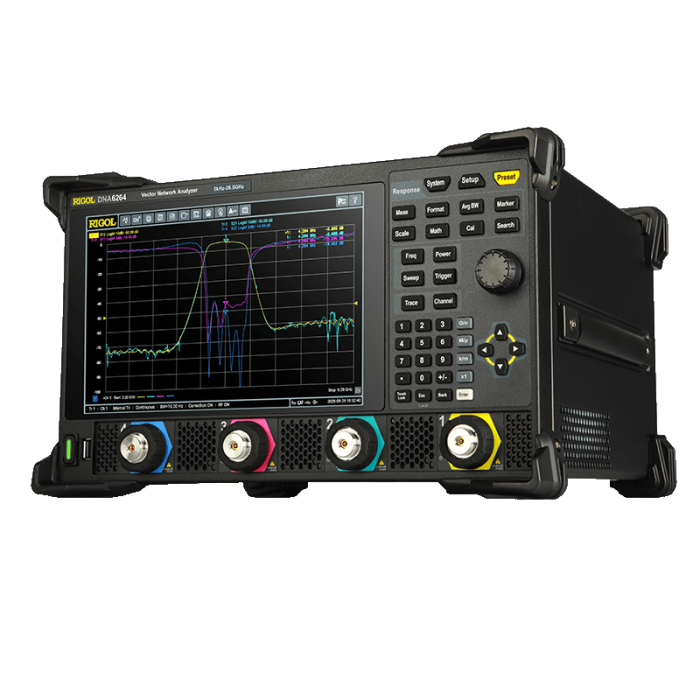

La série DNA6000 est une gamme d’analyseurs de réseau vectoriels (VNA) hautes performances disponibles en versions 2 ports et 4 ports, couvrant une bande de fréquence de 5 kHz à 26,5 GHz selon le modèle.

Conçue pour les applications RF, micro-ondes et hyperfréquences exigeantes, elle offre une dynamique jusqu’à 127 dB (typ.), une résolution fréquentielle de 1 Hz et une puissance de sortie maximale de 10 dBm. Son architecture performante et son faible bruit de trace en font un outil idéal pour la R&D et la production.

Avantages

• Versions 2 et 4 ports pour tests multiports et caractérisation complète de dispositifs RF
• Bande passante étendue : jusqu’à 26,5 GHz
• Excellente dynamique : jusqu’à 127 dB typique
• Très faible bruit de trace : jusqu’à 0,003 dB
• IF Bandwidth large : 1 Hz à 10 MHz
• Puissance réglable : de -40 dBm à +10 dBm
• Calibration complète : SOLT, OSL, Enhanced Response, Full dual-port, kits mécaniques et électroniques
• Fonctions avancées : S-parameters, impédance, VSWR, TDA, embedding/de-embedding, test antenne
• Interfaces étendues : LAN, USB, HDMI, GPIB, Application I/O

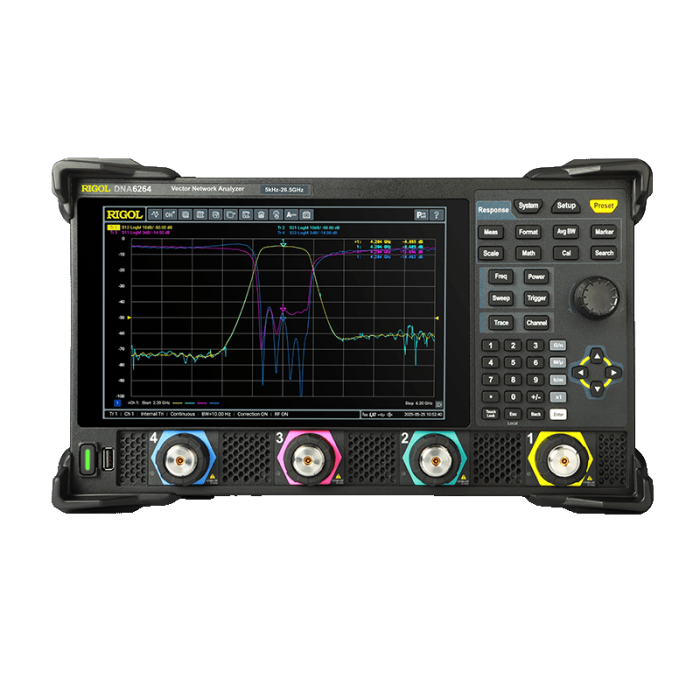

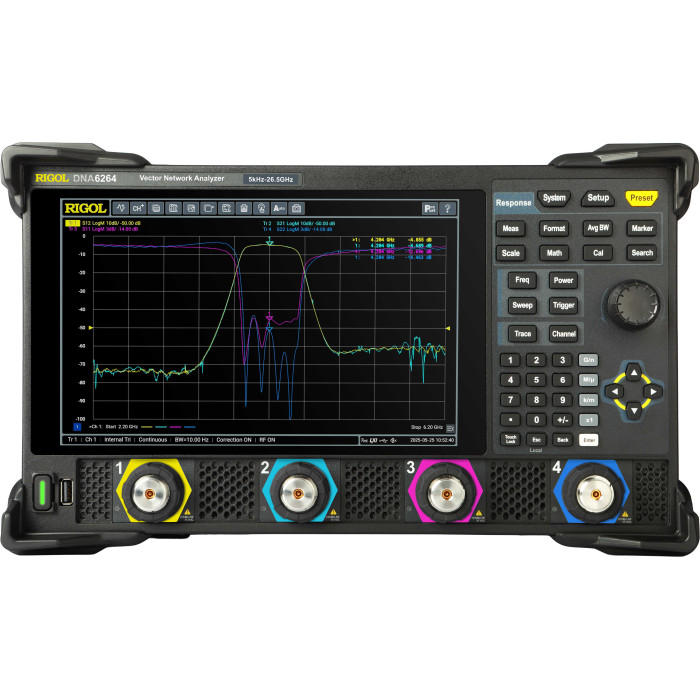

• Écran tactile 10,1’’ HD avec commande tactile et touches physiques

Caractéristiques principales

• Plage de fréquence : 5 kHz à 8,5 / 14 / 20 / 26,5 GHz selon modèle
• Nombre de ports : 2 ou 4
• Dynamique système : jusqu’à 127 dB typique
• Résolution fréquentielle : 1 Hz
• IF BW : 1 Hz à 10 MHz
• Points de balayage : 1 à 100 001 points
• Puissance maximale disponible : 10 dBm
• Résolution de puissance : 0,01 dB
• Impédance d’entrée/sortie : 50 Ω nominal
• Connecteurs RF : N femelle (jusqu’à 14 GHz selon modèle) ou 3,5 mm (jusqu’à 26,5 GHz)
• Référence 10 MHz entrée/sortie SMA
• Système : Linux embarqué, stockage interne 256 GB
• Alimentation : 100–240 Vrms, 50/60 Hz
• Garantie : 3 ans (hors accessoires)

Applications typiques

• Caractérisation de composants RF et micro-ondes (amplificateurs, filtres, coupleurs)
• Mesure complète des S-parameters sur dispositifs multiports
• Tests d’antennes et mesure VSWR
• Analyse de lignes de transmission et réseaux passifs
• Mesures en R&D télécom, défense, aéronautique et universités
• Contrôle qualité et validation en production

Pourquoi choisir l’Analyseur de réseau vectoriel 5 kHz à 26,5 GHz – 2 ou 4 ports : DNA6000 Series

La série DNA6000 offre une combinaison optimale entre large bande fréquentielle, mesure multiports avancée et haute précision. Grâce à ses versions 4 ports, ses nombreuses options de calibration et ses interfaces complètes (GPIB inclus), elle constitue une solution idéale pour les environnements exigeants nécessitant des mesures RF fiables et reproductibles.
