Description

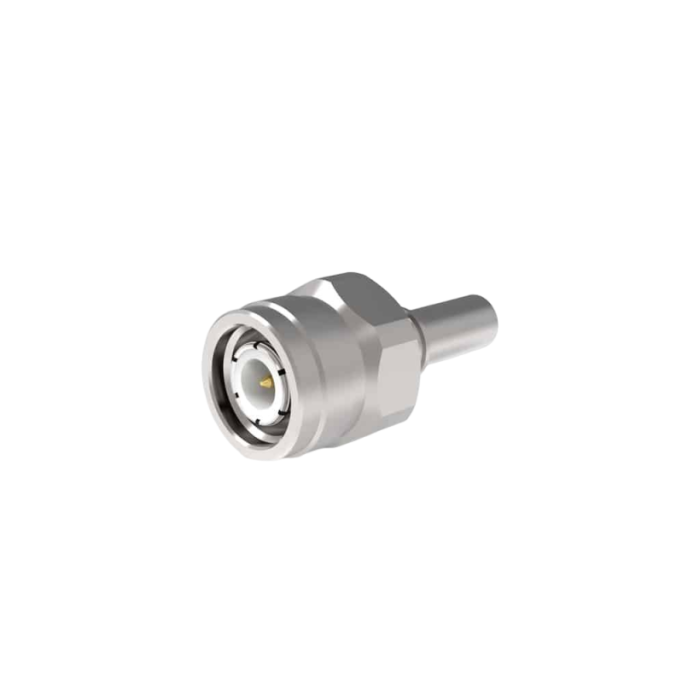

Le EZ-195-TM-X est un connecteur coaxial RF TNC mâle (plug) droit conçu pour les câbles LMR®-195. Il adopte une conception EZ style supprimant toute opération de soudure et réduisant les erreurs d’assemblage.
Son système à sertissage (crimp) du contact extérieur et à contact intérieur à ressort (spring finger) assure une terminaison fiable et répétable. La conception no-braid trim élimine les risques de FOD (Foreign Object Debris) et garantit une installation propre et constante.
Le connecteur TNC est un modèle miniature à couplage fileté étanche, offrant des performances en fréquence supérieures au BNC et adapté aux environnements exigeants.
Avantages
- Montage sans soudure limitant les erreurs d’assemblage
- Conception no-braid trim assurant une terminaison constante et sans débris
- Contacts en BeCu avec finition or maximisant la surface de contact
- Forte force de ressort adaptée aux environnements à froid extrême et fortes vibrations
- Connecteur fileté weatherproof pour applications extérieures ou industrielles
- Performance RF stable jusqu’à 6 GHz avec VSWR < 1.30:1
Caractéristiques principales
- Part Number : EZ-195-TM-X
- Stock Code : 3190-6496
- Interface : TNC
- Gender : Male (plug)
- Orientation : Straight
- PIM Rating : non spécifié
- Impédance : 50 ohms
- Fréquence maximale : 6 GHz
- VSWR : < 1.30:1 à 6 GHz
- Coupling Nut : Hex/Knurl
- Inner Contact Attach : Spring Finger
- Outer Contact Attach : Crimp
- Body Finish : Alballoy
- Pin Finish : Gold
- Longueur : 30.7 mm (1.21 in)
- Largeur : 15.88 mm (0.63 in)
- Poids : 19.82 g (0.04 lb)
Applications typiques
- Assemblages de câbles RF LMR®-195
- Systèmes RF et hyperfréquences jusqu’à 6 GHz
- Installations extérieures nécessitant un connecteur fileté weatherproof
- Applications soumises à vibrations importantes
- Instrumentation et équipements de test RF
Pourquoi choisir le connecteur coaxial RF TNC mâle droit - 50 Ω, 6 GHz : EZ-195-TM-X
Le EZ-195-TM-X combine robustesse mécanique, protection environnementale et performance RF stable. Sa conception sans soudure et no-braid trim garantit une terminaison fiable et constante, idéale pour les applications industrielles et extérieures exigeantes.
