Description

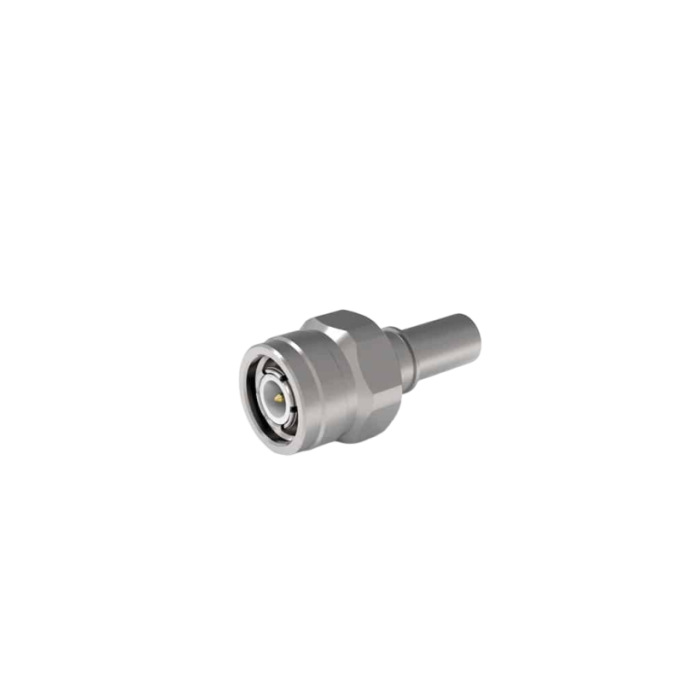

Le EZ-240-TM-X est un connecteur coaxial RF TNC mâle (plug) droit conçu pour les câbles LMR®-240 et TCOM®-240. Il intègre une conception EZ style supprimant les opérations de soudure et réduisant les erreurs d’assemblage.
Son système à sertissage (crimp) du contact extérieur et à contact intérieur à ressort (spring finger) garantit une terminaison fiable et répétable. La conception no-braid trim élimine les risques de FOD (Foreign Object Debris) et assure une installation propre et constante.
Le connecteur TNC est un modèle miniature à couplage fileté weatherproof, offrant des performances en fréquence supérieures au BNC et une excellente tenue en environnement industriel.
Avantages
- Installation sans soudure limitant les erreurs d’assemblage
- Conception no-braid trim assurant une terminaison constante et sans débris
- Contacts en BeCu avec finition or optimisant la surface de contact et réduisant la densité de courant
- Forte force de ressort adaptée aux environnements à froid extrême et fortes vibrations
- Connecteur fileté weatherproof idéal pour applications extérieures
- Performance RF stable jusqu’à 6 GHz avec VSWR < 1.30:1
Caractéristiques principales
- Part Number : EZ-240-TM-X
- Stock Code : 3190-6494
- Interface : TNC
- Gender : Male (plug)
- Orientation : Straight
- PIM Rating : non spécifié
- Impédance : 50 ohms
- Fréquence maximale : 6 GHz
- VSWR : < 1.30:1 à 6 GHz
- Coupling Nut : Hex/Knurl
- Inner Contact Attach : Spring Finger
- Outer Contact Attach : Crimp
- Body Finish : Alballoy
- Pin Finish : Gold
- Longueur : 33.9 mm (1.33 in)
- Largeur : 17.2 mm (0.68 in)
- Poids : 21.13 g (0.05 lb)
Applications typiques
- Assemblages de câbles RF LMR®-240 et TCOM®-240
- Systèmes RF et hyperfréquences jusqu’à 6 GHz
- Installations extérieures nécessitant un connecteur fileté weatherproof
- Applications soumises à fortes vibrations
- Instrumentation et équipements de test RF
Pourquoi choisir le connecteur coaxial RF TNC mâle droit - 50 Ω, 6 GHz : EZ-240-TM-X
Le EZ-240-TM-X associe robustesse mécanique, protection environnementale et performance RF stable. Sa conception sans soudure et no-braid trim garantit une terminaison fiable et constante, parfaitement adaptée aux applications RF industrielles et extérieures exigeantes.
