Description

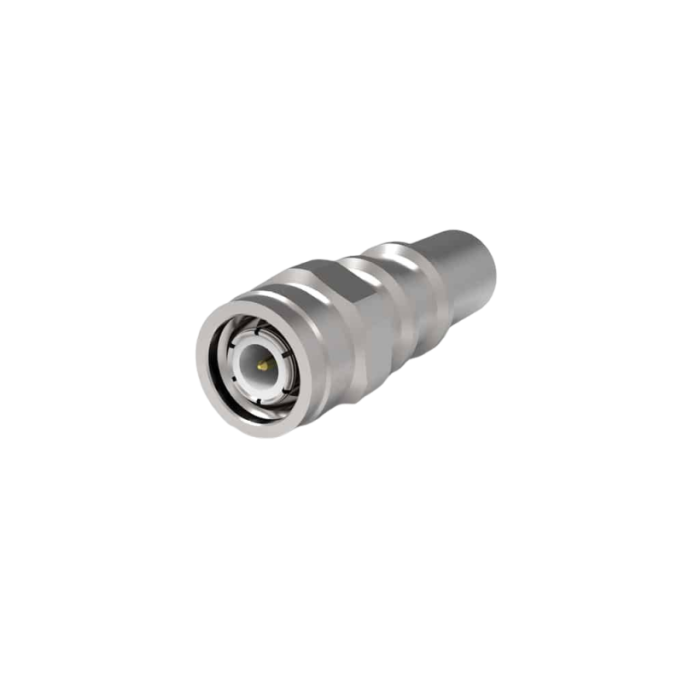

Le EZ-400-TM-X est un connecteur coaxial RF TNC mâle (plug) droit conçu pour les câbles LMR®-400, TCOM®-400 et T-RAD®-400-FR. Cette version est adaptée aux câbles de taille 400.
Sa conception EZ style élimine les opérations de soudure et réduit les erreurs d’assemblage. Le système à sertissage (crimp) du contact extérieur associé à un contact intérieur à ressort (spring finger) garantit une terminaison fiable et répétable.
La conception no-braid trim supprime les risques de FOD (Foreign Object Debris) et assure une installation propre et constante. Le connecteur TNC est un modèle miniature à couplage fileté weatherproof, offrant de meilleures performances en fréquence qu’un BNC.
Avantages
- Installation sans soudure réduisant les erreurs d’assemblage
- Conception no-braid trim garantissant une terminaison constante et sans débris
- Contacts en BeCu avec finition or maximisant la surface de contact et réduisant la densité de courant
- Forte force de ressort adaptée aux environnements à froid extrême et fortes vibrations
- Connecteur fileté weatherproof idéal pour applications industrielles et extérieures
- Performance RF stable jusqu’à 6 GHz avec VSWR < 1.30:1
Caractéristiques principales
- Part Number : EZ-400-TM-X
- Stock Code : 3190-2533
- Interface : TNC
- Gender : Male (plug)
- Orientation : Straight
- PIM Rating : N/A
- Impédance : 50 ohms
- Fréquence maximale : 6 GHz
- VSWR : < 1.30:1 à 6 GHz
- Coupling Nut : Hex/Knurl
- Inner Contact Attach : Spring Finger
- Outer Contact Attach : Crimp
- Body Finish : Alballoy
- Pin Finish : Gold
- Longueur : 48 mm (1.9 in)
- Largeur : 17.5 mm (0.67 in)
- Poids : 34.3 g (0.08 lb)
Applications typiques
- Assemblages de câbles RF LMR®-400, TCOM®-400 et T-RAD®-400-FR
- Systèmes RF et hyperfréquences jusqu’à 6 GHz
- Installations extérieures nécessitant un connecteur fileté weatherproof
- Applications soumises à fortes vibrations
- Instrumentation et équipements de test RF
Pourquoi choisir le connecteur coaxial RF TNC mâle droit - 50 Ω, 6 GHz : EZ-400-TM-X
Le EZ-400-TM-X combine robustesse mécanique, protection environnementale et performance RF stable. Sa conception sans soudure et no-braid trim garantit une terminaison fiable et constante, idéale pour les environnements industriels exigeants et les applications RF nécessitant des câbles de forte section.
