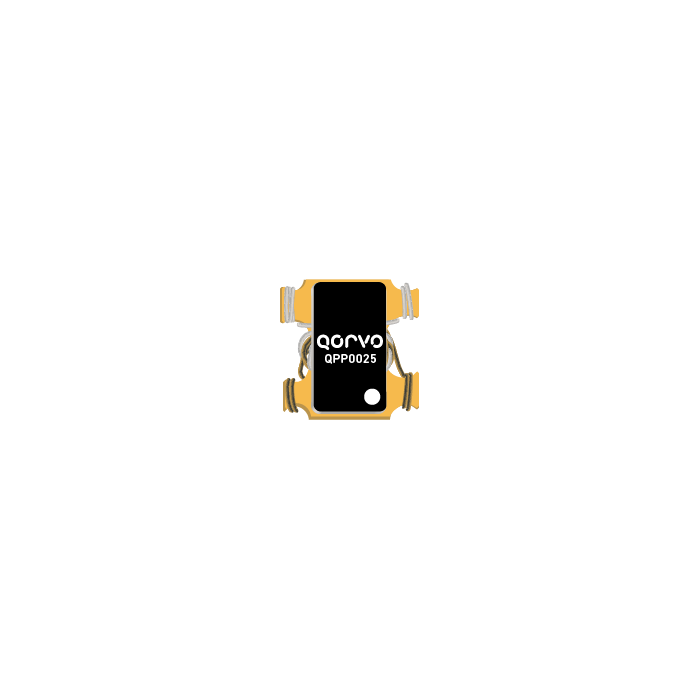

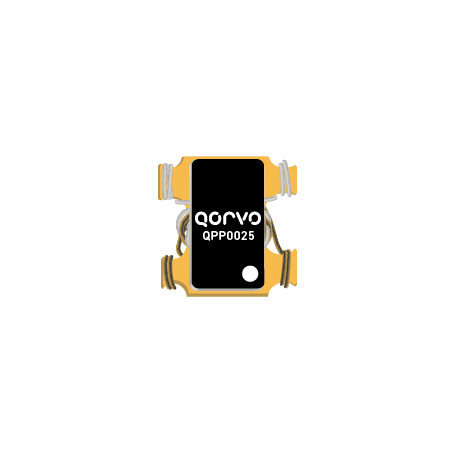

Balun RF 1:1 large bande 5–1218 MHz : QPP0025 | QORVO

Le QPP0025 de Qorvo est un balun RF 1:1 conçu pour des applications large bande couvrant de 5 à 1218 MHz. Ce composant permet la conversion entre signaux symétriques (balanced) et asymétriques (unbalanced), avec une excellente stabilité et de faibles pertes.

Optimisé pour les systèmes hautes performances, il offre une faible perte d’insertion et une excellente adaptation d’impédance 75 Ω, ce qui en fait une solution idéale pour les architectures RF modernes et les infrastructures broadband.

Avantages

• Large bande passante de 5 à 1218 MHz
• Faible perte d’insertion pour une meilleure efficacité du signal
• Excellente adaptation 75 Ω adaptée aux applications CATV
• Très bonnes performances de Return Loss
• Composant compact CMS pour intégration facile
• Haute fiabilité avec tests RF à 100%
• Compatible RoHS et procédés de soudure sans plomb

Caractéristiques principales

• Plage de fréquence : 5 à 1218 MHz
• Type : Balun 1:1 (balanced vers unbalanced)
• Impédance : 75 Ω
• Perte d’insertion : jusqu’à -0.45 dB typique (selon fréquence)
• Return Loss : jusqu’à -22 dB typique
• Équilibre amplitude : ±0.7 dB
• Équilibre phase : proche de 180°
• Puissance RF : jusqu’à +30 dBm max
• Température de fonctionnement : -40°C à +100°C
• Boîtier : CMS compact (SP7)

Applications typiques

• Réseaux broadband / CATV
• Infrastructures mobiles
• Systèmes de communication RF
• Applications wireless généralistes
• Chaînes RF avec égaliseurs (ex : QPC733X)

Pourquoi choisir le QPP0025

Le QPP0025 est un balun performant et économique, idéal pour les applications nécessitant une conversion fiable entre signaux différentiel et simple. Sa large bande, ses faibles pertes et son excellente adaptation garantissent des performances RF optimales, notamment dans les environnements broadband exigeants.
