Description

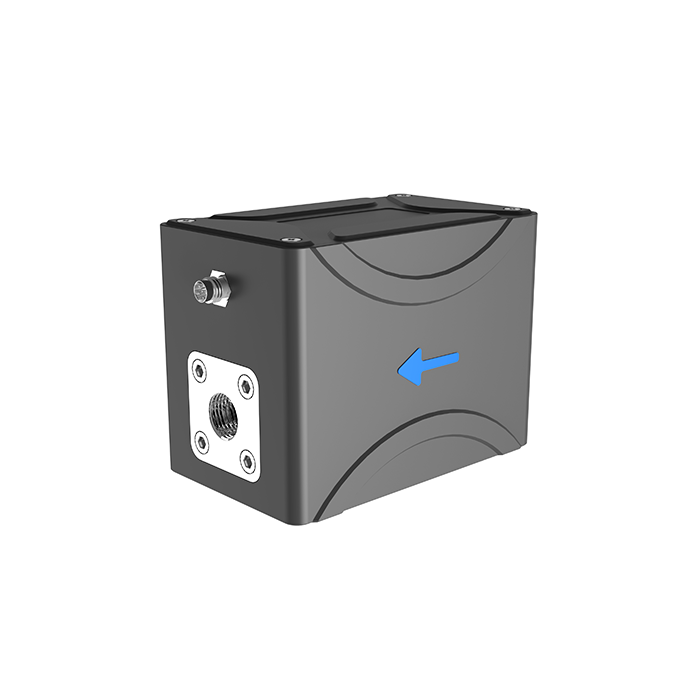

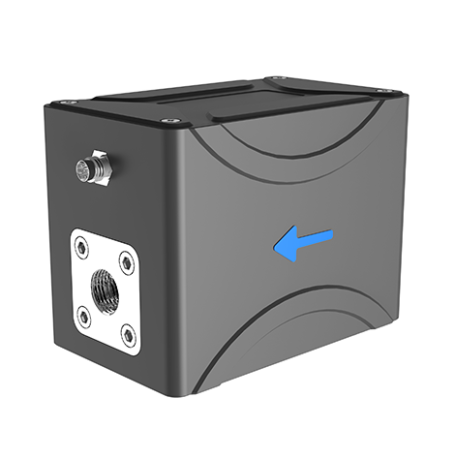

Le YPM-8 est un contrôleur de process conçu pour la surveillance en ligne des particules d’usure dans l’huile et les lubrifiants. Il permet de détecter en temps réel la quantité, la taille et la nature des débris d’usure présents dans le circuit d’huile, afin d’évaluer l’état de santé des équipements mécaniques.
Basé sur un principe électromagnétique à trois bobines, il intègre une unité d’échantillonnage et de traitement de signal de haute précision associée à des algorithmes avancés. Le YPM-8 assure ainsi la détection des particules ferreuses et des particules non ferreuses dans des applications de maintenance conditionnelle et de diagnostic préventif.
Avantages
- Surveillance continue en ligne de l’usure des équipements lubrifiés.
- Détection différenciée des particules ferreuses et non ferreuses.
- Analyse multicanal permettant une meilleure lecture de la distribution granulométrique des particules.
- Construction compacte facilitant l’intégration dans un système existant.
- Boîtier robuste en alliage d’aluminium avec traitement de surface durci, adapté aux environnements industriels exigeants.
- Bonne tenue aux vibrations, à la corrosion chimique et à la pression.
- Interfaces de sortie industrielles pour une intégration simple dans une architecture de supervision.
Caractéristiques principales
- Détection des particules ferreuses : > 40 µm
- Détection des particules non ferreuses : > 150 µm
- Répartition sur 10 canaux :
- Ferreux : 40 à 99 µm ; 100 à 199 µm ; 200 à 299 µm ; 300 à 399 µm ; ≥ 400 µm
- Non ferreux : 150 à 199 µm ; 200 à 299 µm ; 300 à 399 µm ; 400 à 499 µm ; ≥ 500 µm
- Comptage total des particules : ferreuses + non ferreuses
- Débit : 0,3 à 3 L/min
- Vitesse d’écoulement estimée : 0,01 à 3 m/s
- Pression en ligne : < 10 bar
- Taux de détection annoncé : non inférieur à 80 % à 85 % selon les informations fournies
- Taux de détection de particules : ≤ 100 particules/s
- Alésage capteur : 8 mm
- Température du fluide : -40 °C à +120 °C
- Température de fonctionnement : -40 °C à +85 °C
- Alimentation : 24 V DC ±10 %
- Indice de protection : IP65
- Communication : RS485 ou CAN
- Sorties disponibles : RS485 et 4-20 mA selon les informations fournies
- Interface mécanique : G1/4
- Interface câble : M8, 6 broches
- Matériaux : acier inoxydable 316 et aluminium anodisé
- Dimensions : 108 x 68 x 80 mm
- Poids : 0,7 kg
- Conformité annoncée : CE, ASTM1657 et autres normes de test mentionnées dans les informations fournies
Applications typiques
- Moteurs d’avion
- Boîtes de transmission d’aéronefs
- Éoliennes
- Turbines à gaz dérivées de l’aéronautique
- Bancs d’essais aéronautiques
- Moteurs diesel marins
- Turbines à gaz marines
- Systèmes de propulsion marine
- Bancs d’essais marins
- Réservoirs d’huile de machines lourdes
Pourquoi choisir le Contrôleur de process de débris ferreux dans l’huile et les lubrifiants - surveillance en ligne multicanal : YPM-8
Le YPM-8 constitue une solution particulièrement pertinente pour les utilisateurs qui souhaitent détecter rapidement les signes d’usure mécanique dans un circuit de lubrification. Grâce à sa détection en ligne, sa distinction entre particules ferreuses et non ferreuses, ainsi que sa lecture multicanal, il apporte des informations précieuses pour le diagnostic, la maintenance conditionnelle et l’anticipation des défaillances.
Son format compact, sa robustesse mécanique et ses interfaces industrielles en font un capteur adapté aux intégrations sur équipements critiques, aussi bien dans l’aéronautique, l’énergie, le maritime que dans l’industrie lourde.
