Description

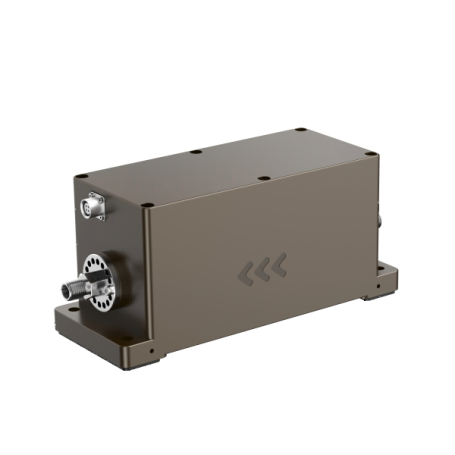

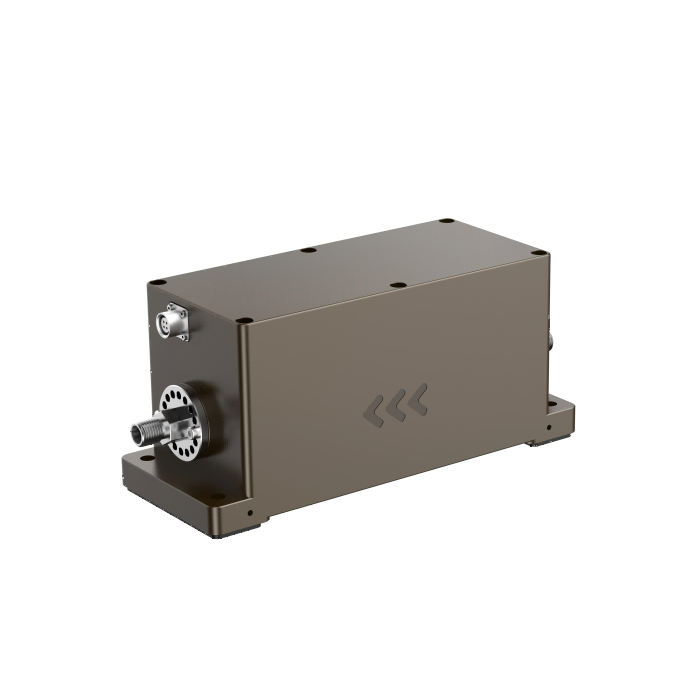

Le YOV est un contrôleur de process en ligne dédié à la surveillance de l’état des huiles et lubrifiants. Il intègre plusieurs fonctions de mesure dans un seul équipement compact afin de suivre simultanément les particules d’usure ferreuses et non ferreuses, la viscosité, la densité, la teneur en eau, l’activité de l’eau, la température ainsi que la constante diélectrique.
Conçu pour les équipements embarqués et les environnements industriels sévères, il permet d’obtenir une vision globale de l’usure mécanique et des caractéristiques physico-chimiques du fluide. Le système intègre également une mesure interne de température et une estimation du débit afin de contrôler les conditions de fonctionnement du capteur et la représentativité de l’échantillon analysé.
Avantages
- Mesure multiparamètre dans un seul capteur pour la surveillance complète de l’huile.
- Détection distincte des particules d’usure ferreuses et non ferreuses.
- Analyse granulométrique par canaux pour une meilleure lecture de l’évolution de l’usure.
- Surveillance préventive pour protéger les équipements à forte valeur.
- Estimation du débit pour valider la qualité de la mesure en ligne.
- Mesure peu sensible aux métaux extérieurs et aux champs magnétiques externes selon les informations fournies.
- Réponse rapide avec période d’accumulation des données ajustable.
- Sans pièce mobile ni consommable, pour une bonne fiabilité d’exploitation.
- Communication RS485 Modbus avec isolation 2,5 kV.
- Construction robuste adaptée aux applications industrielles et embarquées.
Caractéristiques principales
- Détection des particules ferreuses : Fe > 40 µm, en 5 niveaux
- Détection des particules non ferreuses : NFe > 150 µm, en 5 niveaux
- Canaux particules ferreuses :
- 40 à 99 µm
- 100 à 199 µm
- 200 à 299 µm
- 300 à 399 µm
- ≥ 400 µm
- Canaux particules non ferreuses :
- 150 à 199 µm
- 200 à 299 µm
- 300 à 399 µm
- 400 à 499 µm
- ≥ 500 µm
- Mesures associées :
- Nombre total de particules d’usure
- Nombre total de particules ferreuses
- Nombre total de particules non ferreuses
- Température interne du capteur
- Débit estimé
- Taux de détection : non inférieur à 85 %
- Capacité maximale : 100 particules par seconde
- Cycle statistique : auto-vérification au démarrage de 30 s, intervalle de comptage réglable de 300 à 3600 s
- Diamètre de passage : 12 mm
- Viscosité : 1 à 1000 cSt, précision ±5 %, résolution 0,1 cSt
- Densité : 600 à 1250 kg/m³, précision ±3 %, résolution 0,1 kg/m³
- Teneur en eau : 1 à 5000 ppm, précision ±10 ppm ou ±10 %, résolution 1 ppm
- Activité de l’eau : 0 à 1 aW, précision ±0,03 aW, résolution 0,001 aW
- Température : -40 °C à +120 °C, précision ±0,5 °C, résolution 0,1 °C
- Constante diélectrique : 1 à 6, précision ±0,2, résolution ±0,01
- Pression d’huile de service : ≤ 1 MPa
- Débit : ≤ 0,1 m/s selon les informations fournies
- Signal numérique : RS485 Modbus RTU, isolation 2,5 kV
- Alimentation : 24 V DC ±10 %
- Courant de fonctionnement : ≤ 200 mA sous 24 V DC
- Fluides compatibles : huiles de lubrification, huiles de transmission, huiles hydrauliques, bases synthétiques et minérales
- Température du fluide : -40 °C à +105 °C, avec pointe instantanée possible jusqu’à 125 °C
- Température de fonctionnement : -40 °C à +85 °C
- Matériau du boîtier : aluminium 6061-T6
- Dimensions : 282 x 96 x 115 mm
- Poids : 4,5 kg
- Indice de protection : IP66
Applications typiques
- Équipements embarqués sur véhicule
- Équipements industriels lourds
- Surveillance d’huiles de lubrification
- Surveillance d’huiles de transmission
- Surveillance de circuits hydrauliques
- Maintenance préventive d’équipements critiques
- Suivi d’usure et diagnostic d’état machine
Pourquoi choisir le Contrôleur de process de débris ferreux et non ferreux dans l’huile et les lubrifiants - capteur multiparamètre en ligne : YOV
Le YOV se distingue par sa capacité à réunir dans un seul appareil la détection des particules d’usure et l’analyse des propriétés de l’huile. Cette approche permet d’obtenir une vision plus complète de l’état du fluide et de l’équipement, sans multiplier les instruments de mesure.
Grâce à sa construction robuste, son format compact, sa communication industrielle RS485 Modbus et son fonctionnement sans pièce mobile, il constitue une solution adaptée aux environnements exigeants où la fiabilité, la maintenance préventive et la surveillance continue sont prioritaires.
