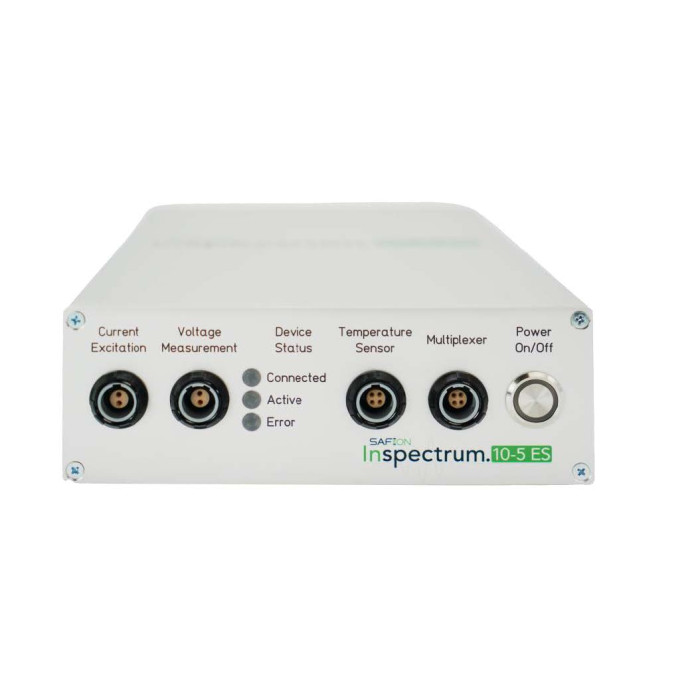

L’Inspectrum.10-5 MEAS-1 105 est un système de mesure dédié à la caractérisation rapide des batteries par spectroscopie d’impédance. Conçu pour offrir une exploitation simple et économique, il associe dans un format compact un courant d’excitation élevé et des mesures de tension précises.
Il permet la mesure EIS de 1 à 8 cellules, constituant une solution idéale pour démarrer rapidement des essais batterie. Des contacting units peuvent être ajoutées pour maintenir des cellules cylindriques, prismatiques ou pouch pendant les tests.

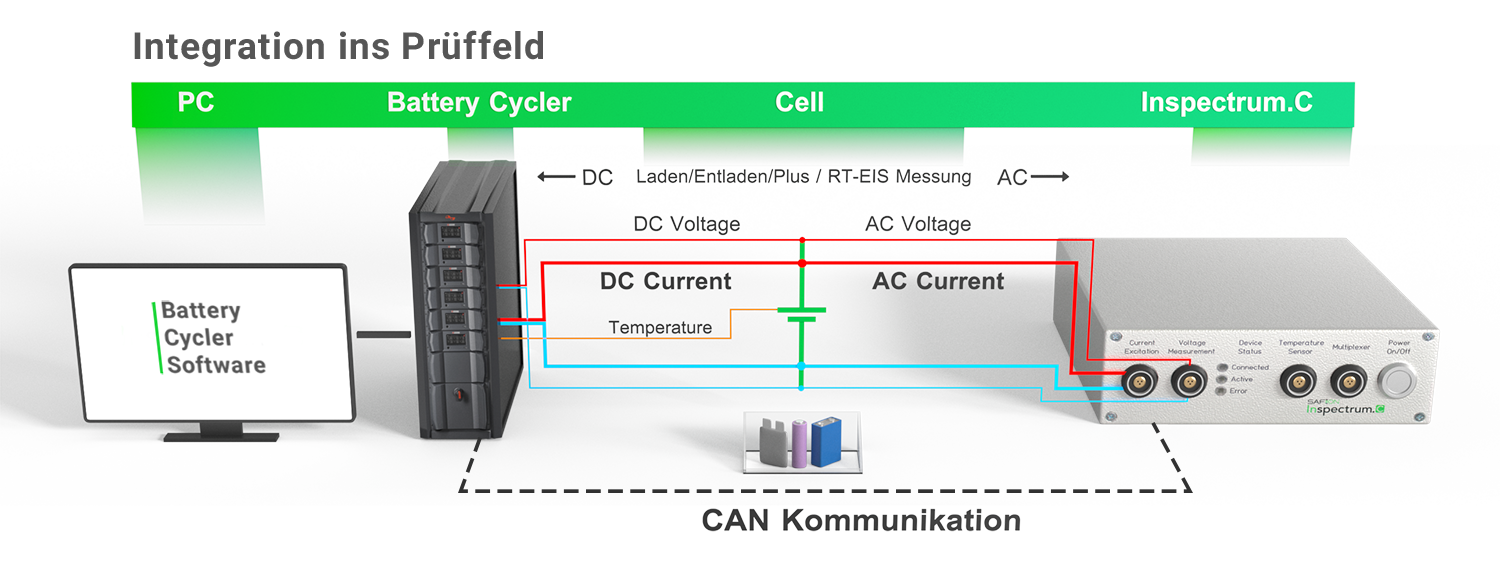

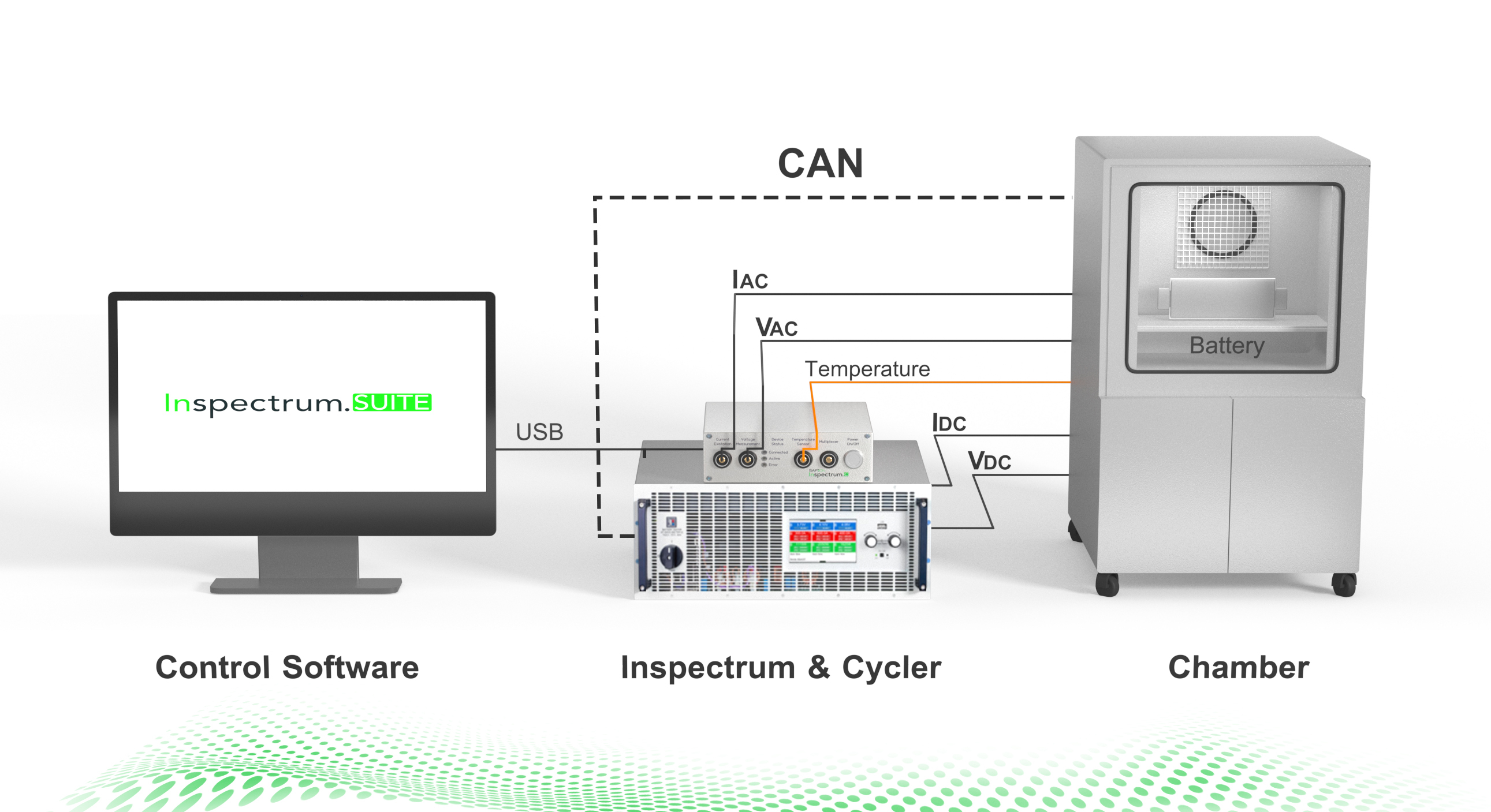

Cette architecture permet de mesurer facilement des cellules présentant une résistance interne inférieure à 0,5 mOhm et une capacité supérieure à 150 Ah. L’appareil peut être utilisé en mode autonome avec un PC via le logiciel Inspectrum.Suite ou intégré dans une infrastructure existante via USB et CAN.
Le logiciel propose également des plugins de classification (grading) pour trier les cellules selon leur qualité et leurs performances.
Le système est également évolutif grâce à sa compatibilité avec le multiplexeur Inspectrum.10-5 MUX-8, permettant une extension jusqu’à 20 canaux.
Avantages
- Mesure rapide des paramètres électriques en quelques secondes
- Analyse thermique pour la caractérisation des comportements en température
- Suivi du vieillissement et modélisation des mécanismes de dégradation
- Évaluation des aspects sécurité et des limites de fonctionnement
- Mise en service simple avec une approche plug-and-measure
- Intégration facilitée via USB et CAN
- Automatisation des essais via Inspectrum.Suite
- Extension multivoie jusqu’à 20 canaux
Caractéristiques principales
- Technologie : spectroscopie d’impédance batterie (EIS)
- Nombre de cellules : 1 à 8
- Architecture : switched-mode design
- Résistance interne mesurable : < 0,5 mOhm
- Capacité batterie : > 150 Ah

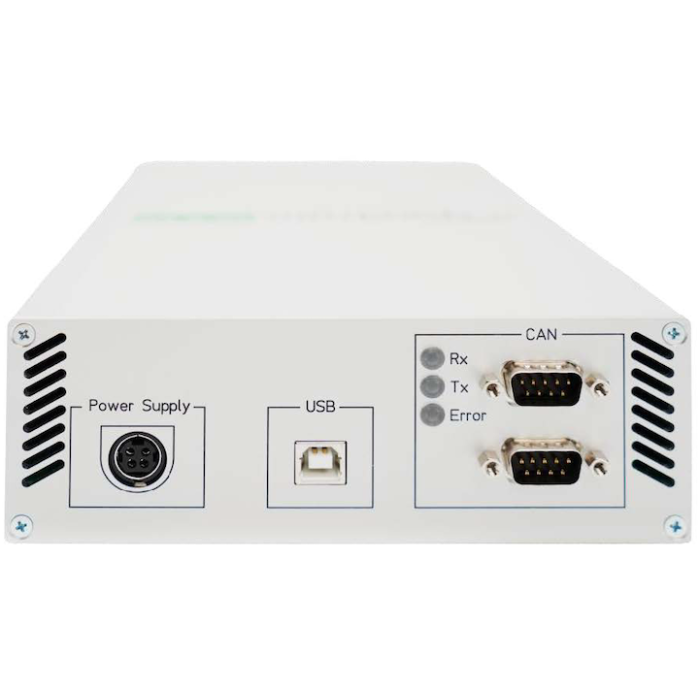

- Interfaces : USB, CAN
- Logiciel : Inspectrum.Suite avec plugins de grading
- Extension : MUX-8 jusqu’à 20 canaux
- Accessoires : contacting units pour cellules cylindriques, prismatiques et pouch
 |
 |
 |
 |
|
PRÊT À L’EMPLOI
Mise en œuvre rapide du système de mesure.
Démarrage immédiat
Connexion de la batterie, lancement de la mesure et visualisation des résultats.
Intégration simplifiée
Interfaces multiples permettant une intégration et un pilotage aisés des essais.
|
MESURE EN QUELQUES SECONDES
Acquisition rapide des données de mesure.
Multisine ou balayage
Jusqu’à 32 points de fréquence capturés en une seconde.
Mode burst ultra-rapide
Acquisition de centaines de points de mesure par seconde pour les applications dynamiques.
|
HAUTE PRÉCISION
Mesures fiables même en environnement perturbé.
Résistance aux interférences
Excitation en mode commutation et mesure basse tension garantissant une grande précision.
Paramétrage optimisable
Réglage fin des paramètres pour s’adapter au dispositif testé.
|
POUR BATTERIES ION
Compatible avec un large éventail de cellules.
Compatibilité étendue
Adapté aux batteries grand public comme aux cellules automobiles.
Conçu pour les utilisateurs
Basé sur une expérience éprouvée et optimisé pour les environnements de test exigeants.
|
Applications typiques
- Développement et recherche batterie
- Contrôle qualité en production
- Battery screening et tri de cellules
- Analyse du vieillissement et du SoH
- Modélisation électrique batterie
- Tests sécurité et validation
- Intégration en bancs de test automatisés
 |
 |
 |
 |
|
ÉLECTRIQUE
Acquisition rapide et efficace des caractéristiques électriques de la batterie afin de modéliser son comportement thermique.
|
THERMIQUE
Mesure des caractéristiques thermiques de la batterie pour permettre la modélisation thermique.
|
VIEILLISSEMENT
Suivi rapide de l’évolution et du vieillissement des batteries pour analyser les modèles d’usage.
|
SÉCURITÉ
Analyse des paramètres critiques afin de déterminer les limites de fonctionnement sécurisées des batteries.
|
Pourquoi choisir l’Inspectrum.10-5 MEAS-1 105
L’Inspectrum.10-5 MEAS-1 105 est une solution idéale pour les équipes recherchant une mesure EIS rapide, une mise en œuvre simple et une évolutivité. Sa capacité à tester plusieurs cellules, à analyser leur comportement électrique, thermique, vieillissement et sécurité, ainsi que son extension multicanaux, en font un outil performant pour les essais batterie modernes.
Associé à Inspectrum.Suite, il permet de piloter, automatiser et exploiter les données pour la modélisation et la qualification des batteries.
