Description

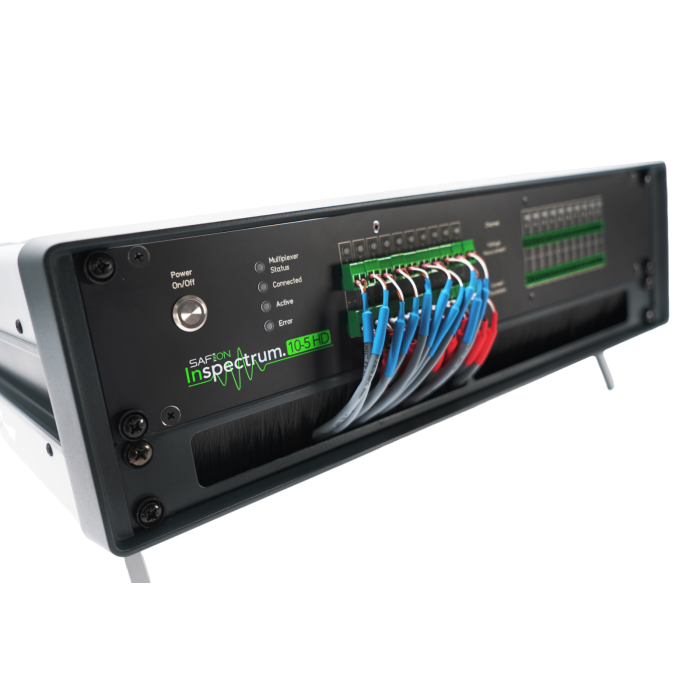

L’Inspectrum.10-5 HD est un système de spectroscopie d’impédance électrochimique conçu pour la caractérisation rapide et précise des cellules de batterie. Il permet notamment la mesure EIS jusqu’à 20 voies via multiplexage, offrant une solution adaptée aux architectures de test multicanal.
Grâce à sa technologie rapidEIS multi-sinus, il permet d’obtenir des résultats en quelques secondes avec une grande précision, en mesurant simultanément plusieurs points de fréquence. Cette approche réduit fortement les temps de test par rapport aux méthodes classiques.
Le système s’intègre facilement dans des bancs existants (cycleurs, enceintes thermiques) et s’appuie sur le logiciel Inspectrum.Suite pour automatiser les essais, analyser les données et faciliter l’exploitation des résultats.
Son format en rack 19 pouces, son fonctionnement sans refroidissement actif et son architecture évolutive en font une solution adaptée aux infrastructures de test industrielles.
Avantages
- Mesures précises et reproductibles pour une caractérisation fiable des cellules
- Mesure rapide grâce à la technologie rapidEIS (résultats en quelques secondes)
- Accélération des campagnes de test avec automatisation possible 24 h/24 et 7 j/7
- Réduction du délai de mise sur le marché des produits batterie
- Architecture évolutive et compacte jusqu’à 20 voies multiplexées
- Optimisation des coûts en testant plusieurs cellules avec un seul système
- Faible consommation sans refroidissement actif
- Intégration simple dans des bancs existants
- Commande externe et automatisation complète des essais
- Export des résultats pour exploitation et modélisation
Caractéristiques principales
- Canaux de mesure EIS : 1
- Extension multivoie : jusqu’à 20 canaux (MUX)
- Sortie courant AC : jusqu’à 10 A crête à crête
- Excitation AC : multi-sinus, jusqu’à 32 points simultanés
- Sortie courant DC : ±1 A (charge / décharge)
- Plage de fréquence : 1 mHz à 10 kHz
- Mesure EIS en charge / décharge : oui
- Mesure avec variation de température : oui
- Plage de tension : 0 à 5 V
- Précision impédance : < 1 %
- Interfaces : USB, CAN
- Boîtier : rack 19" – 3U
- Refroidissement : passif
- Logiciel : Inspectrum.Suite
 |
 |
 |
 |
|
PRÉCIS ET REPRODUCTIBLE
Le système permet d’obtenir une reproductibilité et une précision de mesure élevées pour garantir des résultats fiables.
- Précision supérieure à 99 % sur les résultats de mesure
- Matériel robuste limitant les influences externes sur les mesures
- Mesures précises pour établir des modèles fiables de cellules de batterie
|
MISE SUR LE MARCHÉ RAPIDE
La technologie rapidEIS permet d’accélérer les essais de caractérisation des cellules de batterie.
- Augmentation de la vitesse de test
- Essais automatisés de caractérisation des cellules 24 h / 24 et 7 j / 7
- Déploiement plus rapide des produits sur le marché
|
ÉVOLUTIF ET COMPACT

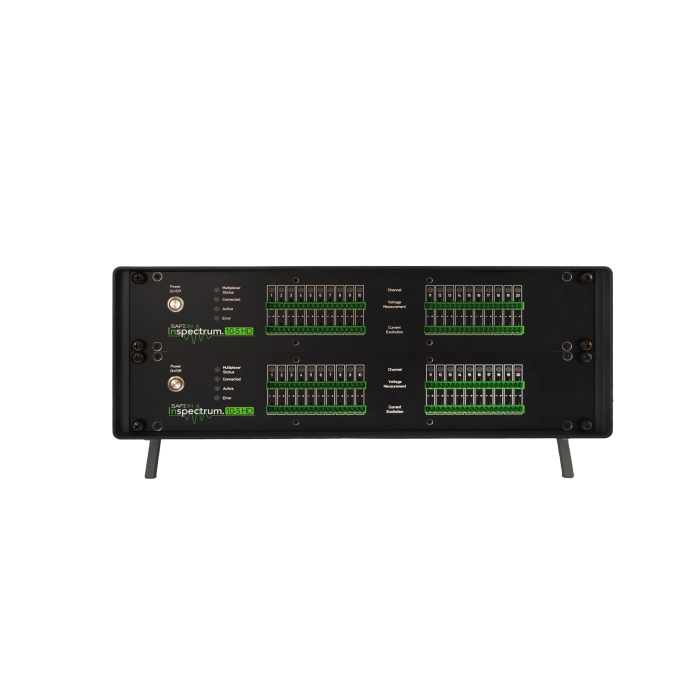

Les essais de caractérisation de batteries peuvent être étendus sur 20 canaux multiplexés dans un format rack 19 pouces standard.
- Forte densité de canaux EIS multi-sinus
- Tests de nombreuses cellules avec un seul système
- Conception à faible consommation, sans refroidissement actif
|
INTÉGRATION FACILE
La série Inspectrum.HD s’intègre facilement aux bancs de test existants avec cycleur de cellules et enceinte thermique.
- Intégration simple avec des interfaces polyvalentes
- Contrôle externe et automatisation complète des essais
- Export des données de résultats dans les formats souhaités
|
Applications typiques
- Électrique : caractérisation rapide des paramètres batterie
- Thermique : analyse des propriétés et modélisation thermique
- Vieillissement : suivi et modélisation des mécanismes de dégradation
- Sécurité : identification des limites de fonctionnement
- Diagnostic batterie et estimation du SoH
- Criblage et classification de cellules
- Développement et validation batterie
- Tests automatisés en environnement R&D et production
Pourquoi choisir l’Inspectrum.10-5 HD
L’Inspectrum.10-5 HD est une solution performante pour les équipes recherchant une combinaison de vitesse, précision et automatisation. Sa capacité multivoie, sa technologie rapidEIS et son intégration simple permettent d’accélérer les essais tout en garantissant une qualité de mesure élevée.
Il constitue un outil adapté aux environnements de test modernes nécessitant une caractérisation rapide, fiable et évolutive des cellules de batterie.
