Description

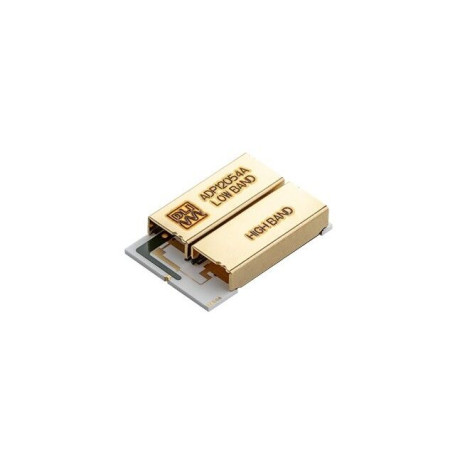

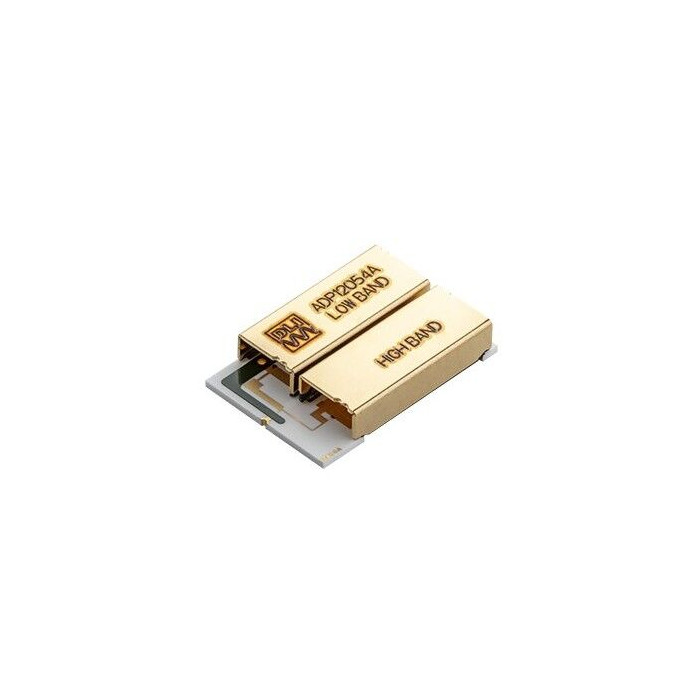

Les ADP12054 et ADP12055 sont des diplexeurs à montage en surface de marque DLI / Knowles, conçus pour les applications de communications par satellite. Ils permettent de séparer deux bandes de fréquences dans un format compact, avec une impédance caractéristique de 50 ohms.
Ces composants utilisent des matériaux à faibles pertes et stables en température. Leur conception en couche mince permet d’obtenir une solution intégrable avec des performances répétables et une faible variation des caractéristiques sur la plage de température spécifiée.
Avantages
- Solution compacte adaptée à l’intégration sur circuit imprimé.
- Montage en surface pour faciliter l’intégration dans les conceptions RF et hyperfréquences.
- Stabilité en température avec une plage de fonctionnement et de stockage de -55 °C à +125 °C.
- Impédance caractéristique de 50 ohms.
- Capot intégré en acier inoxydable sur trois côtés.
- Niveau de sensibilité à l’humidité MSL1.
- Puissance d’entrée de 10 W selon les données fournies.
Caractéristiques principales
- Type de produit : diplexeur à montage en surface
- Marque : DLI / Knowles
- Technologie : couche mince
- Bande basse commune : 10,7 à 12,75 GHz
- Bande haute selon modèle : 13,75 à 14,5 GHz ou 17,3 à 21,2 GHz
- Impédance caractéristique : 50 ohms
- Puissance d’entrée : 10 W
- Température de fonctionnement et de stockage : -55 °C à +125 °C
- Finition des terminaisons : ENIG, 3 à 6 micro pouces d’or sur 50 micro pouces de nickel
- Température maximale du procédé d’assemblage : 250 °C
Applications typiques
- Communications par satellite nécessitant la séparation de bandes de fréquences.
- Conceptions RF et hyperfréquences avec intégration sur circuit imprimé.
- Équipements compacts nécessitant un composant de filtrage à montage en surface.
- Systèmes utilisant une bande basse de 10,7 à 12,75 GHz associée à une seconde bande haute selon le modèle choisi.
Pourquoi choisir les diplexeurs à montage en surface ADP12054 / ADP12055
Les ADP12054 et ADP12055 répondent aux besoins d’intégration RF et hyperfréquence lorsque la compacité, la stabilité en température et la répétabilité des performances sont des critères importants. Les deux modèles partagent une même bande basse de 10,7 à 12,75 GHz, tout en proposant une bande haute différente selon l’application visée.
Le ADP12054 est adapté aux conceptions nécessitant une bande haute de 17,3 à 21,2 GHz, tandis que le ADP12055 couvre une bande haute de 13,75 à 14,5 GHz. Le choix entre les deux modèles doit donc être réalisé principalement selon la bande haute requise par l’application.
Spécifications et modèles disponibles
| Référence | Fonction | Bande basse | Bande haute | Pertes d'insertion typiques en bande basse | Pertes d'insertion typiques en bande haute | Isolation typique | Dimensions | Puissance d'entrée |
|---|
| ADP12054 |
Diplexeur à montage en surface |
10,7 à 12,75 GHz |
17,3 à 21,2 GHz |
1,5 dB |
1,7 dB de 17,3 à 20,2 GHz
2,6 dB de 20,2 à 21,2 GHz |
52 dB |
11,43 x 7,87 x 2,36 mm |
10 W |
| ADP12055 |
Diplexeur à montage en surface |
10,7 à 12,75 GHz |
13,75 à 14,5 GHz |
1,9 dB |
1,7 dB |
57 dB sur 10,7 à 12,75 GHz
43 dB sur 13,75 à 14,5 GHz |
12,7 x 9,39 x 2,36 mm |
10 W |
