Description

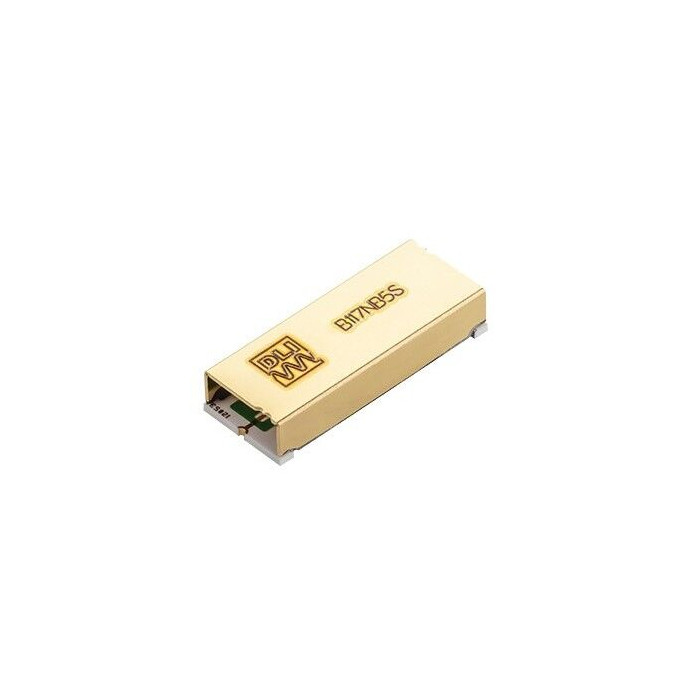

Le B117NB5S est un filtre passe-bande à montage en surface de marque DLI / Knowles, conçu pour couvrir une bande Satcom centrée à 11,725 GHz. Il est destiné aux conceptions nécessitant un filtrage RF compact, stable et intégrable sur circuit imprimé.
Ce filtre utilise des matériaux à faibles pertes et stables en température. Sa conception en couche mince permet d’obtenir une solution intégrable avec des performances répétables et une variation limitée des performances sur la plage de température spécifiée.
Avantages
- Format compact avec des dimensions de 11,43 x 4,45 x 2,49 mm.
- Montage en surface pour intégration sur circuit imprimé.
- Composant entièrement blindé selon les informations de la fiche technique.
- Stabilité en température sur une plage de fonctionnement et de stockage de -55 °C à +125 °C.
- Impédance caractéristique de 50 ohms.
- Niveau de sensibilité à l’humidité MSL1.
- Puissance d’entrée continue de 15 W, selon les conditions précisées par le fabricant.
Caractéristiques principales
- Référence : B117NB5S
- Fonction : filtre passe-bande à montage en surface
- Bande couverte : 10,7 à 12,75 GHz
- Fréquence centrale indiquée : 11,725 GHz
- Pertes d’insertion typiques : 1,8 dB
- Pertes d’insertion maximales : 3,0 dB
- Perte de retour typique : 20,0 dB
- Rejet côté bas typique : 65,0 dB de continu à 9,5 GHz
- Rejet côté haut typique : jusqu’à 70,0 dB selon la plage de fréquence
- Puissance d’entrée continue : 15 W
- Impédance caractéristique : 50 ohms
- Température de fonctionnement et de stockage : -55 °C à +125 °C
- Dimensions : 11,43 x 4,45 x 2,49 mm
- Finition des terminaisons : ENIG, 3 à 6 micro pouces d’or sur 50 micro pouces de nickel
- Conditionnement bande et bobine : référence B117NB5S-T à commander pour ce conditionnement
| Paramètre | Plage de fréquence | Valeur minimale | Valeur typique |
|---|
| Pertes d’insertion |
10,7 à 12,75 GHz |
|
1,8 dB |
| Perte de retour |
10,7 à 12,75 GHz |
10,0 dB |
20,0 dB |
| Rejet côté bas |
Continu à 9,5 GHz |
60,0 dB |
65,0 dB |
| Rejet côté haut |
13,75 à 14,5 GHz |
50,0 dB |
60,0 dB |
| Rejet côté haut |
14,0 à 14,5 GHz |
55,0 dB |
62,0 dB |
| Rejet côté haut |
14,5 à 22,0 GHz |
55,0 dB |
70,0 dB |
| Rejet côté haut |
22,0 à 28,5 GHz |
40,0 dB |
60,0 dB |
Applications typiques
- Communications par satellite sur bande centrée à 11,725 GHz.
- Filtrage RF dans les conceptions à montage en surface.
- Systèmes hyperfréquences compacts nécessitant un filtre passe-bande céramique.
- Cartes électroniques RF avec impédance caractéristique de 50 ohms.
Pourquoi choisir le filtre passe-bande céramique à montage en surface B117NB5S
Le B117NB5S combine un format compact, une bande passante de 10,7 à 12,75 GHz, une impédance de 50 ohms et un blindage complet. Il convient aux conceptions RF et hyperfréquences nécessitant un filtrage passe-bande stable pour les applications Satcom.
Sa puissance d’entrée continue de 15 W, sa plage de température de -55 °C à +125 °C et son niveau MSL1 en font une solution adaptée aux intégrations où la stabilité, la compacité et la répétabilité des performances sont des critères importants.
