Description

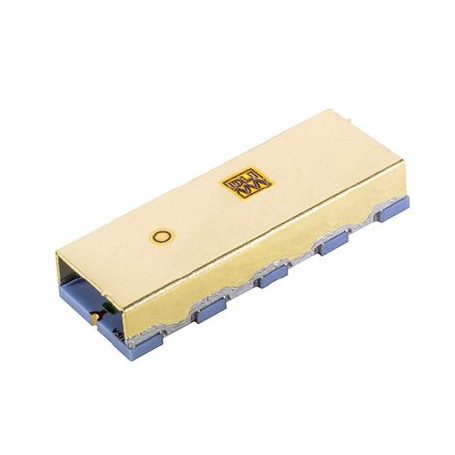

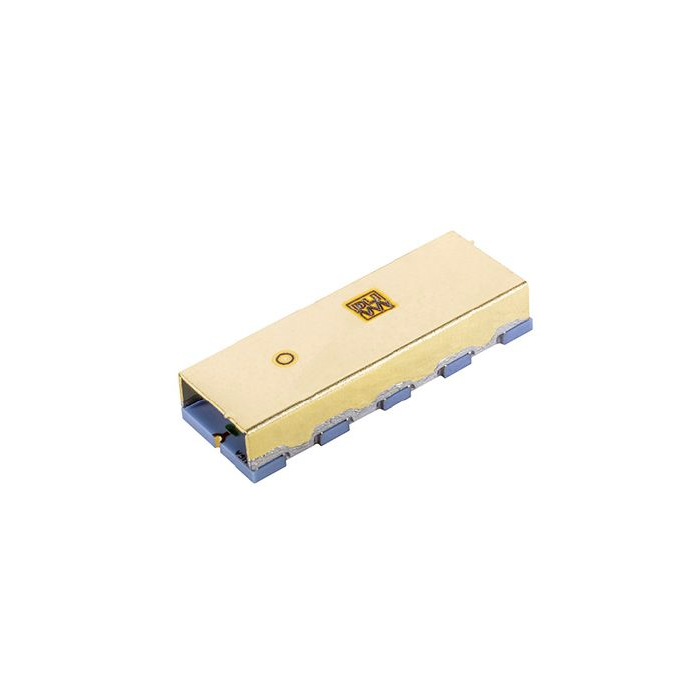

Le B140MB4S est un filtre passe-bande à montage en surface de marque DLI / Knowles, conçu pour couvrir une bande Satcom centrée à 14,0 GHz. Il s’adresse aux conceptions RF et hyperfréquences nécessitant un composant compact, stable et intégrable sur circuit imprimé.
Ce filtre utilise des matériaux à faibles pertes et stables en température. Sa technologie en couche mince permet d’obtenir une solution intégrable avec des performances répétables et une variation limitée des caractéristiques sur la plage de température spécifiée.
Avantages
- Format compact avec des dimensions de 12,7 x 4,57 x 2,62 mm.
- Montage en surface pour intégration sur circuit imprimé.
- Composant entièrement blindé selon les informations de la fiche technique.
- Stabilité en température sur une plage de fonctionnement et de stockage de -55 °C à +125 °C.
- Impédance caractéristique de 50 ohms.
- Niveau de sensibilité à l’humidité MSL1.
- Puissance d’entrée continue de 10 W, selon les conditions précisées par le fabricant.
Caractéristiques principales
- Référence : B140MB4S
- Fonction : filtre passe-bande à montage en surface
- Bande couverte : 13,75 à 14,5 GHz
- Fréquence centrale indiquée : 14,0 GHz
- Pertes d’insertion typiques : 2,0 dB
- Pertes d’insertion maximales : 3,0 dB
- Perte de retour typique : 21,0 dB
- Rejet côté bas typique : 70,0 dB de continu à 10,7 GHz et 60,0 dB de 10,7 à 12,75 GHz
- Rejet côté haut typique : 60,0 dB de 15,75 à 28,75 GHz
- Puissance d’entrée continue : 10 W
- Impédance caractéristique : 50 ohms
- Température de fonctionnement et de stockage : -55 °C à +125 °C
- Dimensions : 12,7 x 4,57 x 2,62 mm
- Finition des terminaisons : ENIG, 3 à 6 micro pouces d’or sur 50 micro pouces de nickel
- Température maximale du procédé d’assemblage : 250 °C
- Conditionnement bande et bobine : référence B140MB4S-T à commander pour ce conditionnement
| Paramètre | Plage de fréquence | Valeur minimale | Valeur typique |
|---|
| Pertes d’insertion |
13,75 à 14,5 GHz |
|
2,0 dB |
| Perte de retour |
13,75 à 14,5 GHz |
14,0 dB |
21,0 dB |
| Rejet côté bas |
Continu à 10,7 GHz |
55,0 dB |
70,0 dB |
| Rejet côté bas |
10,7 à 12,75 GHz |
50,0 dB |
60,0 dB |
| Rejet côté haut |
15,75 à 28,75 GHz |
40,0 dB |
60,0 dB |
Applications typiques
- Communications par satellite sur bande centrée à 14,0 GHz.
- Filtrage RF dans les conceptions à montage en surface.
- Systèmes hyperfréquences compacts nécessitant un filtre passe-bande céramique.
- Cartes électroniques RF avec impédance caractéristique de 50 ohms.
Pourquoi choisir le filtre passe-bande céramique à montage en surface B140MB4S
Le B140MB4S combine une bande passante de 13,75 à 14,5 GHz, un format compact, une impédance de 50 ohms et un blindage complet. Il répond aux besoins de filtrage RF pour les applications Satcom centrées à 14,0 GHz.
Sa stabilité en température, son niveau MSL1 et sa plage de fonctionnement de -55 °C à +125 °C en font une solution adaptée aux intégrations où la compacité, la répétabilité des performances et la tenue en environnement sont des critères importants.
