Carte mère embarquée EPIC 115 x 165 mm avec processeurs Intel Core 12e à 14e génération : EPIC-BTS9 | AAEON

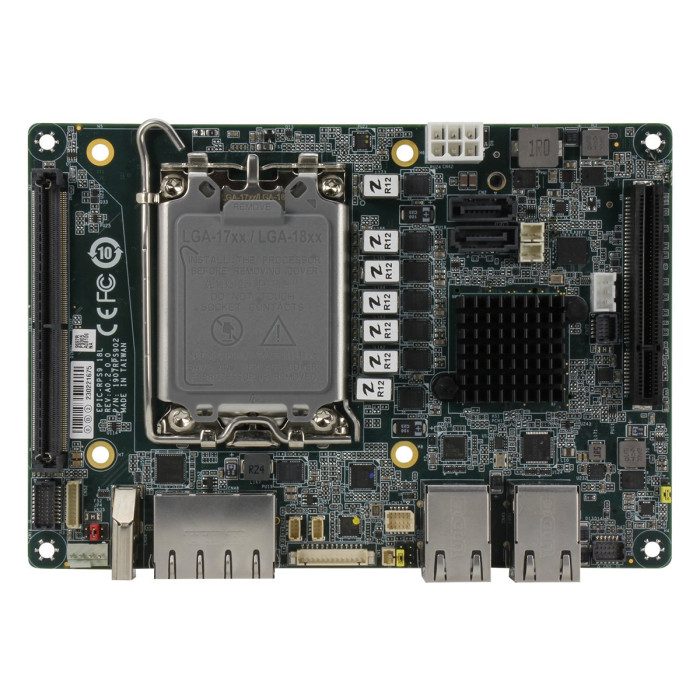

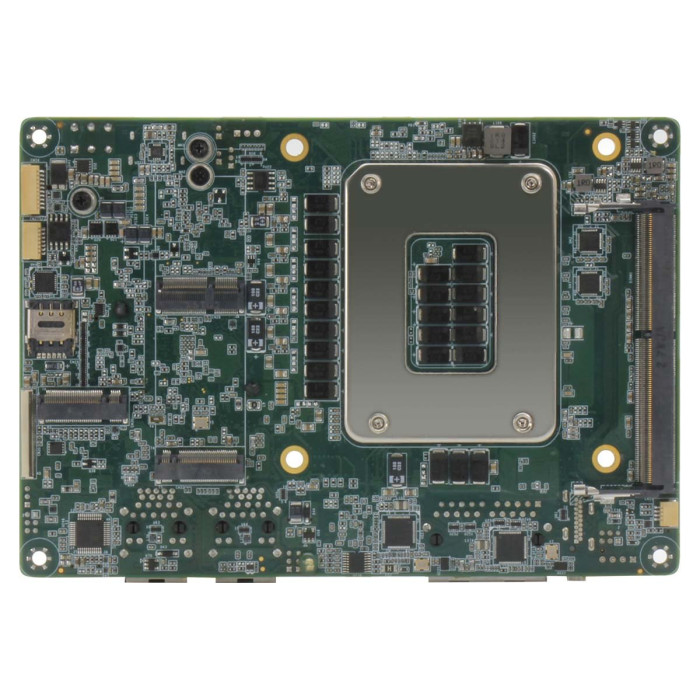

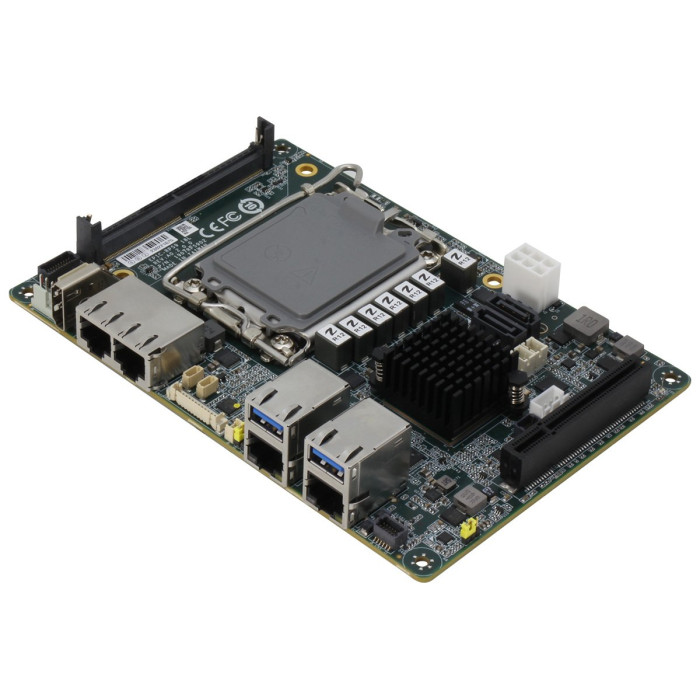

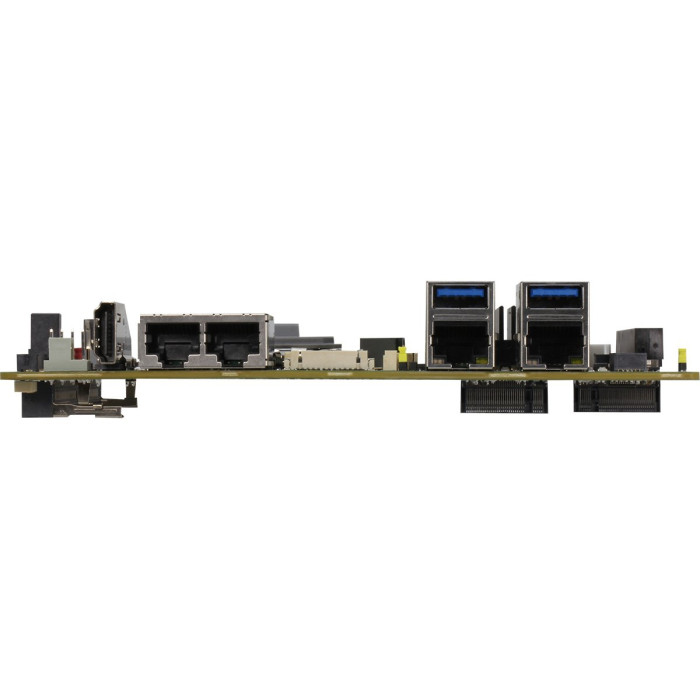

La EPIC-BTS9 est une carte mère embarquée au format EPIC 4 pouces, conçue pour intégrer des processeurs Intel Core de 12e, 13e et 14e génération ainsi que des processeurs Intel Core Series 2.

Avec ses dimensions de 115 x 165 mm, elle s’adresse aux intégrations industrielles compactes nécessitant de la puissance de calcul, une connectivité réseau étendue, plusieurs sorties d’affichage et de nombreuses possibilités d’extension.

La carte prend en charge la mémoire DDR5 SODIMM 4800 sur deux emplacements, jusqu’à 64 Go, et propose une connectique complète comprenant Ethernet, USB, ports série, GPIO, SATA, M.2 et PCIe.

Avantages

• Format EPIC compact de 115 x 165 mm pour les systèmes embarqués industriels.
• Compatibilité processeur étendue avec les générations Intel Core 12e, 13e et 14e, ainsi que les processeurs Intel Core Series 2.
• Mémoire DDR5 double canal avec deux emplacements SODIMM et une capacité maximale de 64 Go.
• Triple affichage simultané via HDMI, eDP et VGA.
• Connectivité réseau renforcée avec trois ports Ethernet 2,5 GbE et un port Ethernet 1 GbE.
• Nombreuses extensions grâce aux interfaces M.2, PCIe 4.0 x8 et connecteur FPC PCIe 3.0 x2.
• Sécurité matérielle TPM 2.0 intégrée.
• Conception industrielle avec une température de fonctionnement de 0 °C à 60 °C.

Caractéristiques principales

• Format : carte EPIC 4 pouces.
• Dimensions : 115 x 165 mm.
• Processeurs compatibles : Intel Core 12e, 13e et 14e génération jusqu’à 35 W ou 65 W, et Intel Core Series 2 jusqu’à 35 W ou 65 W.
• Jeu de composants : Intel 600 Series, versions R680E, Q670E ou H610E selon modèle.
• Mémoire : DDR5 4800 double canal SODIMM x 2, jusqu’à 64 Go.
• Prise en charge ECC : uniquement avec la version R680E.
• BIOS : UEFI.
• Sécurité : TPM 2.0.
• Affichage : HDMI 2.0 x 1, eDP 1.4 x 1, VGA x 1.
• Affichage multiple : jusqu’à 3 écrans simultanés.
• Réseau : Intel I226 2,5 GbE x 3 et Intel I219-LM GbE x 1.
• USB externe : USB 3.2 Gen 1 x 1 et USB 3.2 Gen 2 x 1.
• USB interne : USB 2.0 x 2.
• Ports série : COM x 2 en RS-232/422/485.
• Stockage : SATA 6 Gb/s x 2 et M.2 2280 M-Key selon version.
• Extensions : M.2 3052 B-Key, M.2 2230 E-Key, PCIe 4.0 x8 et connecteur FPC PCIe 3.0 x2.
• Entrées et sorties numériques : GPIO 8 bits.
• Carte SIM : Nano SIM x 1.
• Alimentation : entrée +12 V, connecteur 6 broches.
• Température de fonctionnement : 0 °C à 60 °C.
• Température de stockage : -40 °C à 85 °C.
• Humidité de fonctionnement : 0 % à 90 %, sans condensation.
• Certifications électromagnétiques : CE/FCC Classe A.
• MTBF : 353 666 heures.

Applications typiques

• Systèmes embarqués industriels compacts.
• Ordinateurs industriels sur mesure.
• Solutions d’automatisation industrielle.
• Systèmes nécessitant plusieurs interfaces réseau.
• Applications d’affichage industriel multi-écrans.
• Équipements intégrant des extensions M.2 et PCIe.
• Plateformes de contrôle et de supervision.

Pourquoi choisir EPIC-BTS9

La EPIC-BTS9 est adaptée aux intégrateurs recherchant une carte mère embarquée compacte, performante et évolutive. Son format EPIC, sa compatibilité avec plusieurs générations de processeurs Intel Core, sa mémoire DDR5 et ses nombreuses interfaces permettent de concevoir des systèmes industriels puissants dans un encombrement réduit.

Elle se distingue également par sa connectivité réseau étendue, son triple affichage, ses extensions M.2 et PCIe, ainsi que par sa sécurité TPM 2.0. Ces caractéristiques en font une base pertinente pour les projets embarqués nécessitant à la fois puissance de calcul, flexibilité d’intégration et connectivité industrielle.
