Description

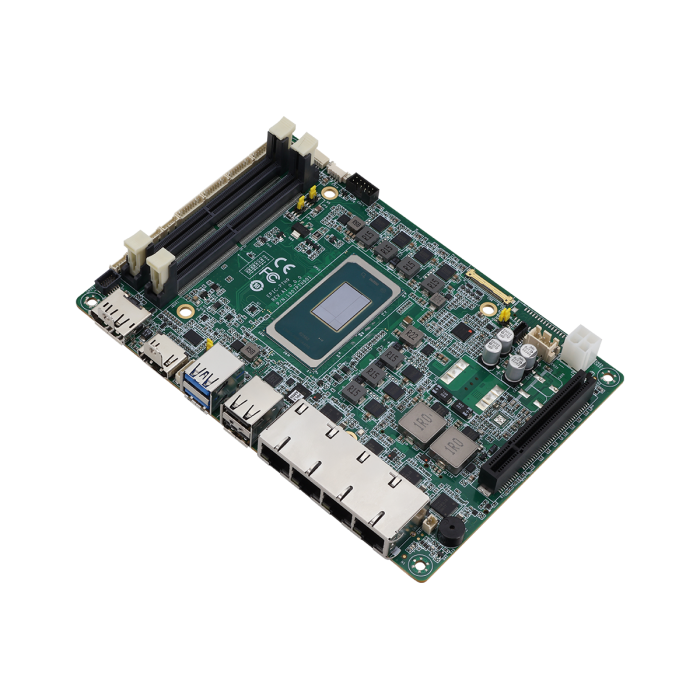

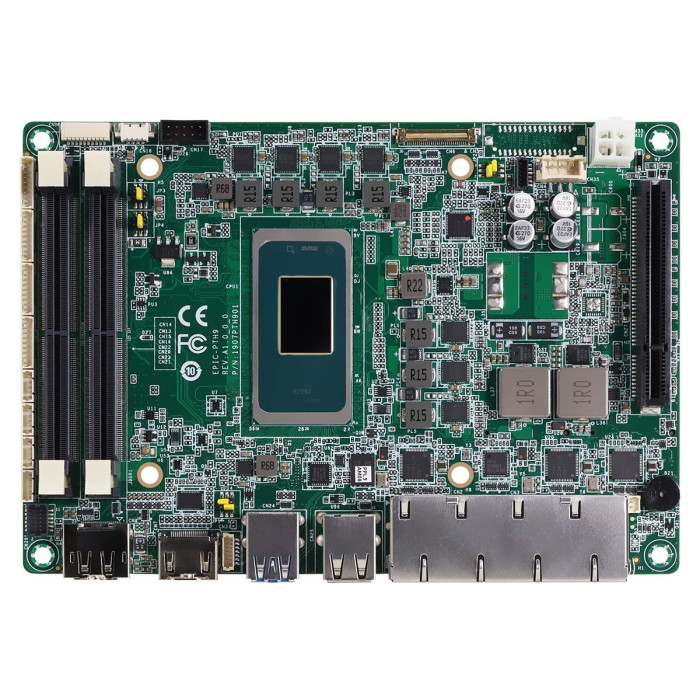

La EPIC-PTH9 est une carte mère industrielle au format EPIC 4 pouces, conçue pour les applications embarquées nécessitant un haut niveau de performance, une connectivité réseau renforcée et de nombreuses possibilités d’extension.
Elle intègre des processeurs Intel Core Ultra série 3, avec une enveloppe indiquée jusqu’à 65 W, une mémoire DDR5 SODIMM double canal jusqu’à 128 Go et une capacité graphique annoncée jusqu’à 180 TOPS.

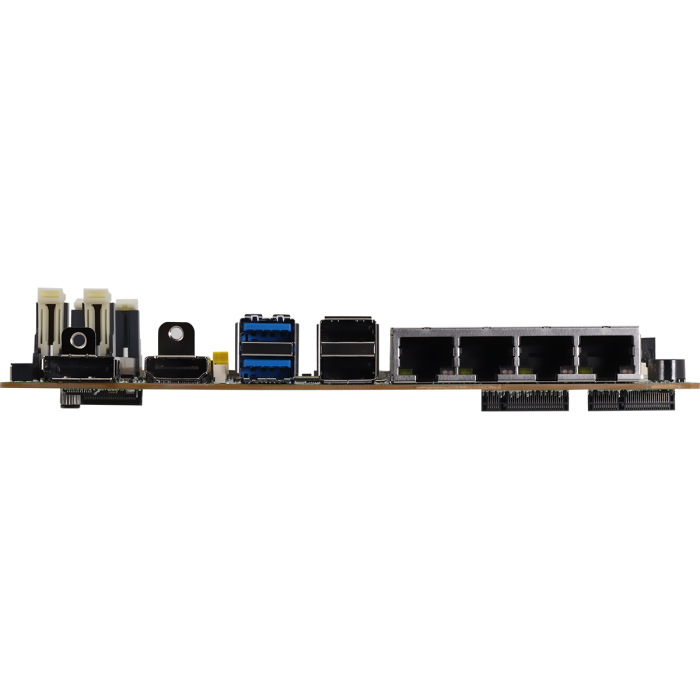

Grâce à ses sorties HDMI 2.1, DP 2.1 et LVDS ou eDP en option, la carte permet la gestion de jusqu’à trois affichages simultanés.
Avantages
- Format EPIC compact de 115 x 165 mm pour intégration dans des systèmes embarqués industriels.
- Processeurs Intel Core Ultra série 3 pour les applications nécessitant puissance de calcul et traitement graphique.
- Mémoire DDR5 jusqu’à 128 Go avec deux emplacements SODIMM.
- Connectivité réseau étendue avec trois ports 2,5 GbE et un port GbE.
- Triple affichage simultané via LVDS ou eDP, HDMI 2.1 et DP 2.1.
- Nombreuses possibilités d’extension avec M.2 M-Key, M.2 B-Key, M.2 E-Key et, selon la version, un emplacement PCIe 5.0 x8.
- Large plage d’alimentation de 9 V à 24 V continu.
- Fonctions industrielles intégrées avec TPM 2.0, GPIO 8 bits, ports COM et surveillance matérielle.
Caractéristiques principales
- Format : carte EPIC 4 pouces, 115 x 165 mm.
- Processeurs : Intel Core Ultra X7 358H ou Intel Core Ultra 7 356H selon modèle.
- Mémoire : DDR5 7200, double canal, 2 emplacements SODIMM, jusqu’à 128 Go, non ECC.
- Affichage : HDMI 2.1, DP 2.1, LVDS double canal 18/24 bits ou eDP en option.
- Affichages simultanés : jusqu’à 3 écrans.
- Réseau : 3 ports 2,5 GbE et 1 port GbE.
- USB : 2 ports USB 3.2 Gen 2 et 6 ports USB 2.0.
- Ports série : 4 ports COM, dont 2 ports RS-232/422/485 et 2 ports RS-232.
- Extensions : M.2 3052 B-Key, M.2 2280 M-Key, M.2 2230 E-Key.
- Extension PCIe : emplacement PCIe 5.0 x8 disponible sur la version équipée du processeur Intel Core Ultra 7 356H.
- Sécurité : TPM 2.0.
- Alimentation : 9 V à 24 V continu, option 12 V.
- Température de fonctionnement : -20 °C à +70 °C.
- Compatibilité système indiquée : Windows 11 64 bits et Ubuntu 26.04.
- Certification : CE/FCC Classe A.
Applications typiques
- Systèmes embarqués industriels nécessitant un format compact et une forte capacité de traitement.
- Informatique industrielle avec besoins en réseau multiport.
- Solutions d’affichage industriel avec plusieurs sorties vidéo simultanées.
- Automatisation et contrôle machine avec ports série, GPIO et entrées/sorties internes.
- Systèmes Edge Computing nécessitant des extensions M.2 et une connectivité haut débit.
- Intégration dans équipements industriels soumis à une plage de température étendue.

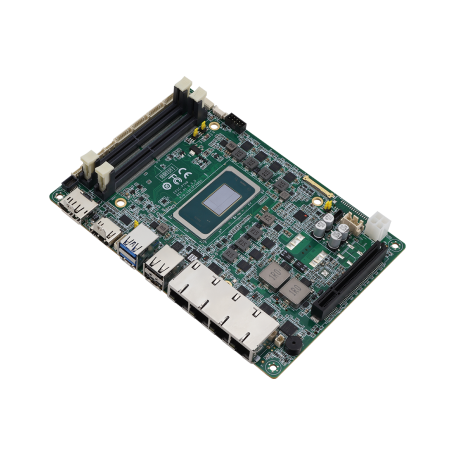

Pourquoi choisir la carte mère EPIC - Intel Core Ultra série 3 et triple affichage : EPIC-PTH9
La EPIC-PTH9 constitue une solution adaptée aux intégrations embarquées industrielles qui nécessitent un équilibre entre performance processeur, connectivité réseau, gestion multi-affichage et capacité d’extension.
Son format EPIC 115 x 165 mm, sa mémoire DDR5 jusqu’à 128 Go, ses quatre ports réseau et ses connecteurs M.2 permettent de concevoir des systèmes compacts et évolutifs pour des applications industrielles exigeantes.
Comparatif des modèles de la série EPIC-PTH9
| Modèle | Processeur | Mémoire | Affichage | Réseau | USB | Ports COM | Extensions | Alimentation | Température |
|---|
| EPIC-PTH9-A10-0001 |
Intel Core Ultra X7 358H |
DDR5 SODIMM x 2, non ECC |
HDMI x 1, DP x 1, LVDS x 1 |
2,5 GbE x 3, GbE x 1 |
USB 3.2 Gen 2 x 2, USB 2.0 x 6 |
RS-232/422/485 x 2, RS-232 x 2 |
M.2 3052 B-Key x 1, M.2 2280 M-Key x 1, M.2 2230 E-Key x 1 |
9 V à 24 V continu |
-20 °C à +70 °C |
| EPIC-PTH9-A10-0002 |
Intel Core Ultra 7 356H |
DDR5 SODIMM x 2, non ECC |
HDMI x 1, DP x 1, LVDS x 1 |
2,5 GbE x 3, GbE x 1 |
USB 3.2 Gen 2 x 2, USB 2.0 x 6 |
RS-232/422/485 x 2, RS-232 x 2 |
M.2 3052 B-Key x 1, M.2 2280 M-Key x 1, M.2 2230 E-Key x 1, PCIe 5.0 x8 x 1 |
9 V à 24 V continu |
-20 °C à +70 °C |
