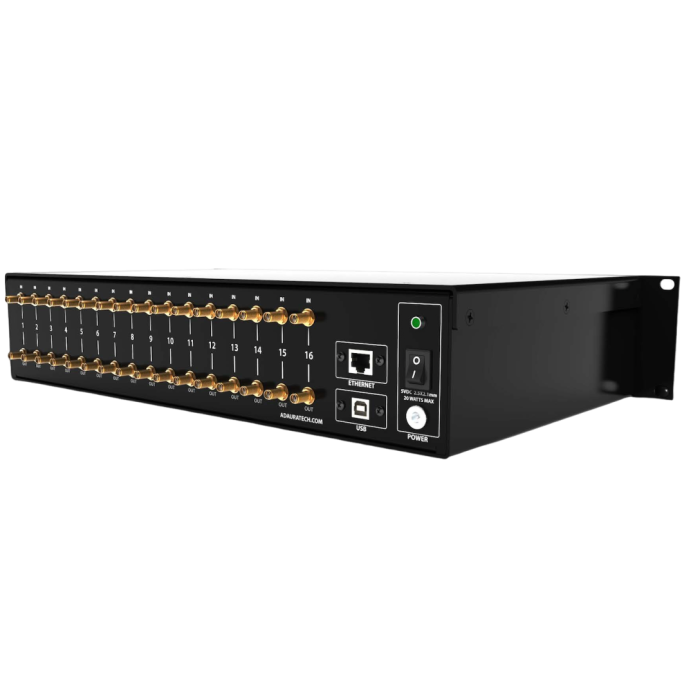

Atténuateur RF programmable en baie - jusqu’à 64 voies et 120 dB : Série AD-USB Rackmount | ADAURA TECHNOLOGIES

Les atténuateurs RF programmables en baie AdauraTech sont conçus pour l’intégration dans des systèmes de test RF automatisés, notamment lorsque le nombre de voies devient un critère essentiel. Leur format rack permet une installation structurée dans des baies de test standard, avec des configurations allant de 10 à 64 voies selon les modèles.

Ces solutions s’adressent aux environnements de test et mesure RF, aux bancs automatisés et aux architectures nécessitant un contrôle précis et répétable de plusieurs chemins RF. Elles permettent de passer d’un usage de table vers une configuration plus dense, adaptée aux systèmes de validation et de production.

La gamme comprend plusieurs familles selon la plage de fréquence, la plage d’atténuation et le pas de réglage. Les modèles disponibles couvrent des fréquences allant de 5 MHz à 8 GHz, avec des plages d’atténuation jusqu’à 120 dB et un pas fin jusqu’à 0,05 dB selon les versions.

Avantages

• Format baie 19 pouces adapté aux bancs de test RF automatisés et aux intégrations en environnement industriel ou laboratoire.
• Haute densité de voies avec des configurations de 10, 12, 16, 24, 32, 48 ou 64 voies selon les modèles.
• Configurations personnalisées indiquées par le constructeur jusqu’à 512 voies selon les besoins d’intégration.
• Large choix de plages de fréquence avec des familles couvrant 5 à 6000 MHz, 50 à 8000 MHz ou 100 à 8000 MHz.
• Atténuation élevée jusqu’à 120 dB sur la série R4.
• Pas d’atténuation fin jusqu’à 0,05 dB sur les modèles R4.
• Connectique SMA ou N selon les configurations indiquées par le constructeur.
• Intégration facilitée dans les architectures de test multivoies et les systèmes automatisés.

Caractéristiques principales

• Type de produit : atténuateur RF programmable en baie.
• Formats disponibles : 1U, 2U, 3U ou 4U selon le nombre de voies.
• Nombre de voies : 10 à 64 voies selon les modèles standards.
• Configurations personnalisées : de 1 à 512 voies selon les informations constructeur.
• Plages de fréquence : 5 - 6000 MHz, 50 - 8000 MHz ou 100 - 8000 MHz selon les séries.
• Plages d’atténuation : 0 - 95 dB ou 0 - 120 dB selon les modèles.
• Pas d’atténuation : 0,25 dB ou 0,05 dB selon les séries.
• Connecteurs RF : SMA ou N selon les configurations.

Applications typiques

• Bancs de test RF automatisés nécessitant un contrôle simultané de plusieurs voies.
• Systèmes ATE pour validation, qualification ou production.
• Simulation de pertes de signal RF sur plusieurs chemins de mesure.
• Tests multivoies pour équipements radio, modules sans fil ou sous-systèmes RF.
• Validation de récepteurs et d’émetteurs RF avec niveaux de signal contrôlés.
• Intégration en baie 19 pouces pour plateformes de test complexes.
• Essais de répétabilité nécessitant des conditions de test stables et reproductibles.

Pourquoi choisir les atténuateurs RF programmables en baie Série AD-USB Rackmount

Les atténuateurs RF programmables en baie Série AD-USB Rackmount permettent de structurer des bancs de test RF à forte densité tout en conservant un contrôle précis de l’atténuation sur chaque voie. Leur format rack facilite l’intégration dans des systèmes de test automatisés, en particulier lorsque plusieurs chemins RF doivent être pilotés dans un même environnement.

Grâce aux différentes familles disponibles, il est possible de choisir la série adaptée selon la plage de fréquence, la plage d’atténuation, le pas de réglage et le nombre de voies souhaités. Les modèles R4 privilégient une atténuation jusqu’à 120 dB avec un pas de 0,05 dB, tandis que les séries R3 couvrent des besoins jusqu’à 95 dB avec un pas de 0,25 dB.

En tant que distributeur à forte valeur ajoutée, ES France accompagne ses clients dans le choix de la configuration la plus adaptée : nombre de voies, format de baie, connectique RF, plage de fréquence et niveau d’atténuation. Cet accompagnement permet de sécuriser l’intégration des atténuateurs dans des architectures RF de test et mesure.

Références et spécifications

Comparatif des modèles - Série R4, 100 à 8000 MHz, 0 à 120 dB

Comparatif des modèles - Série R3, 50 à 8000 MHz, 0 à 95 dB

Comparatif des modèles - Série R3, 5 à 6000 MHz, 0 à 95 dB
