Description

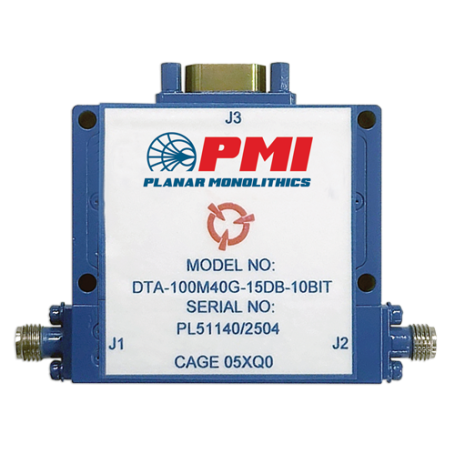

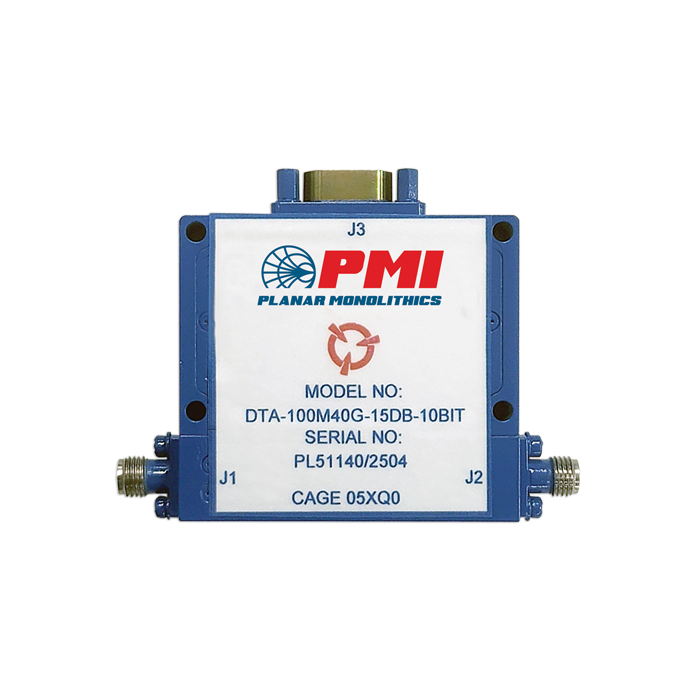

Le DTA-100M40G-15DB-10BIT est un atténuateur programmable 10 bits conçu pour les applications RF et hyperfréquences nécessitant un réglage précis de l’atténuation sur une large plage de fréquences.
Il couvre une bande de fonctionnement de 100 MHz à 40 GHz et offre une plage d’atténuation moyenne de 16 dB, avec une résolution de pas de 0,015625 dB. Le produit est équipé de connecteurs RF 2,92 mm femelles et d’un connecteur de commande micro-D 15 broches.
Avantages
- Large bande de fréquences de 100 MHz à 40 GHz
- Commande programmable 10 bits pour un réglage fin de l’atténuation
- Résolution très fine avec un pas minimal de 0,015625 dB
- Plage d’atténuation de 16 dB adaptée aux bancs de test RF
- Temps de commutation rapide avec un temps d’établissement maximal de 1,0 µs
- Format compact avec connectique RF 2,92 mm
- Plage de température de fonctionnement de -50 °C à +85 °C
Caractéristiques principales
- Référence : DTA-100M40G-15DB-10BIT
- Type : atténuateur programmable 10 bits
- Fréquence : 100 MHz à 40 GHz
- Plage moyenne d’atténuation : 16 dB
- Perte d’insertion : 3,0 dB typique jusqu’à 20 GHz ; 6,0 dB typique jusqu’à 40 GHz
- TOS : 2,5:1 typique
- Précision d’atténuation : ±2,5 dB typique
- Pas minimal d’atténuation : 0,015625 dB
- Puissance admissible : +24 dBm onde continue maximum
- Compression à 1 dB en entrée : +20 dBm typique
- Temps d’activation : 1,0 µs maximum
- Temps de désactivation : 0,5 µs maximum
- Alimentation : +12 V à +15 V, 50 mA maximum
- Connecteurs RF : 2 connecteurs 2,92 mm femelles
- Connecteur de commande : micro-D 15 broches
- Masse : 85 g environ
- Finition : bleu peint
- Température de fonctionnement : -50 °C à +85 °C
- Température de stockage : -65 °C à +125 °C
Applications typiques
- Bancs de test RF et hyperfréquences
- Simulation de niveaux de signal dans une chaîne RF
- Réglage d’atténuation automatisé dans des systèmes de mesure
- Validation de récepteurs, modules RF et sous-ensembles hyperfréquences
- Essais de linéarité et de dynamique de signal
- Intégration dans des architectures de test programmables
Pourquoi choisir « Atténuateur programmable 10 bits 100 MHz à 40 GHz : DTA-100M40G-15DB-10BIT »
Le DTA-100M40G-15DB-10BIT combine une large couverture fréquentielle jusqu’à 40 GHz, une commande programmable 10 bits et une résolution d’atténuation très fine. Il constitue une solution adaptée aux environnements de test nécessitant un contrôle précis et rapide du niveau de signal RF.
Grâce à sa connectique 2,92 mm, son interface de commande micro-D 15 broches et sa plage de température étendue, il répond aux besoins d’intégration dans des systèmes de mesure et de validation RF exigeants.
