Description

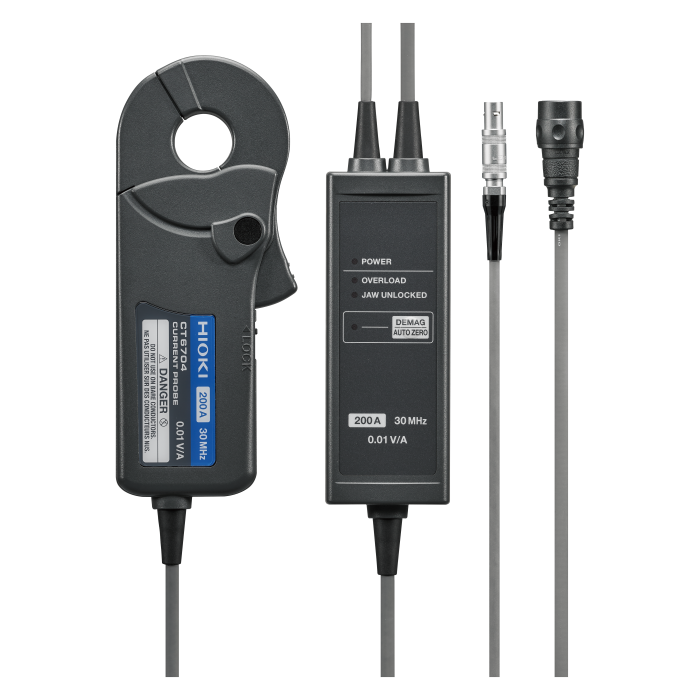

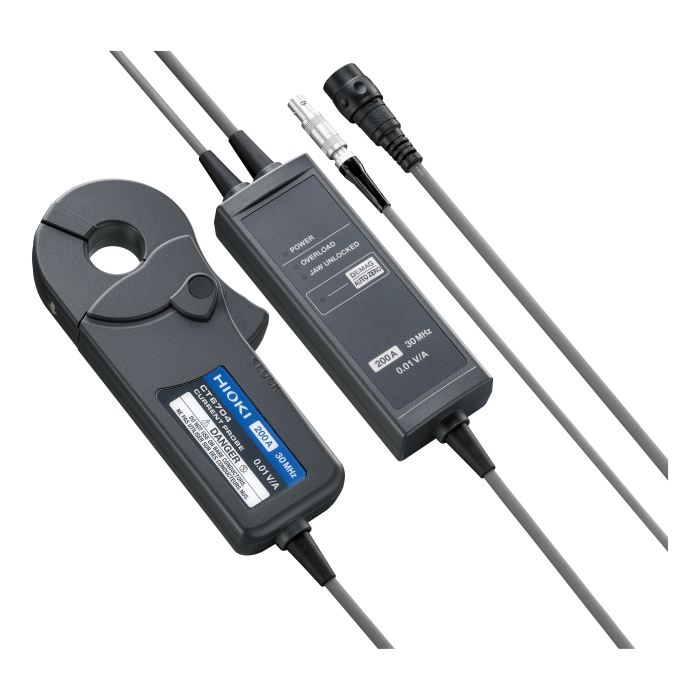

La CT6704 est une sonde de courant CA/CC Fluxgate conçue pour la mesure de courants jusqu’à 200 A efficaces, avec une bande passante de courant continu à 30 MHz. Elle permet de mesurer des formes d’onde de courant rapides dans les circuits d’électronique de puissance, avec une sortie BNC adaptée aux oscilloscopes et aux systèmes de mesure compatibles.
Grâce à son principe de détection Fluxgate, la CT6704 réduit la dérive du décalage continu liée aux variations de température et à l’auto-échauffement, tout en conservant une capacité de mesure large bande pour les courants élevés.
Avantages
- Mesure de courant élevée : courant nominal de 200 A efficaces et courant crête maximal de ±400 A.
- Large bande passante : mesure de courant continu à 30 MHz pour l’analyse de signaux rapides.
- Stabilité du signal : détection Fluxgate limitant la dérive du décalage continu sous l’effet de la température et de l’auto-échauffement.
- Connexion simple aux instruments : sortie de mesure 10 mV/A via connecteur BNC.
- Préparation de mesure intégrée : fonction de démagnétisation et réglage automatique du zéro.
Caractéristiques principales
- Type de sonde : sonde de courant CA/CC à détection Fluxgate.
- Courant nominal : 200 A efficaces.
- Courant crête maximal : ±400 A.
- Bande passante : courant continu à 30 MHz.
- Temps de montée : inférieur ou égal à 11,6 ns.
- Précision : ±0,5 % de la lecture ±0,5 mV.
- Sortie de mesure : 10 mV/A.
- Connecteur de sortie : BNC.
- Diamètre maximal du conducteur : 20 mm.
- Coefficient de température du décalage : ±0,1 mV/°C.
- Température de fonctionnement : de −10 °C à +50 °C.
- Courant nominal maintenu sans déclassement : 200 A efficaces jusqu’à 100 kHz.
- Alimentation : via connecteur LEMO 2 broches, avec alimentation HIOKI 3269 ou MR6000 équipé de l’unité d’alimentation de sonde Z5021.
- Accessoires fournis : CT6704 avec mallette rigide, manuel d’instructions et précautions d’utilisation.
Applications typiques
- Mesures de courant dans les circuits d’électronique de puissance rapides.
- Analyse du comportement de commutation des composants SiC et GaN.
- Analyse des pertes de commutation des modules de puissance.
- Mesures sur convertisseurs CC/CC et alimentations à découpage.
- Développement et essais de variateurs de moteur.
Pourquoi choisir Sonde de courant CA/CC Fluxgate - 200 A et 30 MHz : CT6704
La CT6704 constitue une solution adaptée aux mesures de courant CA/CC rapides dans les applications d’électronique de puissance. Elle associe un courant nominal de 200 A efficaces, une bande passante jusqu’à 30 MHz, une sortie BNC 10 mV/A et une détection Fluxgate pour améliorer la stabilité du signal lors des mesures longues ou sensibles aux variations thermiques.
ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de la solution de mesure selon les contraintes de courant, de bande passante, de raccordement et d’environnement d’essai.
