Description

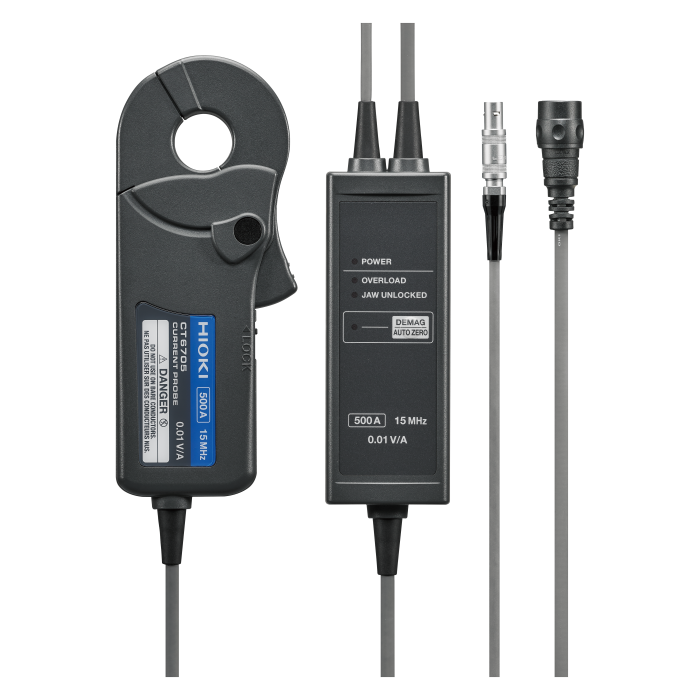

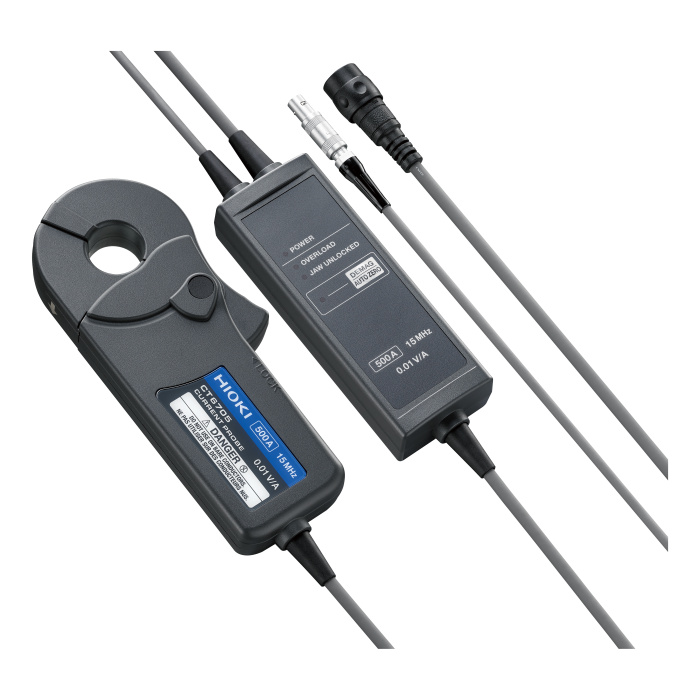

La CT6705 est une sonde de courant CA/CC Fluxgate destinée aux mesures de courant élevé avec oscilloscopes, enregistreurs de données et systèmes d’acquisition disposant d’une entrée BNC.
Elle permet de mesurer des courants jusqu’à 500 A efficaces, avec un courant crête maximal de ±800 A et une bande passante de courant continu à 15 MHz. Son principe de détection Fluxgate contribue à réduire la dérive du décalage continu liée aux variations de température et à l’auto-échauffement.
Avantages
- Mesure de courant élevé : courant nominal de 500 A efficaces et courant crête maximal de ±800 A.
- Technologie Fluxgate : stabilisation de la composante continue et basse fréquence du signal de mesure.
- Bande passante adaptée aux signaux rapides : mesure de courant continu à 15 MHz.
- Connexion directe aux instruments : sortie de mesure 10 mV/A via connecteur BNC.
- Mesures longues plus stables : faible dérive du signal lors des variations de température et de l’auto-échauffement.
- Préparation de mesure intégrée : fonction de démagnétisation et réglage automatique du zéro.
Caractéristiques principales
- Type de sonde : sonde de courant CA/CC à détection Fluxgate.
- Courant nominal : 500 A efficaces.
- Courant crête maximal : ±800 A.
- Bande passante : courant continu à 15 MHz.
- Temps de montée : inférieur ou égal à 23,3 ns.
- Précision : ±0,5 % de la lecture ±1 mV.
- Sortie de mesure : 10 mV/A.
- Connecteur de sortie : BNC.
- Diamètre maximal du conducteur : 20 mm.
- Coefficient de température du décalage : ±0,1 mV/°C.
- Température de fonctionnement : de −10 °C à +50 °C.
- Courant nominal maintenu sans déclassement : 500 A efficaces jusqu’à 10 kHz.
- Alimentation : via connecteur LEMO 2 broches, avec alimentation HIOKI 3269 ou enregistreur MR6000 équipé de l’unité d’alimentation de sonde Z5021.
- Capacité d’alimentation : jusqu’à trois sondes CT6705 avec une alimentation 3269, ou jusqu’à cinq sondes avec un MR6000 équipé du Z5021.
- Accessoires fournis : CT6705 avec mallette rigide, manuel d’instructions et précautions d’utilisation.
Applications typiques
- Mesures de courant en électronique de puissance à courant élevé.
- Analyse d’onduleurs et de convertisseurs.
- Mesures sur circuits d’onduleurs à composants SiC et GaN.
- Analyse des pertes de commutation des modules de puissance.
- Développement et essais d’entraînements électriques pour véhicules électriques, applications ferroviaires et industrielles.
Pourquoi choisir Sonde de courant CA/CC Fluxgate - 500 A et 15 MHz : CT6705
La CT6705 est adaptée aux mesures de courant CA/CC élevées nécessitant une bande passante jusqu’à 15 MHz et une bonne stabilité du signal. Sa technologie Fluxgate, son courant nominal de 500 A efficaces, sa sortie BNC 10 mV/A et son diamètre conducteur maximal de 20 mm en font une solution pertinente pour les essais d’électronique de puissance, les mesures sur convertisseurs, les onduleurs et les variateurs.
ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de la solution de mesure selon les contraintes de courant, de bande passante, de raccordement et d’environnement d’essai.
