Description

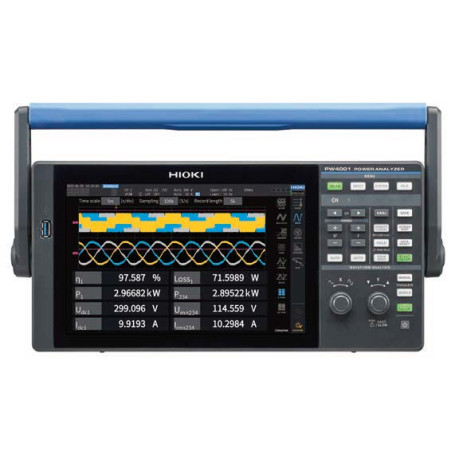

Le HIOKI PW4001-02 est un analyseur de puissance compact 4 voies destiné aux mesures de puissance DC et AC. Il dispose de 4 entrées tension et 4 entrées courant, avec une bande de mesure allant de DC à 600 kHz et un échantillonnage 2,5 MHz / 16 bits.
La version PW4001-02 intègre l’option Waveform and D/A output, avec 16 canaux de sortie, mais ne comprend pas l’option analyse moteur ni l’alimentation DC optionnelle.
Avantages
- Analyse de puissance sur 4 voies tension et 4 voies courant.
- Précision en DC et à 50/60 Hz : ±0,03 % de la lecture ±0,01 % de la gamme.
- Bande de mesure large : DC, 0,1 Hz à 600 kHz.
- Échantillonnage rapide : 2,5 MHz / 16 bits.
- Format compact et léger : environ 4,6 kg.
- Mémoire interne de 15 GB pour les réglages, données mesurées et captures d’écran.
- Interface CAN / CAN FD pour l’intégration des données de mesure.
- Sortie Waveform / D/A 16 canaux intégrée.
Caractéristiques principales
- Type d’appareil : analyseur de puissance.
- Modèle : PW4001-02.

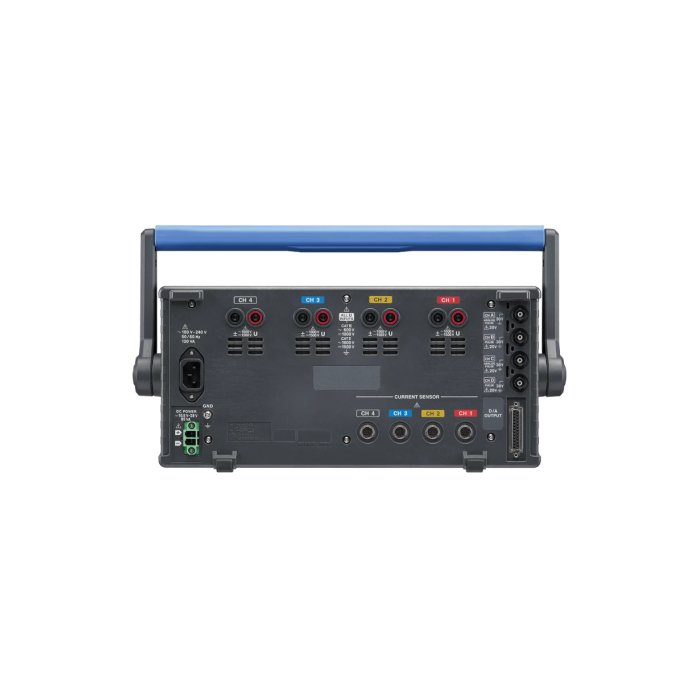

- Nombre de voies : 4 voies tension et 4 voies courant.
- Bande de mesure : DC, 0,1 Hz à 600 kHz.
- Échantillonnage : 2,5 MHz, 16 bits.
- Précision puissance DC / 50-60 Hz : ±0,03 % lecture ±0,01 % gamme.
- Gammes tension : 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V.
- Entrée courant : par capteurs de courant.
- Mise à jour des données : 1 ms, 10 ms, 50 ms, 200 ms.
- Mémoire interne : 15 GB.
- Interface CAN / CAN FD : oui.

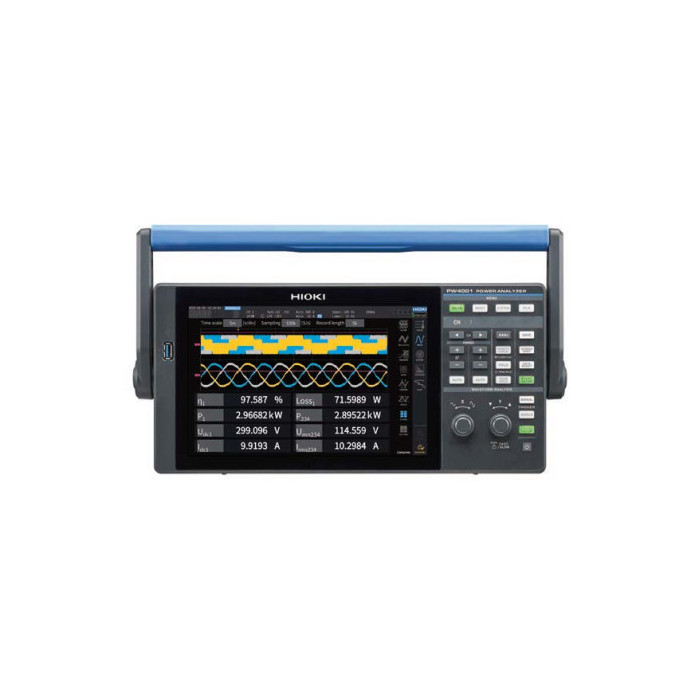

- Écran : LCD couleur tactile 10,1" WXGA.
- Température de fonctionnement : -20 °C à +50 °C.
- Poids : environ 4,6 kg.
- Sortie Waveform / D/A : oui, 16 canaux.
- Connecteur de sortie : D-sub 25 broches.
- Rafraîchissement sortie waveform : 1 MHz.
- Sortie waveform : ±2 V pleine échelle ou ±1 V pleine échelle.
- Sortie analogique : ±5 V DC pleine échelle, environ ±12 V max.
- Analyse moteur : non.
- Alimentation DC optionnelle : non.
Applications typiques
- Mesure d’autonomie et de consommation énergétique sur véhicules électriques.
- Essais de conduite réelle EV.
- Mesure de rendement sur banc inverter / moteur.
- Évaluation de la puissance et de l’efficacité de convertisseurs DC-DC et AC-DC.
- Mesure d’énergie en charge et décharge de systèmes de stockage ESS.
- Mesure de puissance d’entrée/sortie et évaluation de rendement de conditionneurs de puissance haute tension.
Pourquoi choisir le PW4001-02
Le PW4001-02 est adapté aux bancs d’essai et systèmes de mesure nécessitant un analyseur de puissance précis, compact et multivoies, avec une sortie Waveform / D/A 16 canaux directement intégrée.
Cette version est particulièrement pertinente lorsque les données de mesure doivent être exploitées par un système externe, un automate, un système d’acquisition ou un environnement de test automatisé.
Les options Waveform and D/A output, Motor analysis et DC power supply drive doivent être choisies à l’achat et ne peuvent pas être ajoutées ultérieurement.
