Description

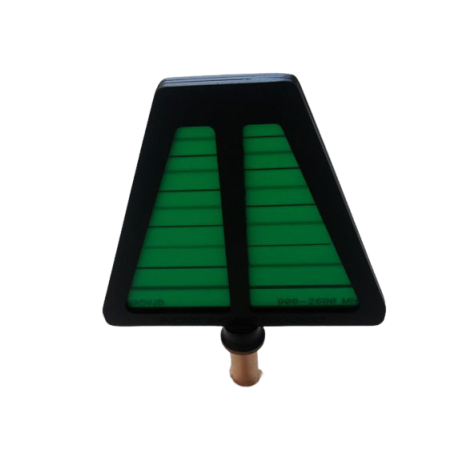

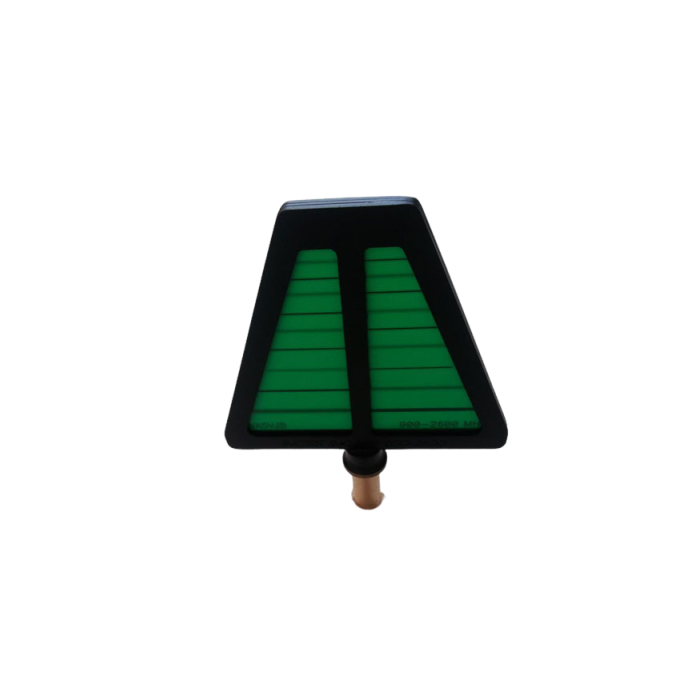

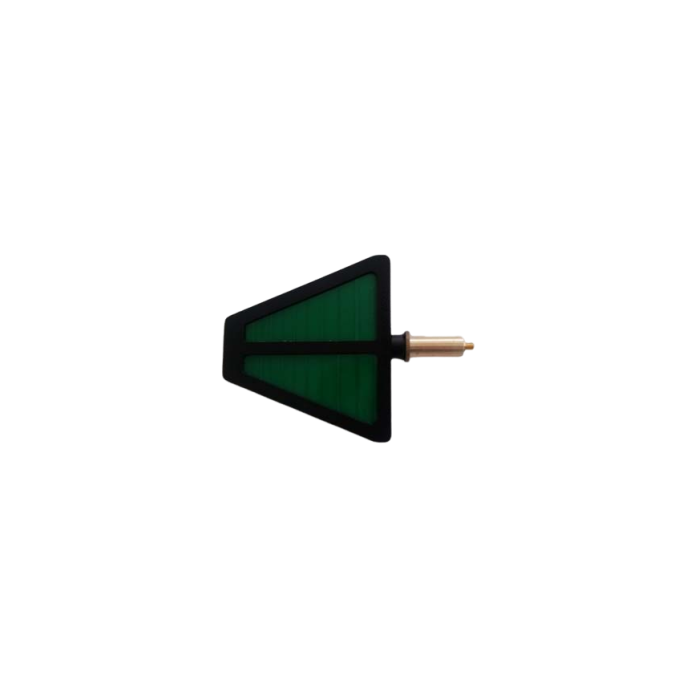

L’antenne logarithmique large bande 900 à 2600 MHz : EMC LOG 900-2600 est une antenne couvrant la bande de fréquences 900 à 2600 MHz. Elle est conçue pour les applications de télécommunications et les essais CEM en rayonnement et en immunité.
Avec son format léger et compact, elle offre une solution adaptée aux besoins de mesure ou d’essai sur une large bande de fréquences, notamment pour les environnements utilisant des technologies comme GSM, UMTS, 3G, Wi-Fi, Bluetooth et LTE.
Avantages
- Couverture large bande : fonctionnement de 900 à 2600 MHz.
- Gain plat constant : comportement régulier sur la bande couverte.
- Bon rapport d’ondes stationnaires : VSWR typique inférieur à 1:2.
- Bonne tenue en puissance : puissance d’entrée maximale de 30 W sur toute la bande.
- Conception légère : antenne compacte avec des dimensions de 18 x 15 x 1 cm.
- Conception italienne : produit conçu et fabriqué en Italie.
Caractéristiques principales
- Référence : EMC LOG 900-2600.
- Type : antenne logarithmique pleine bande.
- Plage de fréquences : 900 à 2600 MHz.
- Puissance d’entrée maximale : 30 W.
- Impédance nominale : 50 ohms.
- VSWR typique : inférieur à 1:2.
- Gain typique : 4 dBi.
- Connexion RF : SMA femelle.
- Dimensions : 18 x 15 x 1 cm.
| Fréquence | Facteur d’antenne |
|---|
| 900 MHz |
26,3 dB |
| 1000 MHz |
24,2 dB |
| 1200 MHz |
25,8 dB |
| 1500 MHz |
27,7 dB |
| 1800 MHz |
29,3 dB |
| 2000 MHz |
30,2 dB |
| 2400 MHz |
32,0 dB |
| 2600 MHz |
32,4 dB |
Applications typiques
- Applications de télécommunications : GSM, UMTS, 3G, Wi-Fi, Bluetooth et LTE.
- Essais CEM : essais en rayonnement.
- Essais d’immunité : utilisation dans les configurations d’essais compatibles avec la bande couverte.
Pourquoi choisir l’antenne logarithmique large bande 900 à 2600 MHz : EMC LOG 900-2600
L’EMC LOG 900-2600 constitue une solution compacte pour les applications nécessitant une antenne couvrant la bande 900 à 2600 MHz, avec une impédance de 50 ohms, un gain typique de 4 dBi et une puissance d’entrée maximale de 30 W.
ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions adaptées aux contraintes de mesure, d’essai CEM et d’applications RF.
