Description

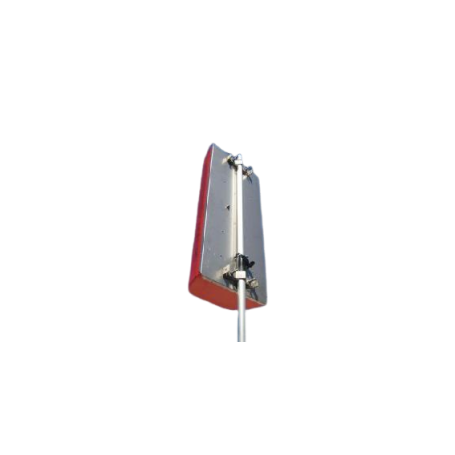

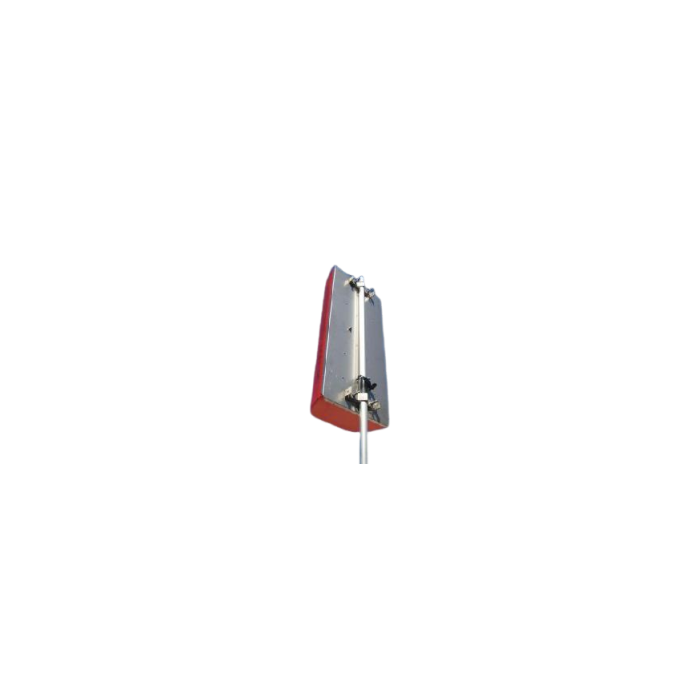

L’antenne panneau UHF 470 à 890 MHz 13 dBi : EMC UHF-13 est une antenne panneau sectorielle large bande destinée aux bandes télévisuelles IV et V. Elle peut être utilisée comme unité individuelle ou associée à d’autres antennes afin de constituer un système de transmission plus puissant.
Conçue pour les applications de diffusion télévisuelle, cette antenne est adaptée à la transmission de nombreuses porteuses et de signaux télévisuels haute définition. Sa construction en grande partie en acier inoxydable découpé au laser la rend adaptée aux environnements proches de la mer ou exposés à des conditions agressives.
Avantages
- Large couverture UHF : plage de fréquences de 470 à 890 MHz.
- Gain élevé : gain de 13 dBi pour les applications de transmission.

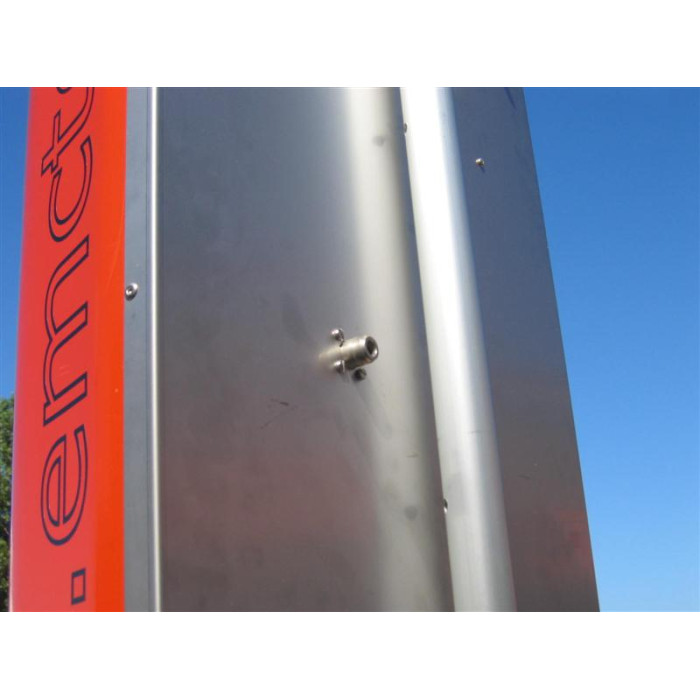

- Construction robuste : structure réalisée à 95 % en acier inoxydable découpé au laser.
- Adaptée aux environnements difficiles : conception appropriée pour les zones proches de la mer ou les environnements agressifs.
- Protection extérieure durable : couverture en fibre de verre avec peinture polymère résistante aux rayons UV.
- Utilisation modulaire : possibilité d’utilisation seule ou en combinaison avec d’autres unités.
Caractéristiques principales
- Référence : EMC UHF-13.
- Type : antenne panneau UHF sectorielle large bande.
- Fréquence : 470 à 890 MHz.
- Gain : 13 dBi.
- Polarisation : horizontale.
- Lobe horizontal : 54°.
- Lobe vertical : 31°.
- Impédance : 50 ohms.
- VSWR typique : inférieur à 1,11:1.
- Rapport avant/arrière : supérieur à 21 dB.
- Puissance maximale d’entrée : 500 W en continu.
- Dimensions : 1000 x 500 x 190 mm.
- Poids : 10 kg.

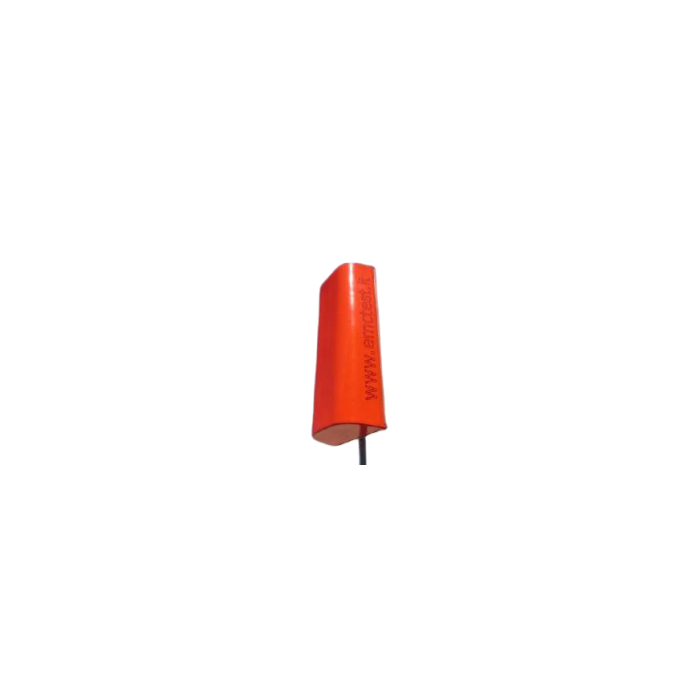

- Matériau de couverture : fibre de verre avec peinture résistante aux UV.

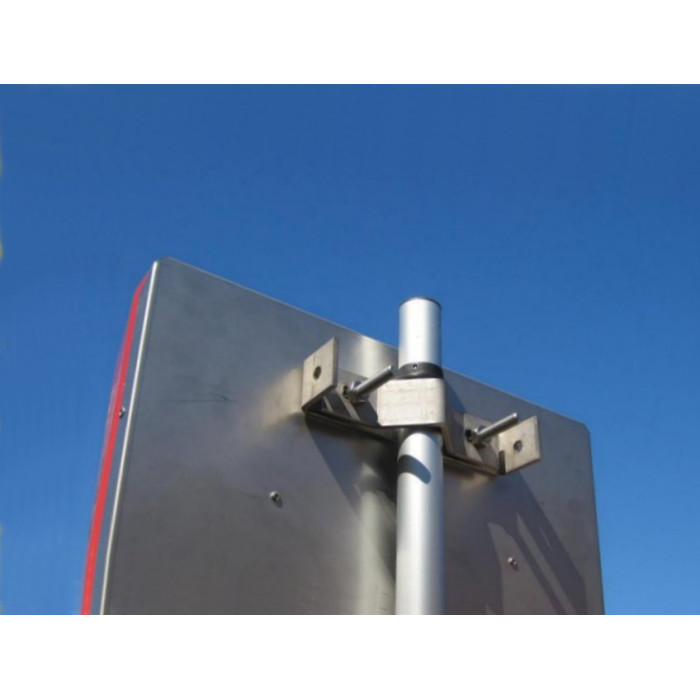

- Support de montage : bride de fixation sur mât et visserie en acier inoxydable.
- Température de fonctionnement : -40 °C à +90 °C.
- Résistance au vent : supérieure à 150 km/h.
- Protection contre la foudre : antenne physiquement reliée à la masse.
Applications typiques
- Diffusion télévisuelle UHF sur les bandes IV et V.
- Transmission de signaux télévisuels haute définition.
- Systèmes de transmission avec plusieurs porteuses.
- Installations en extérieur nécessitant une antenne robuste et résistante aux conditions climatiques.
- Environnements proches du littoral ou soumis à des conditions agressives.
Pourquoi choisir l’antenne panneau UHF 470 à 890 MHz 13 dBi : EMC UHF-13
L’EMC UHF-13 est une antenne panneau UHF conçue pour les applications de diffusion télévisuelle nécessitant une large bande de fonctionnement, un gain de 13 dBi et une puissance admissible de 500 W en continu.
Sa construction en acier inoxydable, sa couverture en fibre de verre résistante aux UV et sa résistance au vent supérieure à 150 km/h en font une solution adaptée aux installations extérieures exigeantes. ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF adaptées aux contraintes de transmission et d’environnement.
