Le PW9006-01 est une option logicielle destinée à l'analyseur de puissance HIOKI PW4001. Elle ajoute les fonctions de mesure des harmoniques, des interharmoniques et du papillotement (Flicker) conformément aux normes internationales IEC.
Cette licence permet au PW4001 de réaliser des mesures conformes aux normes IEC 61000-4-7 pour les harmoniques et interharmoniques ainsi qu'à la norme IEC 61000-4-15 pour les fluctuations de tension et le papillotement. En sélectionnant le mode de mesure IEC, le PW4001 applique automatiquement les paramètres de mesure conformes aux exigences de ces normes.
Le PW9006-01 est particulièrement adapté aux activités de développement, de validation, de pré-conformité CEM, de certification et de mise en service des équipements raccordés au réseau électrique.

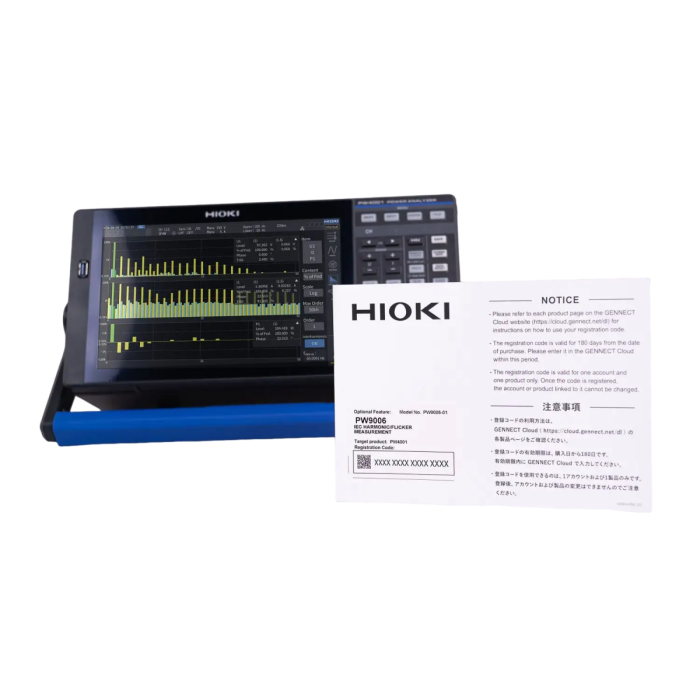

La licence peut être commandée avec un PW4001 neuf ou ajoutée ultérieurement. Elle est fournie sous la forme d'une carte de licence contenant un code d'activation propre à l'instrument.
Avantages
- Ajoute les fonctions de mesure des harmoniques IEC et du papillotement au PW4001.
- Mesures conformes aux normes IEC 61000-4-7 et IEC 61000-4-15.

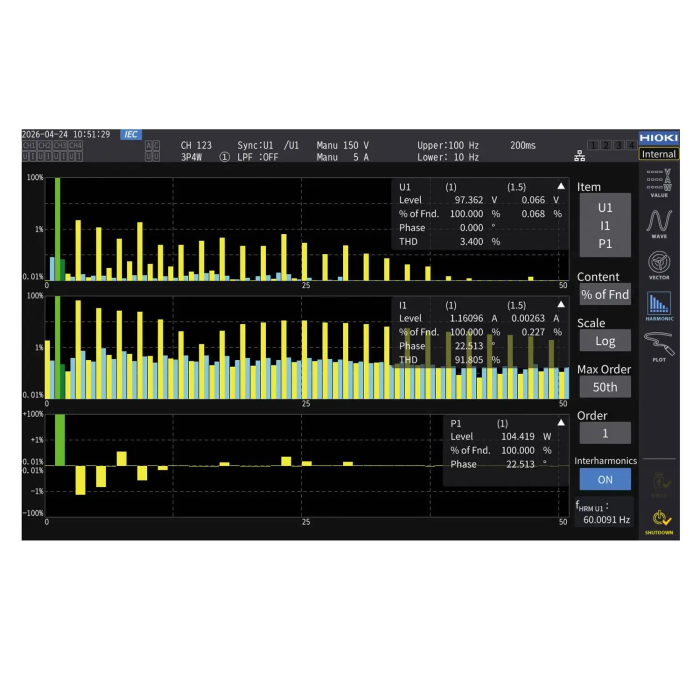

- Mesure des harmoniques jusqu'au 200e ordre.
- Mesure des interharmoniques conformément à la norme IEC.
- Mesure des principaux paramètres de papillotement : Pst, Plt, dc, dmax et Tmax.
- Configuration automatique du PW4001 en mode de mesure IEC.
- Export des résultats au format CSV pour les analyses sur ordinateur.
- Permet de réaliser des essais de pré-conformité avant les essais de certification.
- Peut être installée après l'achat du PW4001.
Caractéristiques principales
- Référence : PW9006-01
- Type de produit : option logicielle sous licence
- Produit compatible : analyseur de puissance HIOKI PW4001
- Normes prises en charge : IEC 61000-4-7 et IEC 61000-4-15
- Mesures disponibles : harmoniques, interharmoniques et papillotement (Flicker)
- Ordre harmonique maximal : jusqu'au 200e ordre
- Paramètres Flicker : Pst, Plt, dc, dmax et Tmax
- Format d'export : CSV
- Mode d'activation : carte de licence avec code d'activation dédié à l'instrument
- Installation : lors de l'achat du PW4001 ou après mise en service
Applications typiques
- Essais de pré-conformité CEM des équipements alimentés par le réseau.
- Validation de prototypes avant les essais de certification.
- Évaluation de la qualité de l'énergie des convertisseurs électroniques de puissance.
- Développement d'alimentations et de convertisseurs raccordés au réseau.
- Validation des bornes de recharge pour véhicules électriques.
- Essais des systèmes de stockage d'énergie.
- Évaluation des convertisseurs pour les énergies renouvelables.
- Mise en service et maintenance des systèmes électroniques de puissance.
- Développement d'équipements électroménagers alimentés par le réseau.
- Validation d'équipements pour centres de données.
Pourquoi choisir l'option logicielle PW9006-01
Le PW9006-01 complète les capacités du PW4001 en ajoutant les fonctions de mesure des harmoniques et du papillotement conformes aux normes IEC. Cette option permet de vérifier très tôt, au cours du développement d'un produit, si son comportement électrique est compatible avec les exigences réglementaires applicables.
En réalisant des mesures de pré-conformité avant les essais officiels, les équipes de développement peuvent identifier rapidement les phénomènes liés aux harmoniques ou au papillotement et limiter les coûts liés aux modifications de conception et aux campagnes de certification.
ES France accompagne ses clients dans le choix des options logicielles HIOKI et dans la configuration du PW4001 afin de disposer d'une solution de mesure adaptée aux besoins de développement, de validation et de certification.
